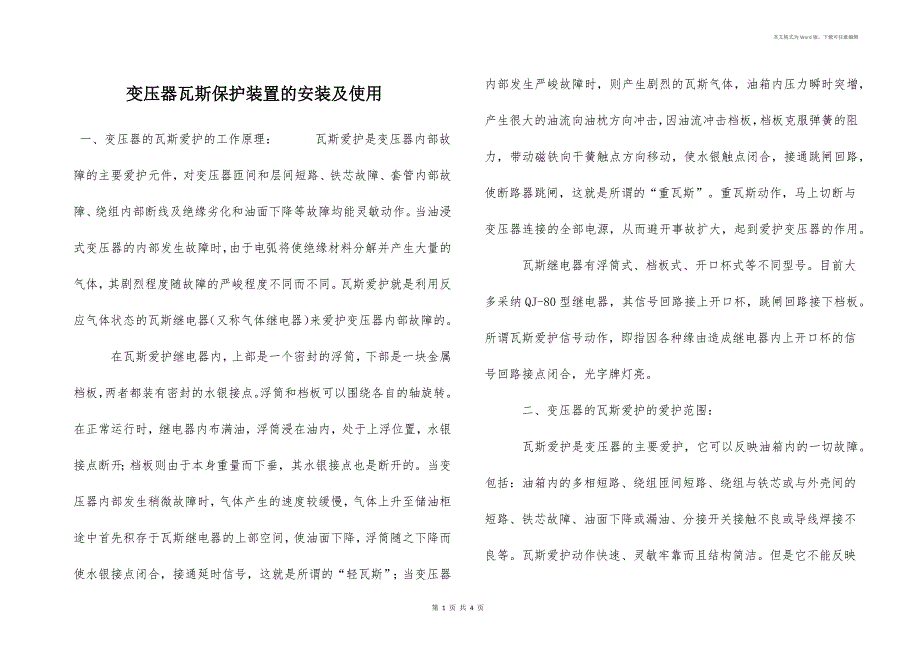

本文格式为Word版，下载可任意编辑变压器瓦斯保护装置的安装及使用 一、变压器的瓦斯爱护的工作原理： 瓦斯爱护是变压器内部故障的主要爱护元件，对变压器匝间和层间短路、铁芯故障、套管内部故障、绕组内部断线及绝缘劣化和油面下降等故障均能灵敏动作当油浸式变压器的内部发生故障时，由于电弧将使绝缘材料分解并产生大量的气体，其剧烈程度随故障的严峻程度不同而不同瓦斯爱护就是利用反应气体状态的瓦斯继电器（又称气体继电器）来爱护变压器内部故障的 在瓦斯爱护继电器内，上部是一个密封的浮筒，下部是一块金属档板，两者都装有密封的水银接点浮筒和档板可以围绕各自的轴旋转在正常运行时，继电器内布满油，浮筒浸在油内，处于上浮位置，水银接点断开；档板则由于本身重量而下垂，其水银接点也是断开的当变压器内部发生稍微故障时，气体产生的速度较缓慢，气体上升至储油柜途中首先积存于瓦斯继电器的上部空间，使油面下降，浮筒随之下降而使水银接点闭合，接通延时信号，这就是所谓的“轻瓦斯”；当变压器内部发生严峻故障时，则产生剧烈的瓦斯气体，油箱内压力瞬时突增，产生很大的油流向油枕方向冲击，因油流冲击档板，档板克服弹簧的阻力，带动磁铁向干簧触点方向移动，使水银触点闭合，接通跳闸回路，使断路器跳闸，这就是所谓的“重瓦斯”。
重瓦斯动作，马上切断与变压器连接的全部电源，从而避开事故扩大，起到爱护变压器的作用 瓦斯继电器有浮筒式、档板式、开口杯式等不同型号目前大多采纳QJ-80型继电器，其信号回路接上开口杯，跳闸回路接下档板所谓瓦斯爱护信号动作，即指因各种缘由造成继电器内上开口杯的信号回路接点闭合，光字牌灯亮 二、变压器的瓦斯爱护的爱护范围： 瓦斯爱护是变压器的主要爱护，它可以反映油箱内的一切故障包括：油箱内的多相短路、绕组匝间短路、绕组与铁芯或与外壳间的短路、铁芯故障、油面下降或漏油、分接开关接触不良或导线焊接不良等瓦斯爱护动作快速、灵敏牢靠而且结构简洁但是它不能反映油箱外部电路（如引出线上）的故障，所以不能作为爱护变压器内部故障的唯一爱护装置另外，瓦斯爱护也易在一些外界因素（如地震）的干扰下误动作，对此必需实行相应的措施 三、变压器的瓦斯爱护的安装方式： 瓦斯继电器安装在变压器到储油柜的连接管路上，安装时应留意： 1、首先将气体继电器管道上的碟阀关严如碟阀关不严或有其他状况，必要时可放掉油枕中的油，以防在工作中大量的油溢出 2、新气体继电器安装前，应检查有无检验合格证明，口径、流速是否正确，内外部件有无损坏，内部如有临时绑扎要拆开，最终检查浮筒、档板、信号和跳闸接点的动作是否牢靠，并关好放气阀门。
3、气体继电器应水平安装，顶盖上标示的箭头方向指向油枕，工程中允许继电器的管路轴线方憧憬油枕方向的一端稍高，但与水平面倾斜不应超过4%. 4、打开碟阀向气体继电器充油，布满油后从放气阀门放气如油枕带有胶囊，应留意充油放气的方法，尽量削减和避开气体进入油枕 5、进行爱护接线时，应防止接错和短路，避开带电操作，同时要防止使导电杆转动和小瓷头漏油 6、投入运行前，应进行绝缘摇测及传动试验 四、变压器瓦斯爱护装置的使用方法： （一）、气体继电器在安装使用前应作如下一些检验项目和试验项目： 1、试验项目： 1）、一般性检验项目：玻璃窗、放气阀、控针处和引出线端子等完整不渗油，浮筒、开口杯、玻璃窗等完整无裂纹 2）、密封试验：整体加油压（压力为20mPa，持续时间为1h）试漏，应无渗透漏 3）、端子绝缘强度试验：出线端子及出线端子间耐受工频电压2000v，持续1min，也可用2500v兆欧表摇测绝缘电阻，摇测1min代替工频耐压，绝缘电阻应在300mΩ以上 4）、轻瓦斯动作容积试验：当壳内聚积250∽300cm3空气时，轻瓦斯应牢靠动作。
5）、重瓦斯动作流速试验 2、日常巡察项目： 电力变压器运行规程DL/T572-95（以下简称“规程”）规定在变压器的日常巡察项目中首先应检查气体继电器内有无气体，对气体的巡察应留意以下几点： 1）、气体继电器连接管上的阀门应在打开位置 2）、变压器的呼吸器应在正常工作状态 3）、瓦斯爱护连接片投入应正确 4）、油枕的油位应在合适位置，继电器内布满油 5）、气体继电器防水罩肯定坚固 6）、继电器接线端子处不应渗油，且应能防止雨、雪、灰尘的侵入，电源及其二次回路要有防水、防油和防冻的措施，并要在春秋二季进行防水、防油和防冻检查 3、运行使用： 变压器在正常运行时，瓦斯继电器工作无任何特别关于瓦斯继电器的运行状态，规程中对其有如下规定： 1）、变压器运行时瓦斯爱护应接于信号和跳闸，有载分接开关的瓦斯爱护接于跳闸 2）、变压器在运行中进行如下工作时应将重瓦斯爱护改接信号： ①用一台断路器掌握两台变压器时，当其中一台转入备用，则应将备用变压器重瓦斯改接信号 ②滤油、补油、换潜油泵或更换净油器的吸附剂和开闭瓦斯继电器连接管上的阀门时。
③在瓦斯爱护及其二次回路上进行工作时 ④除采油样和在瓦斯继电器上部的放气阀放气处，在其他全部地方打开放气、放油和进油阀门时 ⑤当油位计的油面特别上升或吸吸系统有特别现象，需要打开放气或放油阀门时 3）、在地震预报期间，应依据变压器的详细状况和气体继电器的抗震性能确定重瓦斯爱护的运行方式地震引起重瓦斯爱护动作停运的变压器，在投运前应对变压器及瓦斯爱护进行检查试验，确认无特别后，方可投入 第 1 页 共 1 页。
