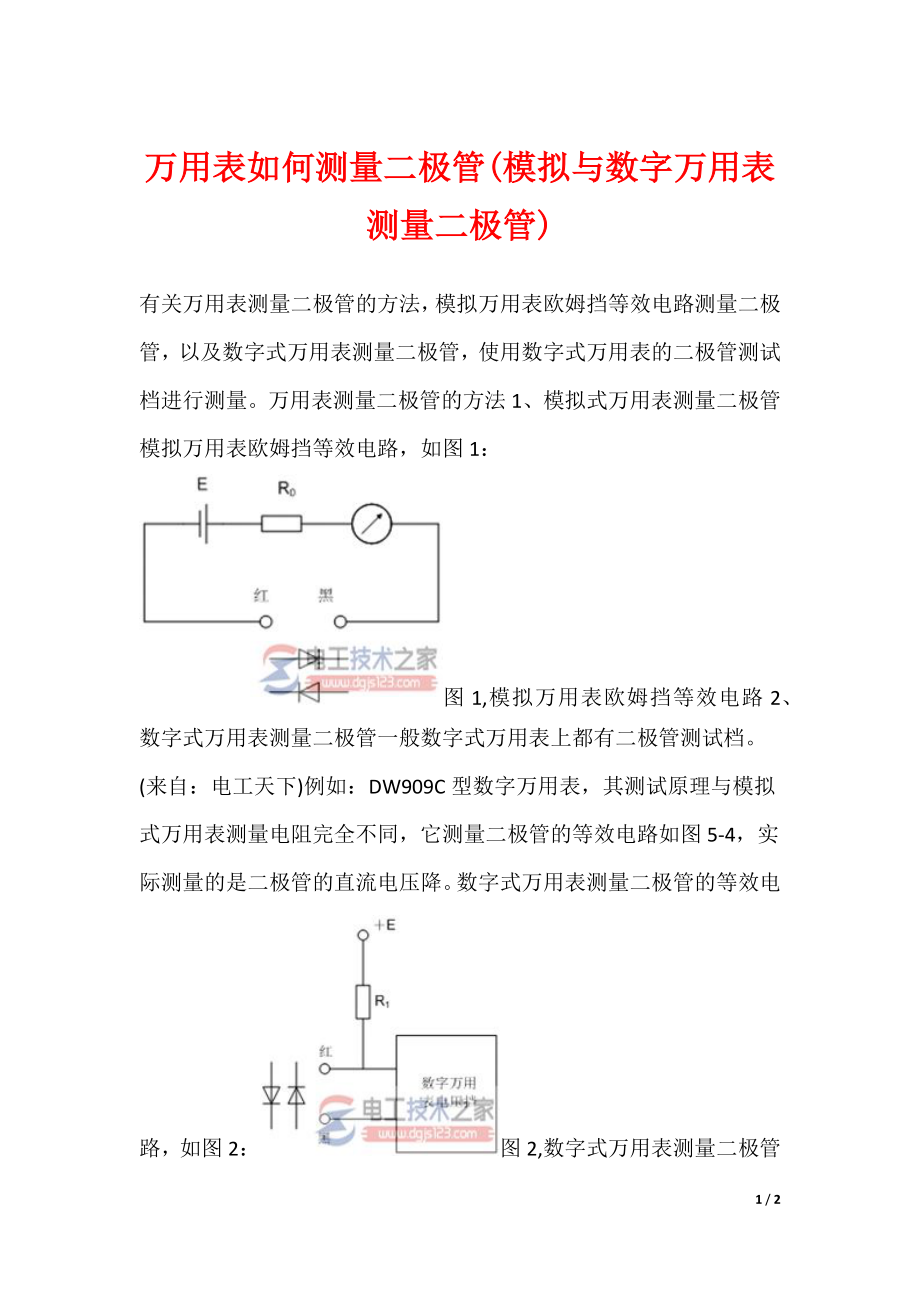

万用表如何测量二极管(模拟与数字万用表测量二极管)有关万用表测量二极管的方法，模拟万用表欧姆挡等效电路测量二极管，以及数字式万用表测量二极管，使用数字式万用表的二极管测试档进行测量万用表测量二极管的方法1、模拟式万用表测量二极管模拟万用表欧姆挡等效电路，如图1：图1,模拟万用表欧姆挡等效电路2、数字式万用表测量二极管一般数字式万用表上都有二极管测试档来自：电工天下)例如：DW909C型数字万用表，其测试原理与模拟式万用表测量电阻完全不同，它测量二极管的等效电路如图5-4，实际测量的是二极管的直流电压降数字式万用表测量二极管的等效电路，如图2：图2,数字式万用表测量二极管的等效电路 2 / 2。
