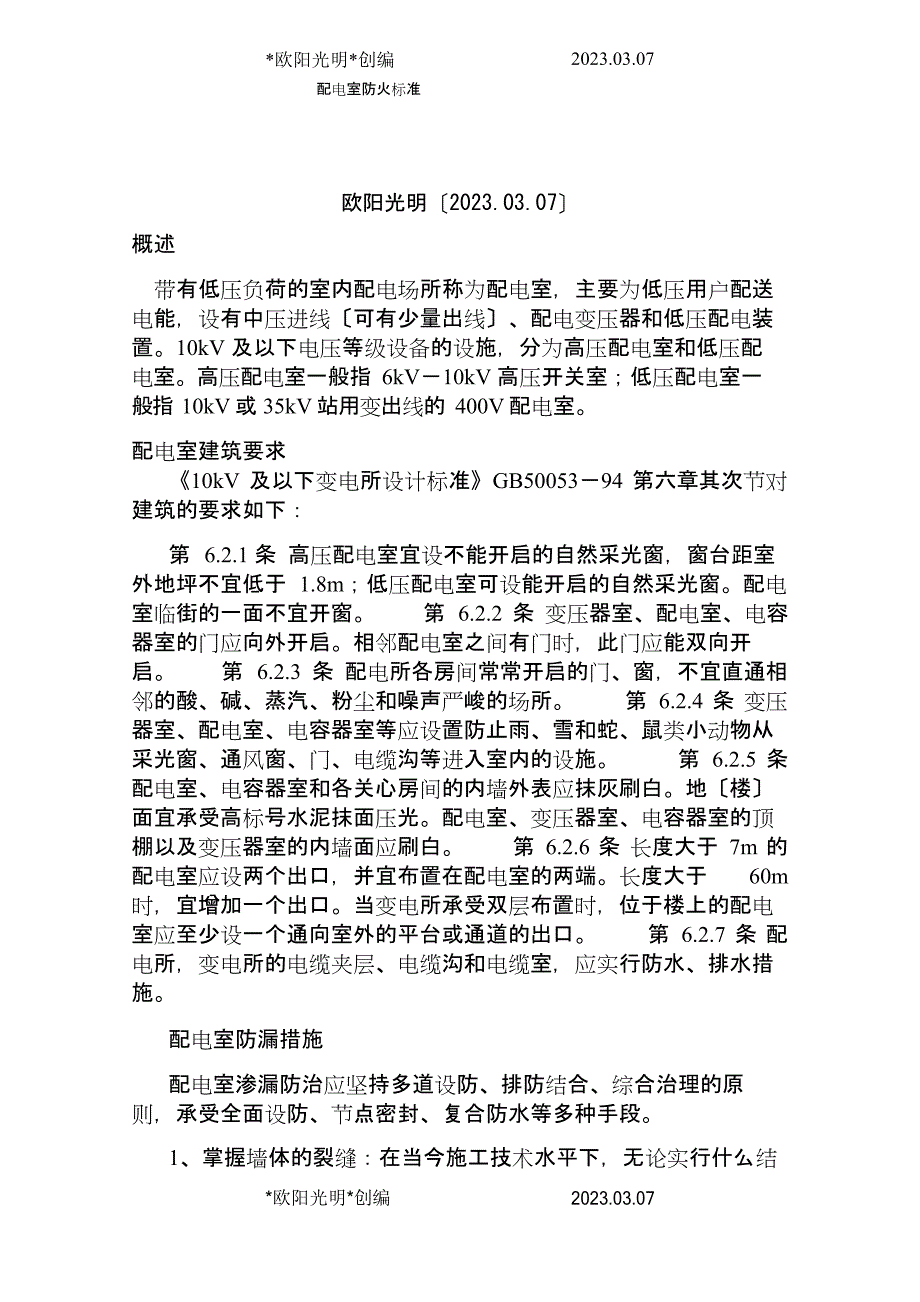

欧阳光明*创编2023.03.07配电室防火标准欧阳光明〔2023.03.07〕概述带有低压负荷的室内配电场所称为配电室,主要为低压用户配送电能,设有中压进线〔可有少量出线〕、配电变压器和低压配电装置10kV 及以下电压等级设备的设施,分为高压配电室和低压配电室高压配电室一般指 6kV-10kV 高压开关室;低压配电室一般指 10kV 或 35kV 站用变出线的 400V 配电室配电室建筑要求《10kV 及以下变电所设计标准》GB50053-94 第六章其次节对建筑的要求如下:第 6.2.1 条 高压配电室宜设不能开启的自然采光窗,窗台距室外地坪不宜低于 1.8m;低压配电室可设能开启的自然采光窗配电室临街的一面不宜开窗 第 6.2.2 条 变压器室、配电室、电容器室的门应向外开启相邻配电室之间有门时,此门应能双向开 启 第 6.2.3 条 配电所各房间常常开启的门、窗,不宜直通相邻的酸、碱、蒸汽、粉尘和噪声严峻的场所 第 6.2.4 条 变压器室、配电室、电容器室等应设置防止雨、雪和蛇、鼠类小动物从采光窗、通风窗、门、电缆沟等进入室内的设施 第 6.2.5 条配电室、电容器室和各关心房间的内墙外表应抹灰刷白。
地〔楼〕 面宜承受高标号水泥抹面压光配电室、变压器室、电容器室的顶棚以及变压器室的内墙面应刷白 第 6.2.6 条 长度大于 7m 的配电室应设两个出口,并宜布置在配电室的两端长度大于 60m 时,宜增加一个出口当变电所承受双层布置时,位于楼上的配电室应至少设一个通向室外的平台或通道的出口 第 6.2.7 条 配电所,变电所的电缆夹层、电缆沟和电缆室,应实行防水、排水措施配电室防漏措施配电室渗漏防治应坚持多道设防、排防结合、综合治理的原则,承受全面设防、节点密封、复合防水等多种手段1、掌握墙体的裂缝:在当今施工技术水平下,无论实行什么结*欧阳光明*创编2023.03.07构形式的外墙,都很难完全避开裂缝的产生另外配电室外墙本身存在大量的窗洞、门洞、脚手架洞、预留管线洞、窗楞洞等薄弱部位,外墙防渗特别留意这些薄弱点再有提高墙体材料的抗渗力量对墙体防渗有很大的帮助选取合理的砌体材料用于外墙砌筑,对砌块间的缝隙留意填堵,防止因浸润引起墙体渗漏2、加强墙面排水:加强墙面排水常见的做法是对外墙面实行憎水处理措施例如承受有机硅乳液对外墙面进展处理,使外墙不能被水潮湿,以防止由于毛细作用引起的渗漏。
3、推广型涂膜防水涂料:随着防水施工工艺的推陈出以及型外墙防水材料〔如高分子、高聚物改性沥青、沥青基等不同基料组成卷材、涂料和密封材料系列产品以及为提高刚性防水混凝土抗渗、抗裂所用的各种外加剂等〕的广泛应用,外墙防渗变得越来越简洁4、加强使用中的维护:建筑物装修完工以后,还应加强使用治理和维护,避开因外力撞击、冻胀等环境因素导致抹灰等构造脱 落,从而造成外墙的防渗漏力量降低防火要求第 6.1.1 条 可燃油油浸电力变压器室的耐火等级应为一级高压配电室、高压电容器室和非燃〔或难燃〕介质的电力变压器室的耐火等级不应低于二级低压配电室和低压电容器室的耐火等级不应低于三级,屋顶承重构件应为二级第 6.1.2 条 有以下状况之一时, 可燃油油浸变压器室的门应为甲级防火门:一、变压器室位于车间内;二、变压器室位于简洁沉积可燃粉尘、可燃纤维的场所;三、变压器室四周有粮、棉及其他易燃物大量集中的露天堆场; 四、变压器室位于建筑物内;五、变压器室下面有地下室第 6.1.3 条变压器室的通风窗,应承受非燃烧材料第 6.1.4 条当露天或半露天变电所承受可燃油油浸变压器时,其变压器外廓与建筑物外墙的距离应大于或等于 5m。
当小于 5m 时, 建筑物外墙在以下范围内不应有门、窗或通风孔:一、油量大于1000kg 时,变压器总高度加 3m 及外廓两侧各加 3m;二、油量在 1000kg 及以下时,变压器总高度加 3m 及外廓两侧各加 1.5m第 6.1.5 条民用主体建筑内的附设变电所和车间内变电所的可燃油油浸变压器室,应设置容量为 100%变压器油量的贮油池第 6.1.6 条有以下状况之一时,可燃油油浸变压器室应设置容量为100%变压器油量的挡油设施,或设置容量为 20%变压器油量挡油池并能将油排到安全处所的设施:一、变压器室位于简洁沉积可燃粉尘,可燃纤维的场所;二、变压器室四周有粮、棉及其他易燃物大量集中的露天场所; 三、变压器室下面有地下室第 6.1.7 条附设变电所、露天或半露天变电所中,油量为 1000kg 及以上的变压器,应设置容量为 100%油量的挡油设施第 6.1.8 条在多层和高层主体建筑物的底层布置装有可燃性油的电气设备时, 其底层外墙开口部位的上方应设置宽度不小于 1.0m 的防火挑檐多油开关室和高压电容器室均应设有防止油品流散的设施可能引发火灾缘由1、漏电火灾所谓漏电,就是线路的某一个地方由于某种缘由〔自然缘由或人为缘由,如风吹雨打、潮湿、高温、碰压、划破、磨擦、腐蚀等〕 使电线的绝缘或支架材料的绝缘力量下降,导致电线与电线之间〔通过损坏的绝缘、支架等〕、导线与大地之间〔电线通过水泥墙壁的钢筋、马口铁皮等〕有一局部电流通过,这种现象就是漏电。
当漏电发生时,漏泄的电流在流入大地途中,如遇电阻较大的部位时,会产生局部高温,致使四周的可燃物着火,从而引起火灾此外,在漏电点产生的漏电火花,同样也会引起火灾2、短路火灾电气线路中的裸导线或绝缘导线的绝缘体破损后,火线与邻线, 或火线与地线〔包括接地附属于大地〕在某一点碰在一起,引起电流突然大量增加的现象就叫短路,俗称碰线、混线或连电 由于短路时电阻突然削减,电流突然增大,其瞬间的发热量也很大,大大超过了线路正常工作时的发热量,并在短路点易产生猛烈的火花和电弧,不仅能使绝缘层快速燃烧,而且能使金属熔化,引起四周的易燃可燃物燃烧,造成火灾3、过负荷火灾所谓过负荷是指当导线中通过电流量超过了安全载流量时,导线的温度不断上升,这种现象就叫导线过负荷 当导线过负荷时, 加快了导线绝缘层老化变质当严峻过负荷时,导线的温度会不断上升,甚至会引起导线的绝缘发生燃烧,并能引燃导线四周的可燃物,从而造成火灾4、接触电阻过大火灾众所周知:但凡导线与导线、导线与开关、熔断器、仪表、电气设备等连接的地方都有接头,在接头的接触面上形成的电阻称为接触电阻当有电流通过接头时会发热,这是正常现象假设接头处理良好,接触电阻不大,则接头点的发热就很少,可以保持正常温度。
假设接头中有杂质,连接不牢靠或其他缘由使接头接触不良, 造成接触部位的局部电阻过大,当电流通过接头时,就会在此处产生大量的热,形成高温,这种现象就是接触电阻过大 在有较大电流通过的电气线路上,假设在某处消灭接触电阻过大这种现象 时,就会在接触电阻过大的局部范围内产生极大的热量,使金属变色甚至熔化,引起导线的绝缘层发生燃烧,并引燃烧四周的可燃物或导线上积落的粉尘、纤维等,从而造成火灾火灾施救方案当班人员闻到有物品烧焦的气味或看到烟雾,应马上查明缘由,针对具体状况关闭电源快速扑灭火源、或隔离火源四周易燃物等措 施,以防止引起火灾1、当火灾初起时,当班人员应快速切断电源,抓住有利时机,在保证自身安全的前提下利用灭火器或消防沙坚决进展扑灭,掌握住火势2、如火情较大时,应急救援组长应快速组织应急救援小组携带消防器具赶赴现场灭火,并依据火情大小逐级向上报告火灾状况;公司接报后依据火灾的具体状况当班人员闻到有物品烧焦的气味或看到烟雾,应马上查明缘由,针对具体状况关闭电源快速扑灭火源、或隔离火源四周易燃物等措施,以防止引起火灾3、如火情较为严峻时应拨打 1194、事后做好现场保护工作,并防止死火复燃,不得随便离开现场或将事故隐瞒不报。
留意事项1、火灾救援中首先保证人员安全;2、火灾发生后,由于受潮或烟熏,开关设备绝缘度降低,因此应使用适当的绝缘工具; 、电源或线路起火首先应先切断电源3、先断开负载断路器,后拉开隔离开关;4、切断电源的地点选择要恰当,防止切断电源后影响火灾的扑救5、使用干粉灭火器或消防沙进展扑救配电室安全规程1、值班电工必需具备必要的电工学问,生疏安全操作规程,熟悉供电系统和配电室各种设备的性能和操作方法并具备在特别状况下实行措施的力量2、值班电工要有高度的工作责任心,严格执行值班巡察制度, 倒闸操作制度工作票制度、安全用具及消防设备治理制度和出入制度等各项制度规定3、允许单独巡察高压设备及担当监护人的人员,应经动力部门领导批准4、不管高压设备带电与否,值班人员不得单人移开或越过遮栏直行工作假设有必移制栏时,必需有监护人在场,并符合设备不停电时的安全距离5. 雷雨天气需要巡察室外高压设备时,应穿绝缘鞋,并不得靠近避雷器与避雷针6. 巡察配电装置,进出高压室,必需顺手将门锁好7、与供电单位或用户《调度员》联系,进展停、送电倒闸操作时,值班负责人必需复核对无误,并且将联系内容和联系人姓名作好记录8、停电拉闸必需依据油开关〔或负荷开关等〕。
负荷侧刀闸、母线侧刀闸的挨次依次操作9、高压设备和大容量低压总盘上的倒闸操作,必需由两人执 行,并由对设备更为生疏的一人担当监护人远方掌握或隔墙操作的油开关和刀闸〔和油开关有连锁装置的〕可以由单人操作10、用绝棒拉合高压刀闸或经传动拉合高压刀和油开关,都应戴绝缘手套雨天操作室外高压设备时,应穿绝缘靴雷电时制止进展倒闸操作11、带电装卸熔断器时,应戴防护眼镜和绝缘手套,必要时使用绝缘夹钳,并站在绝缘垫上12、电气设备停电后,在未拉开刀闸和做好安全措施以前应视有电不得触及设备和进入遮栏,以防突然来电13、施工和检修需要停电时,值班人员应依据工作票要求做好安全措施,包括停电、检电、装设遮栏和悬挂标示牌,会同工作负责人现场检查确认无电,并交待四周带电设备位置和留意事项,然后双方办理许可开工签证,方可开头工作14、工作完毕时,工作人员撒离,工作负责人向值班人交待清楚,并共同检查,然后双方办理工作终结签证后,值班人员方可撤除安全措施,恢复送电在未办理工作终结手续前,值班人员不准将施工设备合闸送电15、高压设备停电工作时,距离工作人员工作中正常活动范围 小于 0.35 米必需停电距离大于 0.35 米但小于 0、7 米设备必需在与带电部门不小于 0.35 的距离处设结实的临时遮栏,否则必需停电。
带电局部在工作人员的后面或两侧无牢靠措施者也必需停电16、停电时必需切断各回线可能来电的电源不能只拉开油开关进展工作,而必需拉开刀闸,使各回线至少有一个明显的断开 点变压器与电压互器必需从凹凸压两侧断开电压互感器的一、二次熔断器都要取下油开关的操作电源要断开刀闸的操作把手要锁住17、验电时必需用电压等级适宜并且合格的险验电器,在检修设备时出线两侧分别验电验电前应先在有电设备上试验证明验电器良好高压设备验电必需戴绝缘手套18、当验明设备确已无电压后,应马上将检修设备导体接地并 相互短路对可能送电至停电设备的各方面或可能产生感应电压的局部都要装设接地线接地线应用多股裸软铜线,截面不得小于 25 平方毫米接地线必需使用专用的线夹固定在导体上,撤除时的挨次与此相反装拆接地线都应使用绝缘手套装拆工作必需由两人进展不许检修人员自行装拆和变动接地线接地线应编号并放在固定地点装拆接地线应做好记录,并在交接班时交待清楚19、在电容器回路上工作时必需将电容器逐个放电放电后接地20、在一经合闸即可送电到工作地点开关和刀闸操。
