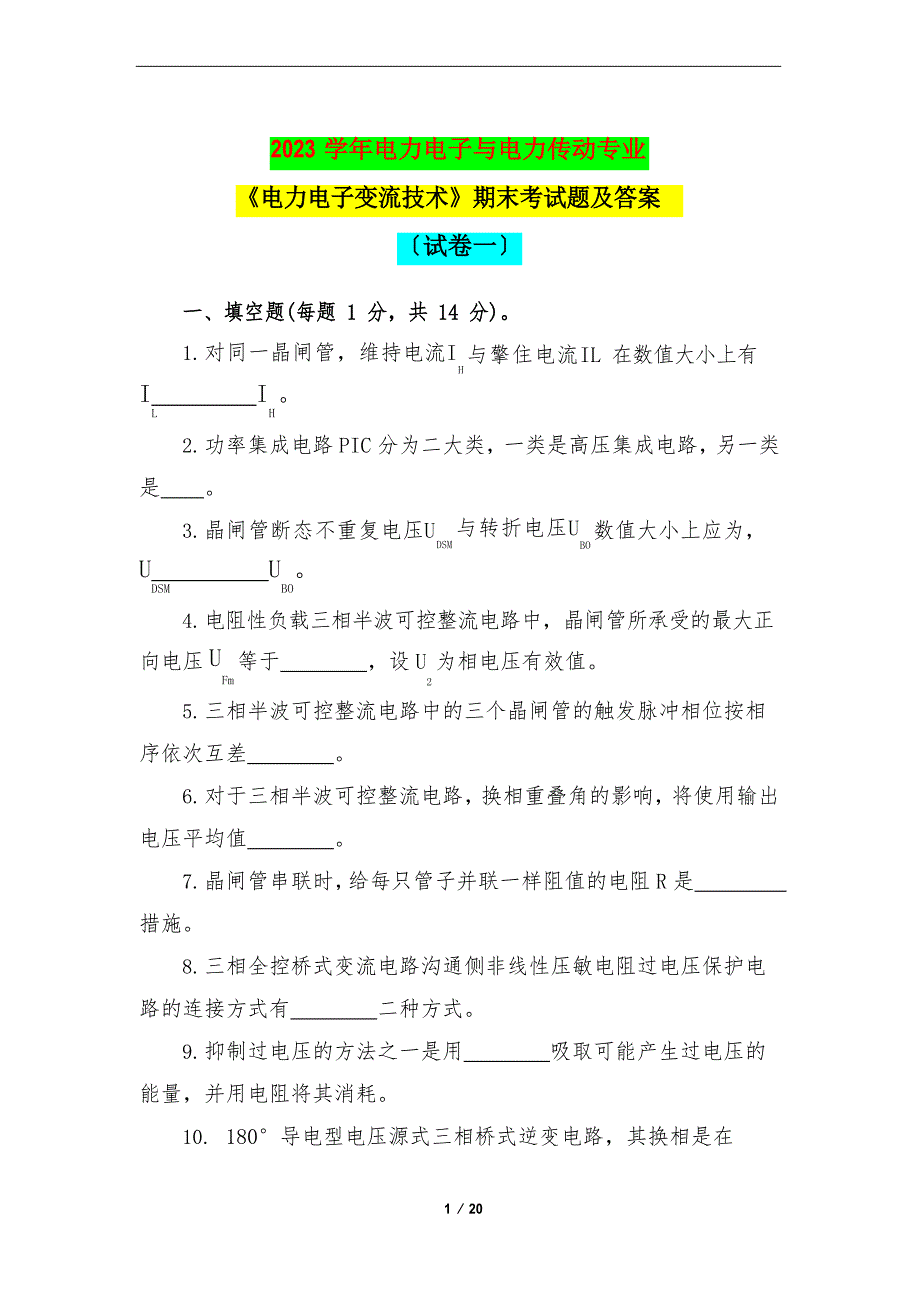

2023 学年电力电子与电力传动专业《电力电子变流技术》期末考试题及答案〔试卷一〕一、填空题(每题 1 分，共 14 分)1. 对同一晶闸管，维持电流IH与擎住电流IL 在数值大小上有I I L H2. 功率集成电路PIC 分为二大类，一类是高压集成电路，另一类是 3. 晶闸管断态不重复电压UU U DSM BODSM与转折电压UBO数值大小上应为，4. 电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压U 等于 ，设U 为相电压有效值Fm 25. 三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差 6. 对于三相半波可控整流电路，换相重叠角的影响，将使用输出电压平均值 7. 晶闸管串联时，给每只管子并联一样阻值的电阻 R 是 措施8. 三相全控桥式变流电路沟通侧非线性压敏电阻过电压保护电路的连接方式有 二种方式9. 抑制过电压的方法之一是用 吸取可能产生过电压的能量，并用电阻将其消耗10. 180°导电型电压源式三相桥式逆变电路，其换相是在1 / 20 的上、下二个开关元件之间进展11. 转变SPWM 逆变器中的调制比，可以转变 的幅值。
12. 为了利于功率晶体管的关断，驱动电流后沿应是 13. 恒流驱动电路中抗饱和电路的主要作用是 14. 功率晶体管缓冲保护电路中的二极管要求承受 型二极管，以便与功率晶体管的开关时间相协作二、单项选择题；每题 1 分，共 16 分从每题的四个备选选答案，选出一个正确答案，并将正确答案的号码填在题干后面的括号内1. 功率晶体管GTR 从高电压小电流向低电压大电流跃变的现象称为( )A. 一次击穿； B.二次击穿； C.临界饱和； D.反向截止；2. 逆导晶闸管是将大功率二极管与何种器件集成在一个管芯上而成( )A. 大功率三极管； B.逆阻型晶闸管； C.双向晶闸管； D.可关断晶闸管；3. 在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区的信号是( )A. 干扰信号；B. 触发电压信号；2 / 20C. 触发电流信号；D. 干扰信号和触发信号；4. 当晶闸管承受反向阳极电压时，不管门极加何种极性触发电压，管子都将工作在( )A. 导通状态； B.关断状态； C.饱和状态； D.不定；5. 单相半波可控整流电阻性负载电路中，掌握角α的最大移相范围是( )A. 90°；B. 120°；C. 150°；D. 180°；6. 单相全控桥大电感负载电路中，晶闸管可能承受的最大正向电压为( )。
A.B.C. 2 D.U2 ； U2 ；U2 ； U2；7. 单相全控桥电阻性负载电路中，晶闸管可能承受的最大正向电压为( )A.B. 2U2 ； U2 ；3 / 20C. U2 ；D. U2；8. 单相全控桥式整流大电感负载电路中，掌握角α的移相范围是( )A. 0°～90°；B. 0°～180°；C. 90°～180°；D. 180°～360°；9. 单相全控桥反电动势负载电路中，当掌握角α大于不导电角δ 时，晶闸管的导通角θ=( )A. π-α；B. π+α； C.π-δ-α； D.π+δ-α；10. 对于三相半波可控整流电路，换相重叠角γ与哪几个参数有关( )A. α、负载电流Id 以及变压器漏抗XC；B. α以及负载电流Id；C. α和U2 ；D. α、U2 以及变压器漏抗XC；11. 三相半波可控整流电路的自然换相点是( )A.沟通相电压的过零点；B.本相相电压与相邻相电压正半周的交点处； C.比三相不控整流电路的自然换相点超前 30°；4 / 20D.比三相不控整流电路的自然换相点滞后 60°； 12.可在第一和第四象限工作的变流电路是( )A.三相半波可控变电流电路； B.单相半控桥；C.接有续流二极管的三相半控桥；D.接有续流二极管的单相半波可控变流电路；13. 快速熔断器可以用于过电流保护的电力电子器件是( )。
A. 功率晶体管；B. IGBT；C. 功率MOSFET；D. 晶闸管；14. 假设增大SPWM 逆变器的输出电压基波频率，可承受的掌握方法是( )A. 增大三角波幅度； B.增大三角波频率；C.增大正弦调制波频率； D.增大正弦调制波幅度；15. 承受多重化电压源型逆变器的目的，主要是为( )A.减小输出幅值；B.增大输出幅值； C.减小输出谐波； D.减小输出功率；16. 电流型逆变器中间直流环节贮能元件是( )A.电容；B.电感；5 / 20C.蓄电池； D.电动机；三、简答题(每题 5 分，共 30 分)1. 直流电动机负载单相全控桥整流电路中，串接平波电抗器的意义是什么?平波电抗器电感量的选择原则是什么?2. 将以下表格中空缺的局部按要求填好变压器二次相电压U2对于电感负载满足大电感负载的条件3. 如图为三相全控桥同步相控触发系统框图，试答复：6 / 20(1) 、该触发系统承受哪种掌握方式?(2) 、图中的 1A、1B、1C、F、E 以及 1D～6D 的电路名称是什么?4. 如图为单相桥式SPWM 逆变器的主电路7 / 20试说明单极性掌握方式在调制波u 的负半周的掌握方法和工作r过程。
5. 何谓斩波电路的直流调压和直流调功原理?分别写出降压和升压斩波电路直流输出电压U0与电源电压Ud的关系式6. 脉宽可调的斩波电路如图，说明电路中V12及L 、C、V1 22各有什么作用?V11承受反压的时间由哪些参数打算8 / 20四、分析计算(每题 10 分，共 40 分)1. 单相桥式半控整流电路，由 220V 经变压器供电，负载为大电感，并接有续流二极管，要求输出整流电压20～80V 连续可调，最大负载电流为 20A，最小掌握角α =3０°；min9 / 20试答复：(1) 、画出 u ,i波形(α=30°时)d v11(2) 、计算晶闸管电流有效值3) 、计算整流二极管的电流平均值10 / 202. 有一个三相全控桥整流电路如下图电感负载L=0.2H、α=75°、R=1Ω、变压器二次相电压U =100V试画出u 的波形，计算负载的平均整流电压Ud的有效值I 22和负载电流平均值Id，计算变压器二次电流d11 / 203. 单相全控桥式变流电路如下图，工作于有源逆变状态β=60°，U =220V,E =-150V,R=1Ω，L 足够大，可使负载电流连续，试2 d按要求完成以下各项：12 / 20(1) 、画出输出电压Ud的波形；(2) 、画出晶闸管V 的电流波形i ；12 V12(3) 、计算晶闸管V12电流的有效值I。
V1213 / 204. 三相全控桥式有源逆变电路如下图，变压器二次相电压的有效值U=220V，回路总电阻 R=0.5Ω，平波电抗器L 足够大，可使2 ∑负载电流连续，假设E =-280V，要求电机在制动过程中的负载电流dI =45.2A，试答复以下各题：d(1) 、求出此时的逆变掌握角β;14 / 20(2) 、计算变压器二次的总容量S 2附件：参考答案一、填空题(每题 1 分，共 14 分)1.大于(或≈(2～4))；2.智能功率集成电路；3.小于(或<)；4.U = U ；Fm 25.120°；6. 下降；7. 静态均压；8.Y 形和△形 ； 9.储能元件； 10.同一相；11.输出电压基波；12.(一个)较大的负电流；13. 减小存储时间；15 / 2014. 快速恢复；二、单项选择题(每题 1 分，共 16 分)1.B；2.B ； 3.A； 4.B； 5.D； 6.B； 7.C； 8.A； 9.C； 10.A；11.B ；12.A ；13.D ； 14.C； 15.C； 16.B；三、简答题(每题 5 分，共 30 分)1.答：意义：利用电感的储能作用来平衡电流的脉动和延长晶闸管的导通时间。
16 / 20原则：在最小的负载电流时，保证电流连续，即使晶闸管导通角θ=180°2. 解：。
