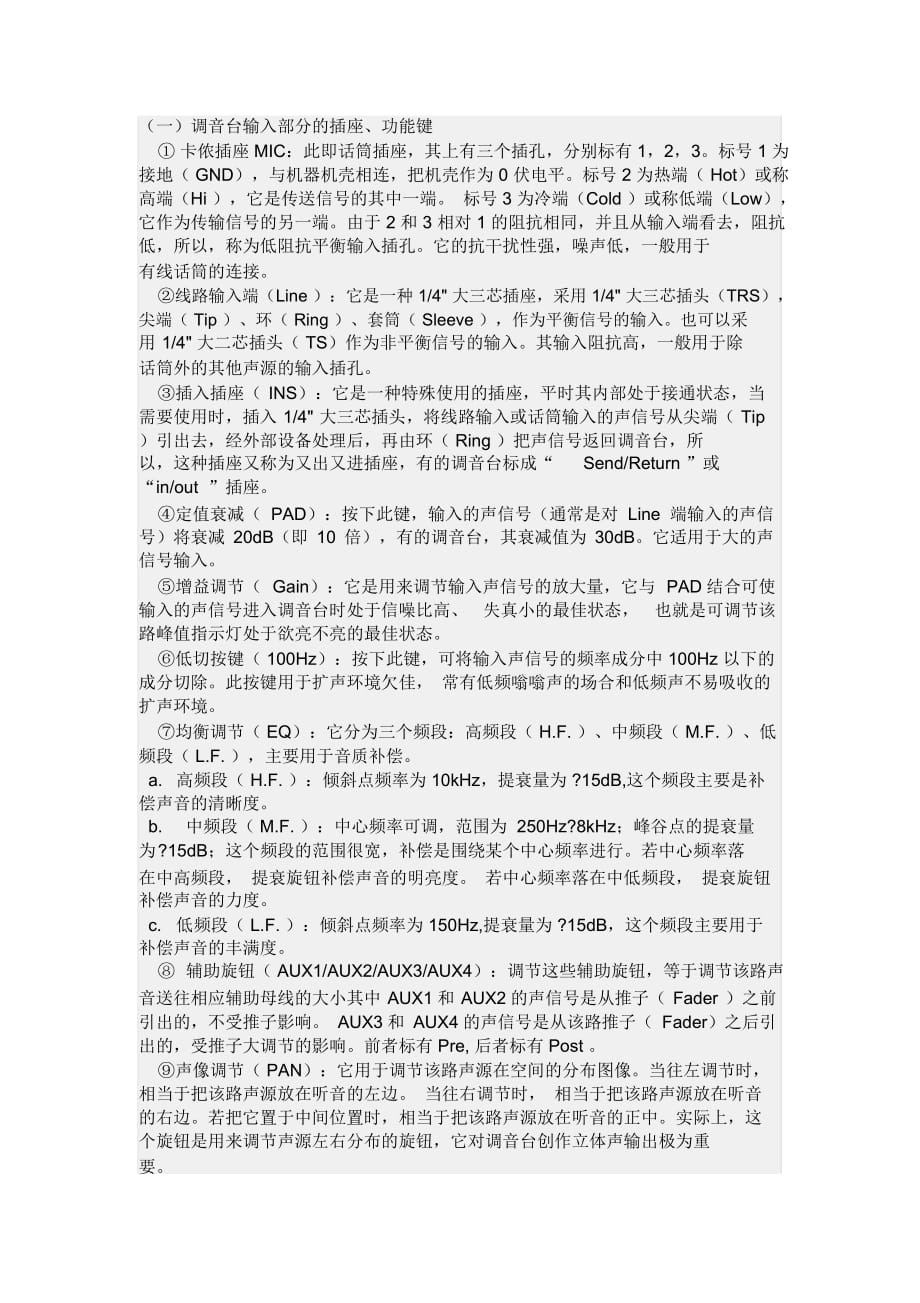

一）调音台输入部分的插座、功能键① 卡侬插座 MIC：此即话筒插座，其上有三个插孔，分别标有 1，2，3标号 1 为接地（ GND），与机器机壳相连，把机壳作为 0 伏电平标号 2 为热端（ Hot）或称高端（Hi ），它是传送信号的其中一端 标号 3 为冷端（Cold ）或称低端（Low），它作为传输信号的另一端由于 2 和 3 相对 1 的阻抗相同，并且从输入端看去，阻抗低，所以，称为低阻抗平衡输入插孔它的抗干扰性强，噪声低，一般用于有线话筒的连接②线路输入端（Line ）：它是一种 1/4" 大三芯插座，采用 1/4" 大三芯插头（TRS），尖端（ Tip ）、环（ Ring ）、套筒（ Sleeve ），作为平衡信号的输入也可以采用 1/4" 大二芯插头（ TS）作为非平衡信号的输入其输入阻抗高，一般用于除话筒外的其他声源的输入插孔③插入插座（ INS）：它是一种特殊使用的插座，平时其内部处于接通状态，当需要使用时，插入 1/4" 大三芯插头，将线路输入或话筒输入的声信号从尖端（ Tip ）引出去，经外部设备处理后，再由环（ Ring ）把声信号返回调音台，所以，这种插座又称为又出又进插座，有的调音台标成“ Send/Return ”或“in/out ”插座。
④定值衰减（ PAD）：按下此键，输入的声信号（通常是对 Line 端输入的声信号）将衰减 20dB（即 10 倍），有的调音台，其衰减值为 30dB它适用于大的声信号输入⑤增益调节（ Gain）：它是用来调节输入声信号的放大量，它与 PAD结合可使输入的声信号进入调音台时处于信噪比高、 失真小的最佳状态， 也就是可调节该路峰值指示灯处于欲亮不亮的最佳状态⑥低切按键（ 100Hz）：按下此键，可将输入声信号的频率成分中 100Hz 以下的成分切除此按键用于扩声环境欠佳， 常有低频嗡嗡声的场合和低频声不易吸收的扩声环境⑦均衡调节（ EQ）：它分为三个频段：高频段（ H.F. ）、中频段（ M.F. ）、低频段（ L.F. ），主要用于音质补偿a. 高频段（ H.F. ）：倾斜点频率为 10kHz，提衰量为 ?15dB,这个频段主要是补偿声音的清晰度b. 中频段（ M.F. ）：中心频率可调，范围为 250Hz?8kHz；峰谷点的提衰量为 ?15dB；这个频段的范围很宽，补偿是围绕某个中心频率进行若中心频率落在中高频段， 提衰旋钮补偿声音的明亮度 若中心频率落在中低频段， 提衰旋钮补偿声音的力度。
c. 低频段（ L.F. ）：倾斜点频率为 150Hz,提衰量为 ?15dB，这个频段主要用于补偿声音的丰满度⑧ 辅助旋钮（ AUX1/AUX2/AUX3/AUX4）：调节这些辅助旋钮，等于调节该路声音送往相应辅助母线的大小其中 AUX1和 AUX2的声信号是从推子（ Fader ）之前引出的，不受推子影响 AUX3和 AUX4的声信号是从该路推子（ Fader）之后引出的，受推子大调节的影响前者标有 Pre, 后者标有 Post ⑨声像调节（ PAN）：它用于调节该路声源在空间的分布图像当往左调节时，相当于把该路声源放在听音的左边 当往右调节时， 相当于把该路声源放在听音的右边若把它置于中间位置时，相当于把该路声源放在听音的正中实际上，这个旋钮是用来调节声源左右分布的旋钮，它对调音台创作立体声输出极为重要⑩衰减器（推子 Fader ）：该功能键的调节起两方面作用：一方面用来调节该路声音在混合混合中的比例，往上推比例大，往下拉比例小；另一方面，用来调节该路声源的远近分布， 往上推声音大，相当于将该路声源放在较近的位置发声，往下拉，声音小，相当于将该路声源放在较远的位置发声 它与 PAN结合可创作出各个声源的空间面分布。
调音台创作立体声输出， 用的是 Fader 和 PAN功能键 3.LINE -20DB ：衰减 20 分贝按键按下此键可以对输入电平衰减 20 分贝一般在环境噪音较大， 设备电平噪音较大或电平过高的时候使用该按键 使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的 有时会出现输入电平信号过高的现象， 如不进行衰减， 则衰减器的控制范围就会大大降低， 只能在一个很小的区域内滑动， 造成对音量输出控制很难操作 此时应按下此键， 以增大衰减器的有效控制范围4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强发现Peak灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出所以，此时应调整输入音量大小， 否则，调音台的音频输出将被自动切断 可使用的控制包括： Line － 20 DB、减小 Gain、拉低衰减器，一般以减小 Gain 为宜7.MONITOR：总监听音量旋钮调节该通路在监听线路中的音量大小如不使用额外接入调音台的总监听设备，则此旋钮可置于 0 处8.EFFECT：输出至效果器旋钮调节该旋钮决定该路输出至效果器的电平大小。
钮可置于 0 处9.PANPOT: 声像旋钮如不使用外接的效果器， 则此旋它用来调整该通道信号在左右声道之间的立体声位置调节范围右声道 5 ，如不需要制作特殊效果，一般置于 0 处左声道5～功能键1 、监听按键PFL（Pre-FadeListen的缩定）：衰减前的监听，按下它，用耳机插在调音台的耳机插孔便能听见该路推子前的声音信号2 、接通按键 On：按下它，该路声音信号接入调音台进行混合3 、 L-R 按键：按下它，该路声音信号经推子、 PAN之后送往左右声道母线4 、 1-2 按键：按下它，该路声音信号经推子和 PAN之后送往编组母线 1 和 25 、 3-4 按键：按下它，该路声音信号经推子和 PAN之后送往编组母线 3 和 4调音台种类足很多， 但主要的功能键都是相同的 值得一提的是调音台每一路输入只能进一个声源，否则，会相互干扰，阻抗不配，声音造成失真 二 ) 调音台输出部分调音台输出部分的安排有以下规律（1） 调音台有几根母线，肯定有相对应的输出插座2） 每个输出插座输出的声信号肯定在调音台上装有其相对应的调节键， 可能是推拉键，也可能是旋钮3）每种输出调节功能键旁边都装有监听按键，一般推拉键旁边的监听按键为推了前监听 PEL，旋钮旁的监听按键为经过旋钮的监听（ AFL）。
4） 从辅助返回（ AUXRET）或效果返回（ EffectRTN ）的插孔进入调音台的信号，肯定安装有调节其大小的按钮和相应的声像调节钮 PAN5）凡左右输出或编辑输出的插座前， 一般都有相应的 INS（又出又进插孔） ，其目的是可以单独对输出信号在输出前进行特殊加工处理， 但辅助输出不装 INS 插孔6） 如果输出部分装有耳机和对讲话筒 T.B.Mic 插孔，一般其旁路都有其音量大小调节钮 如果掌握了以上 6 条规律，便对调音台的输出部分的功能键作用便了如指掌了[ 编辑本段 ] 操作使用要点（一）单声扩声在 Disco 厅、歌舞厅或背景音乐放音厅里， 往往使用单声扩声，在这些场合不需要立体声放声这时，调音台应作如下的连接：（1） 利用辅助送出 AUXSEND，经功放（接成桥式），串接音箱，进行扩声这时，扩出的声音通常不带效果声2）利用左右声道的其中一路输出或编组输出中的一路或混合单声输出，经功放（接成桥式），串接音箱进行扩声这时，扩出的声音通常有效果声二）立体声扩声在 OK厅、音乐厅、歌厅里需要作立体声放声在此情况下，利用左右声道同时输出或利用编组输出 1 和 2 或编组输出 3 和 4 同时送出，经功放（接成立体声模式）和相应的音箱进行扩声。
同时，应注意两个音箱的摆放位置，尽量扩大立体声场此外，应当注意每路声源的空间声响，巧妙调节该路上的 Fader 和 PAN，适当安排其空间位置 对于演唱声和主乐器乐音， 将相应的 PAN 调在中间位置， Fader 推大，突出演唱声和主乐音如果输入的声源是立体声，必须在调音台输出端保留其原来的声响，不可任意摆放该路上的 PAN和 Fader ，否则，声响混乱，甚至演唱声与音乐声不能揉在一起 保留其原来声响的方法是左声道输入占用调音台一路， 将该路上的 PAN调至左边，右声道输入占用调音台另一路，将该路上的 PAN调至右边同时，将二路推子调在同一高度上这样立体声源的声响在左、右声道母线和编组母线上得到保留三）关于监听通常监听是指舞台监听， 即供舞台演出人员听音， 采用调音台的辅助送出（ AUXSEND），送往监听功放、舞台监听音箱放声对需要监听的声音，将该路上的相应辅助旋钮打开 对不需要监听的声音， 将相应该路的辅助旋钮关闭，于是可以做到监督各种乐音或演唱的单独发声 耳机监听与舞台监听有所不同，耳机监听是调音师用来监听各路声源输入调音台后的状况以及各种混合输出情况的，借助这种耳机监听，可检查声源并修正调音台的各种调节。
四）效果机与调音台的连接1 ．利用每路上的 INS 插孔，单独对该路上的声信号进行效果处理，从 INS 插孔将该路的声信号引入效果机， 经效果机处理后， 声音信号由效果机出来， 再从这个插孔送回调音台，这种接法适合于大型乐团对各类乐音和演唱声的效果处理2 ．利用辅助送出（ AUXSEND），将声音信号送入效果机的输入端，从效果机输出接到调音台的辅助返回端（ AUXRTN），对需要处理的声音信号，将该路上相应的辅助旋钮打开，对不需要处理的声音信号，则把该路上相应的辅助旋钮关闭这种连接可由一个效果机处理多个同类声源（比如：多个人演唱）3 ．利用辅助送出（ AUXSEND），将声音信号送入效果机的输入端，从效果机输出接到调音台的某一路的线路输入端（ Line ）这时，把这路当做效果的再加工处理（放大、均衡、声像、混合比例等），并且用该路的推子作效果混合比例调节，比较方便但这路上所有的辅助旋钮必须关闭 否则，会出现扩声系统啸叫，或在辅助母线上出现效果声五）关于辅助母线（ AUX Bus）辅助母线可以用做效果线（ Effect Bus ）、监听母线（ MonitorBus ）、有线声控母线（控制灯光等）或可以用来单独对某些声源进行记录或扩声。
总之辅助母线愈多， 调音师使用起来就愈方便， 甚至能做到多种场合用一台调音台控制同步放声或播放各种不同的音乐声1.MONITOR：监听输出接口提供外接监听设备的接口，用来连接外部监听设备2.EFFECT SEND：调音台输出至效果器接口将输入信号送出至外部效果器3.AUX IN STEREO：辅助立体声输入接口连接辅助的立体声输入设备4.EFFECT RETURN：效果器返回调音台接口将经过外部效果器处理送回的信号接入5.7.MASTER OUTPUT RIGHT：总输出右声道6.8.MASTER OUT。
