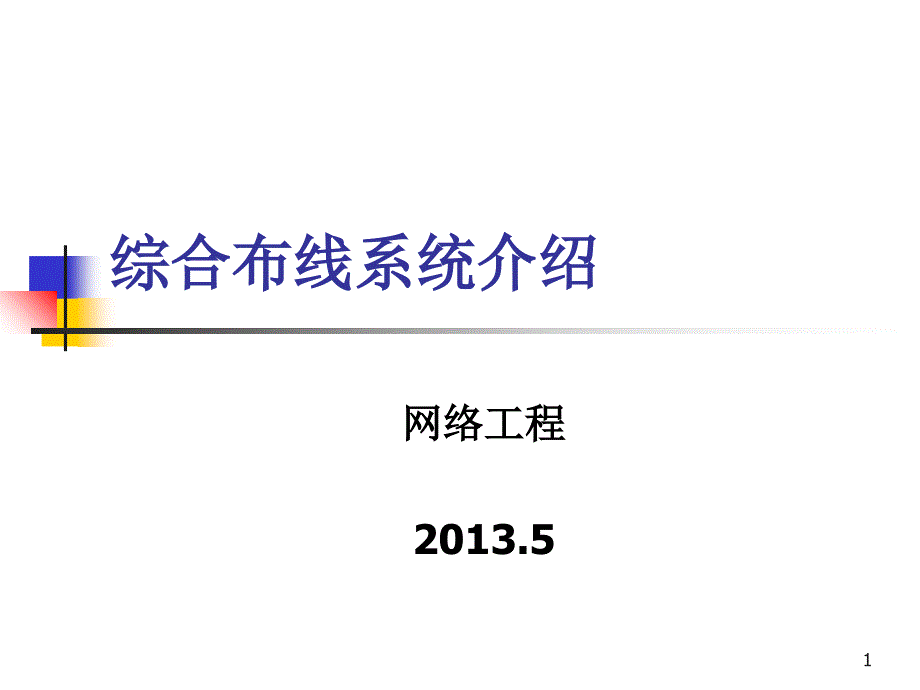

单击此处编辑母版标题样式,,单击此处编辑母版文本样式第二级三级第四级第五级,,,,*,综合布线系统介绍,网络工程,,,2013.5,,1,2,,相关知识,,（一）双绞线,,1．双绞线结构,,4对UTP电缆颜色编码,,线 对,颜色色标,缩 写,线对1,白—蓝,,蓝,W,—BL,,BL,线对2,白—橙,,橙,W,—O,,O,线对3,白—绿,,绿,W,—G,,G,线对4,白—棕,,棕,W,—BR,,BR,3,,⑥ 超5类双绞线-Cat 5e,,超5类/D级双绞线（Enhanced Cat 5），简称5e类，是目前市场的主流产品带宽为100MHz，与CAT 5类相比，更好地支持1000Mbps的传输),,⑦ 6类双绞线-Cat 6,,6类/E级双绞线是1000 Mbps数据传输的最佳选择，目前已成为市场的主流产品6类双绞线性能超过Cat 5e，标准规定线缆频率带宽为250MHz,,三种结构,,4,,⑧ 增强6类双绞线-Cat6A,,增强6类（俗称超6类 、Cat6A、Cat6E等类别名称），ISO/IEC定义其为EA级在TIA/EIA 568 B.2—10标准中已规定了6A类(超6类)布线系统，支持的传输带宽为500MHz，其传输距离为100米，线缆及连接类型也为UTP或FTP,5,,双 绞 线,,超五类屏蔽双绞线,超五类4对非屏蔽双绞线,五类4对屏蔽室外双绞线,五类4对屏蔽双绞线,室外充油非屏蔽双绞线,室外阻水非屏蔽双绞线,6,,(二) 光缆,1光纤,,（1）光纤的物理结构,,包层的外径一般为125μm(一根头发平均100μm)，在包层外面是5~40,,,m涂覆层，涂覆层的材料是环氧树脂或硅橡胶。
常用的62.5/125μm多模光纤，指的就是纤芯外径是62.5μm，加上包层后外径是125μm纤芯和包层是不可分离的，纤芯与包层合起来组成裸光纤7,,室 内 光 缆,室内单芯单模光缆,截面图,室内双芯多模光缆,室内多芯多模光缆,截面图,截面图,8,,光 纤 跳 线,FC/FC,ST/ST,LC/LC,MT-MT,SC/SC,MU/MU,9,,光纤接头/耦合器件,ST头,SC头,LC头,FC头,ST偶合器,SC偶合器,10,,11,,12,,光纤接续盒,,大型光纤配线箱,13,,光纤配线产品,简易型机架式24口,简易型墙挂式4口,豪华型机架式,豪华型墙挂式,14,,2 光纤连接器（Fiber Connector）,光纤连接器按连接头结构可分为：SC、ST、FC、LC、D4、DIN、MU、MT等等各种型式；,,按光纤端面形状分有FC、PC（包括SPC或UPC）和APC型；,,按光纤芯数分还有单芯、多芯（如MT-RJ）型光纤连接器之分,,传统主流的光纤连接器品种是SC型（直插式）和ST型（卡扣式）、FC型（螺纹连接式）3种,,小型化（SFF）光纤连接器是满足用户对连接器小型化、高密度连接的使用要求而开发出来的。
它占有的空间只相当传统ST和SC连接器的一半,,SFF光纤连接器有四种类型：美国朗讯公司开发的LC型连接器、日本NTT公司开发的MU型连接器、美国Tyco Electronics和Siecor公司联合开发的MT-RJ型连接器、3M公司开发的Volition VF－45型连接器等15,,2 光纤连接器（Fiber Connector）,SC、ST、FC光纤连接器,LC型光纤连接器,16,,2 光纤连接器（Fiber Connector）,17,,3 光纤适配器（耦合器）,,各种接口类型的光纤适配器板,18,,6 光纤适配器模块和光纤面板,,19,,光纤熔接示意图,,20,,光纤施工工具,光纤熔接机功能说明,,深凹式防风盖，在15m/s的强风下能进行接续工作,,同时观察X和Y方向光纤,,5英寸LCD大屏幕显示,,四种语言可选,,内置温度、湿度、气压传感器，使熔接机随时适应外界环境的变化,,除内置加热器外，可选外挂加热器、同时加热多至四根保护管,,自动检测光纤端面,,自动校准熔接位置,,自动选择最佳熔接程序,,自动推算接续损耗,,可储存器100组接续结果,,用户可根据情况设置参数,,体积小重量清，携带方便,,交直流两用、适合各种场合,,屏幕菜单提示，操作简单方便,,21,,22,,光纤施工工具详细配置,23,,24,,光功率测试仪,25,,1信息模块与RJ连接头,,（2）信息模块与RJ连接头连接标准,,T568A：白—绿、绿、白—橙、蓝、白—蓝、橙、白—棕、棕,,T568B：白—橙、橙、白—绿、蓝、白—蓝、绿、白—棕、棕,,,,26,,1信息模块与RJ连接头,,（3）RJ11连接头,,27,,信息模块与RJ连接头,,（4） RJ45连接头（非屏蔽和屏蔽RJ45连接头）,,,,28,,1信息模块与RJ连接头,,（5） RJ11信息模块,29,,信 息 面 板,,墙上型单孔防尘面板,墙上型双孔防尘面板,光纤面板,桌上型双孔防尘面板,30,,信 息 模 块,,超五类屏蔽模块,超五类屏蔽模块,超五类屏蔽模块,模块,免工具型信息模块,超五类直插模块,31,,2 配线架,（1）数据配线架,带理线环的模块化配线架,32,,2 配线架,（1）数据配线架,角形配线架,33,,2 配线架,（1）数据配线架,FTP配线架,34,,2 配线架,（2）110配线架,,110型连接管理系统的基本部件是110配线架、连接块、跳线和标签。
这种配线架有25对、50对、100对、300对多种规格110配线架其上装有若干齿形条，沿配线架正面从左到右均有色标，以区别各条输入线这些线放入齿形条的槽缝里，再与连接块接合，利用788J1工具，就可将配线环的连线“冲压”到110C连接块上110系列配线架有多种结构，下面介绍两种主要的类型： 夹接式的110A型、110D型和接插式的110P型35,,110接口的跳线,36,,配 线 架,,24口超五类配线架,48口超五类配线架,2U理线架,50对超五类110跳线架带腿,50对超五类110跳线架无腿,墙上型理线架无腿,37,,38,,39,,网 线 工 具,,单对110型打线工具,RJ45+RJ11双用压接工具,剥线工具,RJ45+RJ11双用压接工具,40,,41,,全 钢 防 静 电 地 板,42,,后边还有呐不过太大了上传不了.,43,,。
