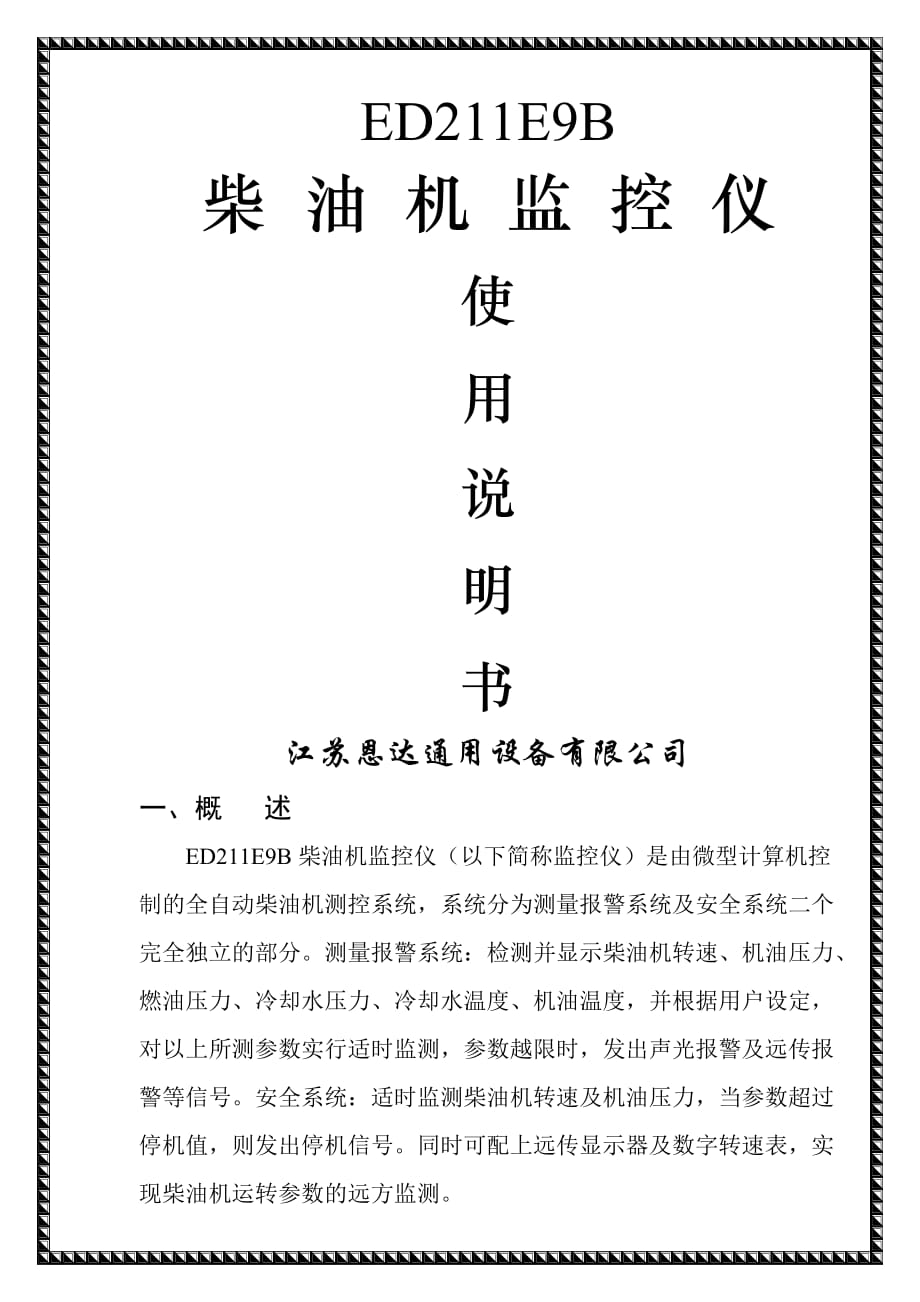

ED211E9B柴 油 机 监 控 仪使用说明书江苏恩达通用设备有限公司一、 概 述ED211E9B柴油机监控仪（以下简称监控仪）是由微型计算机控制的全自动柴油机测控系统，系统分为测量报警系统及安全系统二个完全独立的部分测量报警系统：检测并显示柴油机转速、机油压力、燃油压力、冷却水压力、冷却水温度、机油温度，并根据用户设定，对以上所测参数实行适时监测，参数越限时，发出声光报警及远传报警等信号安全系统：适时监测柴油机转速及机油压力，当参数超过停机值，则发出停机信号同时可配上远传显示器及数字转速表，实现柴油机运转参数的远方监测二、 产品特点1、 微电脑数字控制，工作可靠；2、 柴油机参数数字显示，集测量监控于一体；3、 功能配置模块化，产品结构一体化；4、 耐振动，潮湿，盐雾和高低温；5、 抗干扰能力强，安装、使用方便，性能价格比高；6、 柴油机运转参数及状态的远方监测；7、 滑油压力零点自动调零；8、 柴油机运转时间累计三、主要技术指标1．使用环境：a.工作环境：-10℃~+55℃,相对湿度≤98%RHb.振动：2~25Hz，幅度1.6mm;25~100Hz,加速度40m/s2 ;2. 转速测量范围和精度a.显示范围：1~3000r/min;b.测量误差：≤1 r/min（测速齿数为60齿）;c.最高信号频率：20KHz;d.配用传感器：磁阻脉冲式转速传感器。
3.压力测量范围和精度ⅰ. 滑油压力测量范围和精度： a. 测量范围：0.00~1.00MPa;b. 精度等级：1.5级；c. 配用传感器：二线制压力变送器（4-20mA）ⅱ. 增压空气压力测量范围和精度： a. 测量范围：0.00~0.60MPa;b. 精度等级：1.5级；c. 配用传感器：二线制压力变送器（4-20mA）ⅲ. 冷却水压力测量范围和精度： a. 测量范围：0.00~1.00MPa;b. 精度等级：1.5级；c. 配用传感器：二线制压力变送器（4-20mA）ⅳ. 海水压力测量范围和精度： a. 测量范围：0.00~0.40MPa;b. 精度等级：1.5级；c. 配用传感器：二线制压力变送器（4-20mA）ⅴ. 燃油压力测量范围和精度： a. 测量范围：0.00~1.00MPa;b. 精度等级：1.5级；c. 配用传感器：二线制压力变送器（4-20mA）ⅵ. 滑油滤器压差测量范围和精度： a. 测量范围：0.00~1.00MPa;b. 精度等级：1.5级；c. 配用传感器：二线制压差变送器（4-20mA）ⅶ. 控制空气压力测量范围和精度： a. 测量范围：0.00~1.00MPa;b. 精度等级：1.5级；c. 配用传感器：二线制压力变送器（4-20mA）。
ⅷ. 起动空气压力测量范围和精度： a. 测量范围：0.00~3.00MPa;b. 精度等级：1.5级；c. 配用传感器：二线制压力变送器（4-20mA）4. 温度测量范围和精度a. 测量范围：0.00~100℃;b. 精度等级：1.5级；c. 配用传感器：铂电阻（Pt100）传感器5. 位移测量范围和精度a. 测量范围：0~100mm; b. 精度等级：1.5级；c. 配用传感器：直线位移传感器6. 排温测量范围和精度 a. 测量范围：0.00~750℃;b. 精度等级：1.5级；c. 配用传感器：铂电阻（Pt100）传感器7. 显示方式LED显示器8．测控通道数：转 速：2路；压 力：8路；水 温：3路；油 温：2路排 温：9路；位 移：1路9．供电电源： DC24V-25%+30% 四、功 能1．指示灯的功能润滑油压力低报警：柴油机滑油压力低报警指示；淡水温度高报警：柴油机冷却水温度高报警指示；滑油温度高报警：柴油机润滑油温度高报警指示；转速停机线路故障：转速停机线路断路时，该指示灯亮；滑油压力低停机线路故障：滑油压力低停机线路断路时，该指示灯亮；淡水温度高停机线路故障：淡水温度高停机线路断路时，该指示灯亮；停机电磁阀线路故障：停机电磁阀线路断路时，该指示灯亮；淡水压力低报警：当有淡水压力低报警信号输入时此灯亮，同时监控仪报警；燃油泄漏报警：当有燃油泄漏报警信号输入时此灯亮，同时监控仪报警；滑油滤器压差高报警：当有滑油滤器压差高报警信号输入时此灯亮，同时监控仪报警；电源失电报警：当市电发生失电时，此灯亮，同时监控仪报警；紧急停机线路故障：当紧急停机线路断路时，该指示灯亮；油雾浓度高报警：当油雾浓度高于设定值时，此灯亮，同时监控仪报警；油雾浓度高停机线路故障：当油雾浓度高停机线路断路时，该指示灯亮；燃油压力低报警：当有燃油压力低报警信号输入时此灯亮，同时监控仪报警；海水压力低报警：当海水压力低于设定值时此灯亮，同时监控仪报警；起动空气压力低：起动柴油机时，空气压力过低，则此灯亮，同时监控仪报警；控制空气压力低：当空气压力过低时，此灯亮，同时监控仪报警；涡轮前排温高报警：当涡轮前排温高于设定值时，此灯亮，同时监控仪报警；缸排温高报警：当缸排温高于设定值时，此灯亮，同时监控仪报警；缸排温偏差大报警：当出现缸排温偏差大于规定的范围情况时，此灯亮，同时监控仪报警；涡轮后排温高报警：当涡轮后排温高于设定值时，此灯亮，同时监控仪报警；电 源：柴油机监控仪电源接通指示；水温高停机：柴油机水温过高报警指示,监控仪发出停机信号；滑油压力低停机：柴油机滑油压力低报警指示,监控仪发出停机信号；油雾浓度高停机：柴油机油雾浓度过高报警指示,监控仪发出停机信号；水温高降速：柴油机水温高报警指示,监控仪发出降速信号；淡水压力低降速：柴油机淡水压力低报警指示，同时，监控仪发出降速信号；2．按键及开关的功能及使用自 检：（1）对于报警系统：在柴油机停机状态，按一下此键，监控仪各个通道模拟外部工作变化情况逐项进行自检，当达到报警设定值时，监控仪发出声光报警信号，同时对应的报警灯亮，无源报警触点输出相应的信号。
2）对于安全系统：在柴油机停机状态，按一下此键，监控仪模拟超速及油压过低状态的变化，当达到停车设定值时，对应的指示灯亮，监控仪发出自动停机信号消 音：当有报警信号时，按一下此键，声报警消失计 时：按一下此键，转速显示窗口显示柴油机累计运行时间，5秒钟后自动转速复 位：按一下此键，监控仪复位排温巡显：按一下此键，循环显示柴油机的所有排气温度停 机：按下此键，监控仪发出停机信号，强迫柴油机停机急 停：按下此键，接通停机电磁阀及电子调速器回路，强迫柴油机停止运转降 速：按下此键，降低柴油机转速风 浪：当旋钮的箭头指向“风浪”时，监控仪将柴油机转速控制在额定值的85%～115% 3．显示器界面字母含义增压器转速：涡轮增压器转速；油尺位移：高压油泵油尺位移；排温序号：与排温窗口显示对应的序号，若为6缸机，则1～6对应1～6缸的排温，7是涡轮前上排温，8是涡轮前下排温，9是涡轮后下排温；若为8缸机，则1～8对应1～8缸的排温，9是涡轮前上排温，10是涡轮前下排温，11是涡轮后下排温；排 温：循环显示柴油机的所有排气温度或单独显示某一个排气温度。
润滑油压力：润滑油进柴油机的压力；增压空气压力：增压空气（中冷后）压力；淡水压力：淡冷却水进柴油机的压力；燃油压力：滤器后燃油进口压力；海水压力：海水冷却水进柴油机压力；润滑油进机温度：润滑油进柴油机的温度；润滑油出机温度：润滑油出柴油机的温度；淡水出机温度：淡冷却水出柴油机的温度；润滑油滤器压差：润滑油滤器前后压差；起动空气压力：起动柴油机时的空气压力；控制空气压力：柴油机控制空气压力五、安装与使用1．安装a．安装孔：在仪器背面以仪器中心为基准对称设置4个安装孔，其位置：长度方向780mm、高度方向660mmb.将监控仪安装于合适的位置，固定好c.转速传感器安装在测速齿轮的罩壳上，安装时先把传感器旋至碰到齿轮外缘为止，然后退后半圈，使传感器与齿轮外缘之间的间隙0.5~1.5mm之间，然后将紧固螺母拧紧d.将其它各传感器安装在相应的位置，插上插头拧紧，注意防水e.按照接线附图将所有控制线及电源线接妥2．使 用确保安装和接线完全正确后，打开电源开关，直到监控仪进入监控状态，再起动柴油机，监控仪自动进入正常状态，实时检测柴油机转速、机油压力、燃油压力、淡水压力、淡水温度、机油温度，当达到设定参数时，监控仪发出相应信号。
当有报警信号出现时，相应的显示窗口闪烁、报警灯亮、报警器报警，按“消音”键，报警器报警声音消失当有停车信号出现时，待柴油机停稳，关闭监控仪，排除故障后，打开监控仪，重新起动机器六、注意事项1．起动柴油机前，应先打开监控仪电源10秒2．在监控仪正常运行时，切勿随意按“自检”“急停”“复位”“启动”等按钮3．经常检查传感器及监控仪的接头是否受油、水侵蚀及松动脱落现象4．远传电缆应与动力电缆分开布线，避免电磁干扰七、保修期本产品的保修期同柴油机主机在保修期内，凡属产品质量问题由本公司负责无偿修理江苏恩达通用设备有限公司：0513-88891733 ：0513-88855559邮编：226600 EMAIL：edty@地址：江苏海安工业园 网址：- 9 - / 10。
