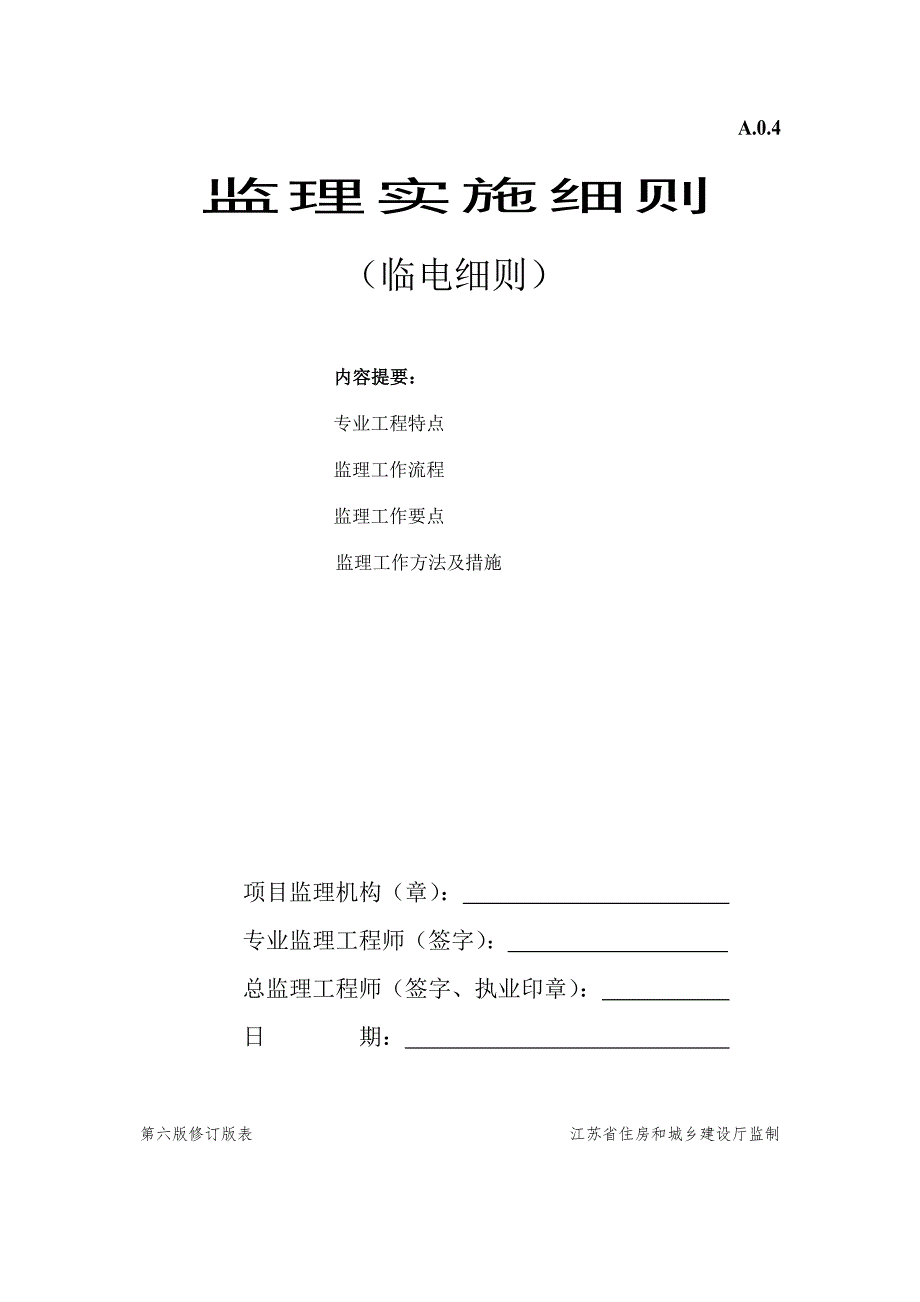

A.0.4监理实施细则 （临电细则）内容提要：专业工程特点监理工作流程监理工作要点监理工作方法及措施项目监理机构（章）： 专业监理工程师（签字）： 总监理工程师（签字、执业印章）： 日 期： 第六版修订版表 江苏省住房和城乡建设厅监制一、工程概况及特点1.工程概况1) 工程名称：2) 建设单位：3) 代建单位：4) 监理单位：5) 总包单位：6) 工程规模：本项目总建筑面积约84781.64㎡包括：17#科研综合体地上5层地下2层占地面积13009.83㎡建筑面积80784.24㎡框架结构18#会议中心地上2层占地面积2076.25㎡建筑面积3997.4㎡框架—剪力墙结构7）本工程设计合理使用年限为50年，抗震设防烈度为7度，抗震设防类别为标准本工程±0.000相当于绝对高程6.300m（国家1985高程基准）2.专业工程特点1、 用电量变化大建筑施工在基础施工阶段用电量较小，在主体施工阶段用电量较大，在建筑装修阶段和收尾阶段用电量比较小。
2、 安全条件差建筑施工现场有许多工种交叉作业，到处都有材料物资的运输，随时有触碰供电线路的可能3、 供电前端进展快随着建筑工地进度的发展，工期的要求，供电前端不断的延伸、发展工地的各个部位随时都有用电的可能4、 移动性大用电器具尤其手持电动工具，随着施工的进展不断的移动供电导线很容易被现场材料、物件缠绕5、 现场管控难度大，危险性高3.编制依据1.工程监理规划2.《施工现场临时用电安全技术规范》，3.施工组织设计中的施工总平面布置图、安全保证体系、技术方案及保证措施4.《施工现场临时用电安全技术规范》JGJ46-20055.《建设工程施工现场供用电安全规范》GB50149-20146.《建筑机械安全使用技术规范》JGJ33-2012二、监理工作流程（一）施工前准备工作查核涉及施工用电安全方面施工组织设计中的施工总平面布置图、安全保证体系、技术方案及保证措施等工作与监理规划相同，另须查验电工作业证，检查施工单位的临时用电是否按所申报的施工组织设计布置、安全保证体系是否已正常开展工作，操作电工是否为所申所的电工，其操作是否遵行施工组织设计及操作规程，检查施工单位安全交底涉及施工用电安全部分。
二）巡视检查及专项检查采用巡视检查及专项检查的方法，对施工过程中的临时用电监督管理：是否存在私拉乱接现象，电杆是否出现歪斜现象，导线、电缆是否有破损现象，配电箱是否上锁并专人看管，漏电开关是否灵敏等用电隐患问题三）审核施工单位变更申报的用电方案四）处理涉及施工用电安全的隐患及事故五）编（填）写及收集涉及施工用电安全方面的管理资料六）整理涉及施工用电安全方面的管理资料，并存档三、监理工作控制要点及目标值施工用电安全管理的监理目标为“监督施工单位排除用电安全隐患，杜绝电气火灾及触电人身伤亡事故”控制要点不尽全面，具体控制方面严格按《施工现场临时用电安全技术规范》及施工组织设计中的施工总平面布置图、安全保证体系、技术方案及保证措施等要求进行监督管理控制要点及目标值如下：用电管理1．变更临时用电方案、专业电工变更临时用电方案、专业电工，须报监理部批准后，方可有效2．各类用电人员（1）操作电工：操作电工必须按监理批准的的人员持证上岗；安全、维修或拆除临时用电工程，必须由专业电工完成2）掌握安全用电基本知识和所用设备的性能3）使用设备前必须按规定穿戴和配备好相应的劳动防护护用品，并检查电气装置和保护设施是否完好，严禁设备带病运转。
4）停用的设备必须拉闸断电，锁好开关箱；（5）负责保护所用设备的负荷线、保护零线和开关箱，发现问题及时报告解决6）搬迁或移动用电设备，发现经电工切断电源并作妥善处理后进行二）施工现场与周围环境1．在建工程与外电线路的安全距离（1）在建工程不得在高、低压线路下方施工，高低压线路下方，不得搭设作业棚、建造生活设施或堆放构件、架具、材料及其它杂物等2）在建工程（含脚手架）的外侧边缘与外电架空线路的边线之间必须保持安全操作距离上、下脚手架的斜道严禁搭设在有外电线路的一侧3）旋转臂架式起重机的任何部位或被吊物边缘与埋地外电电缆沟槽边缘之间的距离不得小于0.5M2．外电保护（1）采取防护措施，增设屏障、遮栏、围栏或保护网，并悬挂醒目的的警告标志牌在架设防护设施时，应有电气工程技术人员或专职安全人员监护2）上述防护措施无法实现时，必须与有关部门协调，采取停电、迁移外电线路的电路或改变工程位置等措施，否则不得施工3）在外电架空线路附近开挖沟槽时，必须防止外电架空线路的电杆倾斜、悬倒或会同有关部门采取加固措施4）在有静电的施工现场时，集聚在机械设备上的静电，应采取接地泄漏措施三）接地与防雷1．一般规定（1）施工现场必须采用TN-S接地系统，即三相五线制，零线与地线不得混用。
2）设备及配电箱外壳必须与地线可靠连接，不得直接与零线相接3）施工现场严禁利用大地作工作零线4）接地线不得装设开关或熔断器5）接地线线径不得小于工作零线，架空间距大于12M时，应采用不小于10mm2的绝缘铜线设备外壳地线，采用不小于2.5mm2的铜芯软线6）地线必须采用黄绿相间导线，相线为黄色、绿色或红色，零线为蓝色，不得混用2．电气设备保护接地下列电气设备应做保护接地：电机、变压器、电器、照明器具、手持电动工具的金属外壳，电气设备传动装置的金属部件，配电屏与控制屏的金属框架，室内、外配电装置的金属框架及靠近带电部分的金属围栏和金属门，电力线路的金属保护管、敷线的钢索、起重机轨道、滑升模板金属操作平台等，安装在电力线路杆（塔）上的开关、电容器等电气装置的金属外壳及支架，3．接地与接地电阻（1）配电总箱处必须设重复接地装置，大型固定机械设备必须单独设置重复接地装置2）接地装置的电阻值不得大于10Ω3）每一接地装置必须采用两根以上的导线，在不同点与电气装置连接4）手持电动工具的接地线，应采用绝缘良好的电缆5）电动工具所使用的插座必须有地极插空6）每一用电设备的开关处，均须安装漏电开关4．防雷（1）塔吊、井字架应设置防雷装置，其接地冲击电阻不大于30Ω。
2）安装避雷装置的机械设备，其用电线路应采用钢管，钢管须与接地装置相连四）配电线路1．电缆线路（1）电缆干线应采用埋地或架空敷设，严禁沿地面明设，并应避免机械损伤2）电缆在室外直接埋地敷设的深度应不小于0.6M，并应在电缆上下各均匀铺设不小于50mm厚的细纱，然后覆盖砖等硬质保护层3）电缆穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面众2M高度至地下0.2M处，必须加设防护套管4）埋地敷设电缆的接头应设在地面上的接地盒内，接地盒应能防水、防尘、防机械损伤5）橡皮电缆架空敷设时，应沿墙或电杆设置，并用绝缘子固定，严禁使用金属裸线作绑扎固定点间距应保证橡皮电缆能承受自重所带来的荷重橡皮电缆的最大弧垂距地不得小于2.5m6）电缆接头应牢固可靠，并应做绝缘包扎，保持绝缘强度，不得承受张力7）在建高层建筑的临时电缆配电必须采用电缆埋地引入电缆垂直敷设的位置应充分利用在建工程的竖井、垂直孔洞等，并应靠近负荷中心，固定点每楼层不得少于一处电流水平敷设宜沿墙或门口固定，最大弧垂距地不得小于1.8M2．室内配线（1）室内配线必须采用绝缘导线采用瓷瓶、瓷（塑料）夹等敷设，距地面高度不得小于2.5M。
2）进户线过墙应穿管保护，距地面不得小于2.5M，并应采取防雨措施3）进户线的室外端应采用绝缘子固定4）室内配线所用截面应根据用电设备的计算负荷确定，但铝线截面应不小于2.5mm2，铜线截面应不小于1.5mm2五）配电箱及开关箱1．配电箱及开关箱的设置（1）配电系统应设置总配电箱及分配电箱，实行分级配电2）开关箱应由末级分配电箱配电3）开关箱与控制的固定式用电设备的水平距离不宜超过3M4）配电箱、开关箱周围应有足够二人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品5）配电箱、开关箱应装设端正、牢固，移动式配电箱、开关箱应装设在坚固的支架上固定式配电箱、开关箱下底大于1.3M，小于1.5M6）配电箱内的的开关电器、插座应坚固，不松动、歪斜7）配电箱、开关箱内的工作零线与保护地线不得混接8）配电箱、开关箱内的连接线应采用绝缘线，接头不得松动，不得有外露带电部分9）配电箱和开关箱的金属箱体、金属电器安装以及箱内电器的不应带电金属底座、外壳等必须作保护接地保护零线应通过接线端子连接10）配电箱、开关箱必须防雨、防尘、防砸2．电器装置的选择（1）配电箱、开关箱内的电器必须可靠完好，不准使用破损、不合格的电器。
2）总配电箱应装设总自动开关和分路自动开关、总熔断器和分路熔断器，以及漏电保护器总开关电器的额定值、动作整定值应与分路开关电器相适应3）总配电箱应装设电压表、总电流表，总电度表及其它仪表4）分配电箱应装设总自动开关和分路自动开关、总熔断器和分路熔断器总开关电器的额定值、动作整定值应与分路开关电器相适应5）每台用电设备应有各自专用的开关箱，必须实行“一机一闸”制，严禁用同一个开关电器直接控制二台及以上用电设备6）开关箱内的开关电器必须能在任何情况下都可以使用电设备实行电源隔离7）开关箱中必须装设漏电保护器漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧8）漏电保护器的选择应符合国标GB6829-86《漏电电流动作保护器（剩余电流动作保护器）》的要求，开关箱内的漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1S9）总配电箱和开关箱中两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级分段保护的功能10）漏电保护器必须按产品说明书安装、使用对搁置已久重新使用和连续使用一个月的漏电保护器，应认真检查其特性，发现问题及时修理或更换。
11）手动开关电器只许用于直接控制照明电路和容量不大于5.5KW的动力电路容量大于5.5KW的动力电路应采用自动开关电器或降压启动装置控制12）各种开关电器的额定值应与其控制用电设备的额定值相适应13）配电箱、开关箱中导线的进线口和出线口应设在箱体的下底面，严禁设在箱体的上顶面、侧面、后面或箱门处进、出线应加护套分路成束并做防水弯，导线束不得与箱体进、出口直接接触移动式配电箱和开关箱的进、出线必须采用橡皮绝缘电缆14）进入开关箱的电源线严禁用插座连接3．使用与维护（1）所有配电箱均应标明其名称、用途，并作出分路标记2）所有配电箱门应配锁，配电箱和开关箱应专人负责3）所有配电箱、开关箱应每月进行检查和维修一次检查、维修人员必须是专业电工检查、维修时必须按规定穿戴绝缘鞋、手套，必须使用电工绝缘工具4）对配电箱、开关箱进行检查、维修时，必须将其前一级相应的电源开关分。
