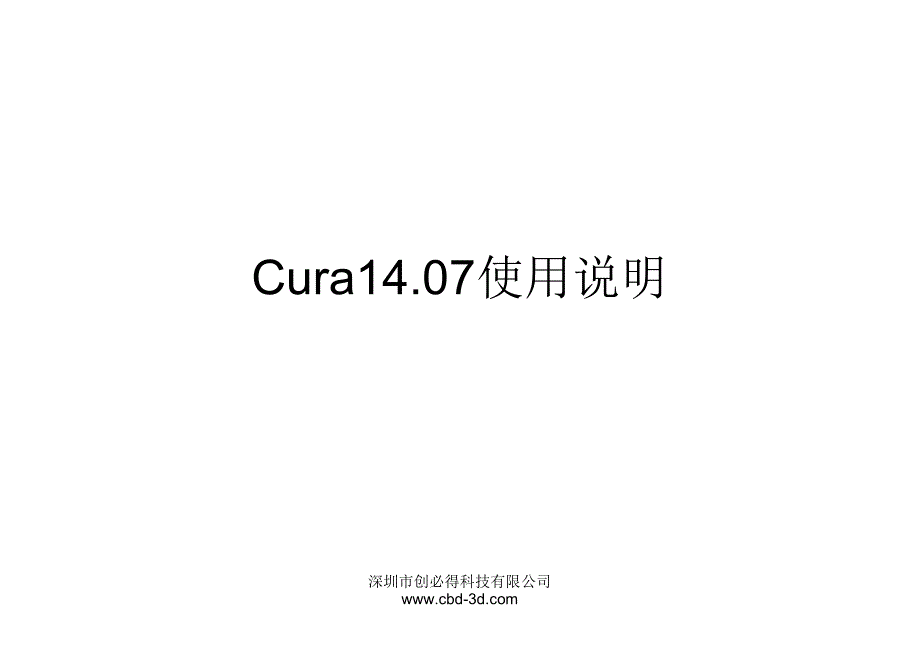

深圳市创必得科技有限公司 www.cbd- Cura14.07使用说明 深圳市创必得科技有限公司 www.cbd- 软件下载 官方下载网站 深圳市创必得科技有限公司 www.cbd- 软件安装 深圳市创必得科技有限公司 www.cbd- 深圳市创必得科技有限公司 www.cbd- 深圳市创必得科技有限公司 www.cbd- 深圳市创必得科技有限公司 www.cbd- 深圳市创必得科技有限公司 www.cbd- 深圳市创必得科技有限公司 www.cbd- 软件第一次使用 深圳市创必得科技有限公司 www.cbd- 根据机器选择合适的机型，我 们选择Ultimaker Original 深圳市创必得科技有限公司 www.cbd- 选择更新的部件，好让切 片软件选择最佳默认值， 我们将勾全部取消掉即可 挤出机 热床 双挤出头 深圳市创必得科技有限公司 www.cbd- 更新固件，我们不需要更 新 深圳市创必得科技有限公司 www.cbd- Ultimaker检查温 度，通信，停止端 等，我们也不需要 深圳市创必得科技有限公司 www.cbd- 机器初始化调平，我们也不需要, 直接结束 深圳市创必得科技有限公司 www.cbd- 初始化界面，从14.06开始，cura对raft进行了许多 改善，所以我们强烈建议使用新版的软件 深圳市创必得科技有限公司 www.cbd- 简易设置 层厚0.06mm,大部分的模型 在这个层厚情况下都打不 好，除非模型非常简单 层厚0.1mm,大部分模型在 这个层厚情况下都能打成 功，表面比较细腻 层厚0.2mm,这个厚层打印模型成功率最 高，表面能看到一层层的纹路 不同材料的选择直 接影响热床温度和 挤出头温度 PLA:70/220 ABS:100/245 线材直径，因为耗材误 差，3mm直径用默认值 2.85即可 只要是悬空角度大于一定值的模型最好加上支撑， 否则打印很可能会失败，但也有例外。
如果不太确 定，加上支撑结构 从模型上看， 默认是平台依 附类型是brim 深圳市创必得科技有限公司 www.cbd- 打印时间的差异 0.06mm层厚 0.1mm层厚 0.2mm层厚 打印时间和层厚几乎成正比例关系 深圳市创必得科技有限公司 www.cbd- 软件菜单 加载模型，保存模型 打印，为了打印的稳定性，我们的机器 不支持打印，只支持SD卡打印 保存G代码到文件 打开，保存打印配置 恢复参数到默认设置 机器尺寸及gcode类 型参数等 偏好 深圳市创必得科技有限公司 www.cbd- 配置参数被运算成看上去无意义的字符，这 个配置也会在导出gcode的时候保存到文件 结尾 一次打印所有 一个一个打，后面打印失败不会影响到 前面已经打成功的模型，不过挤出头容 易碰到其他已经打完的模型 深圳市创必得科技有限公司 www.cbd- 通过Cura软件控制多种不同类型的机器 升级电路板固 件,这只对开源 硬件arduino有 用 此处可选择方形平台或 是圆形平台,delta机型 修改这里 如果要打印ABS，一定要勾选此 选项，否则没有热床的温度设置 深圳市创必得科技有限公司 www.cbd- 快速设置模式 完整设置模式 专家模式初次运行向导,基 本上可以不用 深圳市创必得科技有限公司 www.cbd- 帮助 报告问题 检查更新 打开YouMagine网站 关于Cura 帮助 深圳市创必得科技有限公司 www.cbd- 完整打印设置 层厚:0.1打印精度比较高，一般用0.2， 如果要节省打印时间，用0.3也可,层厚 越大，打印时间越短 左:0.1mm层厚右:0.3mm层厚 层厚小，容易虚丝，不建议使用低于0.1的 层厚 深圳市创必得科技有限公司 www.cbd- 外壳的厚度 0.4 0.8 1.2 0.4mm的壁太薄，1.2mm的壁打印时间 长，一般而言0.8mm刚刚好,尽量使用挤出 头直径的整数倍 深圳市创必得科技有限公司 www.cbd- 退丝是为了在快速移动的时候不要让丝 漏出来,否则影响外观 容易漏丝 深圳市创必得科技有限公司 www.cbd- Bottom/Top thickness:1mm Bottom/Top thickness:0.6mm 在同样 的层数 顶层和底层厚度，如果填充密度 小于20%，0.6的厚度非常容易 造成顶部有空洞，1mm的值一 般都比较好 深圳市创必得科技有限公司 www.cbd- 10% 20% 80% 填充密度：如果不要求强度很 高，10%即可，高强度的话，提 高填充比例，但是打印时间会增 加，如果有斜坡顶， 深圳市创必得科技有限公司 www.cbd- 这个是默认的全局速度，如果外 壳，填充速度没有另外设置的话， 就用这个速度,打印时间并不是与 速度成直接正比例，超过90的速度 打印省不很多，打印很容易出质量 问题,一般而言，60是一个比较好 的速度 PLA在190度开始熔融，但是粘度比 较大，很难挤动，建议把温度设成 210度以上，特别是打印速度快，层 厚比较大时，把温度设置高一点 深圳市创必得科技有限公司 www.cbd- 原始图 支撑:touching buildplate支撑:everywhere 支撑:none 支撑类型:无，接触底板，所有地方 对于结构复杂的模型，通常都会需要加 支撑，Everywhere的支撑有可能会落 在模型上，造成表面不好看，通常的做 法是旋转模型到某一个方位，尽量避免 产生支撑 深圳市创必得科技有限公司 www.cbd- none brim raft 平台附着类型:无，边，筏 一般而言，如果你的平台调得很平， 并且底板的蓝色胶带纸没被撕坏，用 none也是可以的，否则最好是用的 raft,但是有时raft很难撕，makerware 的raft则非常容易撕，这和切片软件 有非常大的关系 深圳市创必得科技有限公司 www.cbd- ultimaker默认是2.85,选择小的直径会让 挤出丝增多，不易虚丝，但是出丝过 多，会让模型变“胖”，2.85是个不错的值 Flow是出丝比例，增加出丝比例和减 少丝直径的效果是一样的，不过这个 值更直观 深圳市创必得科技有限公司 www.cbd- 挤出头大小,根据实际尺寸设计，但是将该值变大 可以缩小打印时间 回退速度和回退时间, 根据机型进行配置 最底层的厚度，0.3是为了 让模型更容易剥离 最底层的出丝比例，默认100% 填充，壳内部，壳外部速度设置， 0.0表示使用全局默认速度，如果全 局速度60,为了保证打印质量， shell的速度最好小于60 每层最小时间，当打印时间小于此值时， 会使实际速度小于设置的速度当打印细长 的物体时，减少每层时间可能会更好 使能风扇冷却 双挤出头设置,可不用 深圳市创必得科技有限公司 www.cbd- Cut off:6mm Cut off:3mm Cut off:0mm 模型底部裁剪 深圳市创必得科技有限公司 www.cbd- 插件 在某层暂停 暂停时退丝长度 暂停时停靠的位置 在何处暂停 各种新参数 在某层改变参数 在某种特定的情况下，可能会用到插件功 能，默认情况下可以不用管 删除该插件 生成右边新插件的界面 深圳市创必得科技有限公司 www.cbd- 编辑起始代码编辑起始代码 编辑结束代码 gcode,用来给 电路板执行的 指令 不同的固件可能会需要一些定制指令，比如delta 机器需要在起始化码中加入调平代码等，一般情 况下不需要去修改 G代码的含义在http://www.reprap.org/wiki/Gcode 中可以找到 深圳市创必得科技有限公司 www.cbd- 打开文件 将gcode保存到文件 连接到youmagine网站 旋转 缩放镜像 模型显示方式 左键:移动物体 中键：缩放视角 右键：旋转视角 shift+右键:平移视角 先左键选中物体才 会出现这此功能 深圳市创必得科技有限公司 www.cbd- 1,点击旋转 2 拉动旋转控制圆,默认 以15度为单位，按住 shift的时候抖动旋转控制 圆，可以以1度为单位进 行旋转 统一缩放 尺寸使能 按比例或按 尺寸缩放 缩放按钮 镜像 物体的这些操作仅当显示 模式处于Normal下才有效 物体操作 深圳市创必得科技有限公司 www.cbd- Normal：普通模式,该模式下最常用 Overhand:悬空模式，用来查看悬空位置 Transparent:透明模式，用处不大 X-Ray:x透视模式，用处不大 Layers:层模式，在打印之前最好先查看此 模式，以确认模式被正确切片 显示模式 深圳市创必得科技有限公司 www.cbd- 鼠标右键功能 移动到平台中央 删除模型 模型复制 模型分解 删除所有模型 重载所有模型 深圳市创必得科技有限公司 www.cbd- 专家模式 一次新的回退发生前的最小移动距离，避免在小区域 频繁的回退 一次新的挤出前的最少挤出长 度，防止挤出过于频率 回退时，Z平台下降（挤 出头上升）的高度，如果 要设置此值,2mm是比较合 适的，“跳”一下会使壁上 的“泪滴”减少，但物体间 会有很多很细的丝 深圳市创必得科技有限公司 www.cbd- Enable 后的切 片路径 未Enable 后的切片 路径 直接从外壁穿过的路径(蓝线) Enable Combing对表面质量非常重要，这也是cura优于slic3r的一个方面,使能 组合的话，所有的路径尽量不穿过外壁，哪怕是走弯路! 绕过去的路径 深圳市创必得科技有限公司 www.cbd- Line cout:1 Start distance:3 Line cout:3 Start distance:6 衬底(skirt)通常是为了防止挤出头在打印前处于未充满状态，而且只有当 adhesion type处于None的时候才有，一般为1就可，但当你的模型尺寸达到 打印的极限尺寸时，最好将其设为0，否则很有可能因为多出的这个skirt使打 印尺寸过大 深圳市创必得科技有限公司 www.cbd- 为了增加对底板的粘附能力，通过 不会一开始打印的时候就用风扇冷 却 最大风扇速度和最小风扇速 度，如果两者不相等，切片 软件会在每一层的打印时在 最大和最小之间选择一个合 适的风扇速度 当因为cool time的条 件降低打印速度时， 最小允许的最低打印 速度 使能后，当cool time因为最小打 印速度限制而无法满足时，会通 过打印完一层后移开挤出头并且 Z轴下降的方式“拖延时间”，以 满足cool time,但这种方式会千 万挤出头漏夜 冷却设置 深圳市创必得科技有限公司 www.cbd- 勾选使能 去掉使能 如果没有顶层实心 填充，则只有壁厚 一个约束 去掉实心底填 充后 左图infill overlap15% 右图infill overlap 30% 填充与shell的重叠比例 深圳市创必得科技有限公司 www.cbd- 类型:lines 比例:15% X/Y距离:0.7mm 类型:lines 比例:50% X/Y距离:3mm 类型:grids 比例:15% X/Y距离:0.7mm Cura新版的一个重大改进就是 lines支撑类型，他更容易剥离 深圳市创必得科技有限公司 www.cbd- 支撑与被支撑物体的距 。
