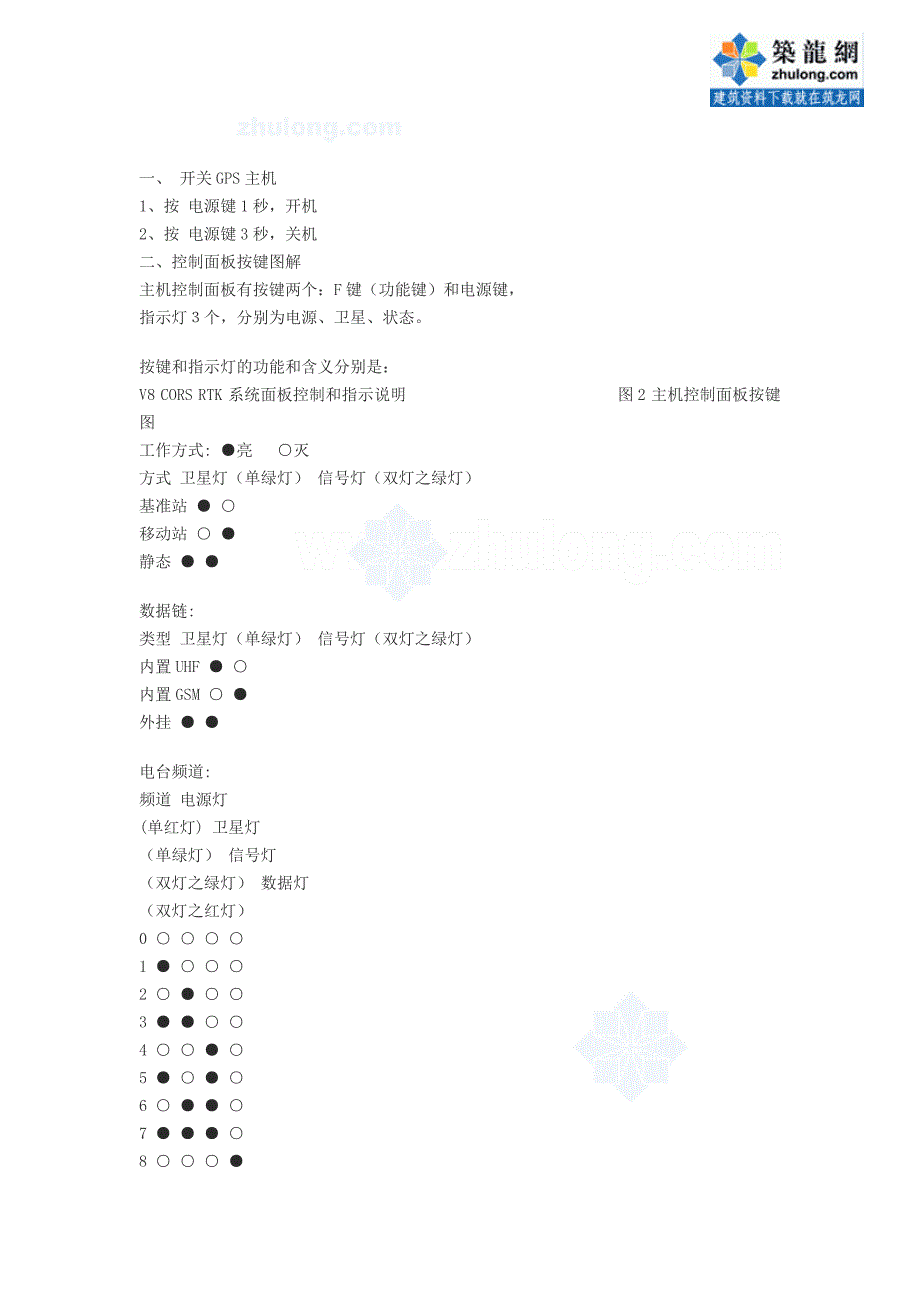

一、 开关 GPS主机1、按 电源键 1秒，开机2、按 电源键 3秒，关机二、控制面板按键图解主机控制面板有按键两个：F 键（功能键）和电源键，指示灯３个，分别为电源、卫星、状态按键和指示灯的功能和含义分别是：V8 CORS RTK 系统面板控制和指示说明 图 2 主机控制面板按键图工作方式: ●亮 ○灭方式 卫星灯（单绿灯） 信号灯（双灯之绿灯）基准站 ● ○移动站 ○ ●静态 ● ●数据链:类型 卫星灯（单绿灯） 信号灯（双灯之绿灯）内置 UHF ● ○内置 GSM ○ ●外挂 ● ●电台频道:频道 电源灯(单红灯) 卫星灯（单绿灯） 信号灯（双灯之绿灯） 数据灯（双灯之红灯）0 ○ ○ ○ ○1 ● ○ ○ ○2 ○ ● ○ ○3 ● ● ○ ○4 ○ ○ ● ○5 ● ○ ● ○6 ○ ● ● ○7 ● ● ● ○8 ○ ○ ○ ●9 ● ○ ○ ●A ○ ● ○ ●B ● ● ○ ●C ○ ○ ● ●D ● ○ ● ●E ○ ● ● ●F ● ● ● ●控制面板操作说明：一、 功能键操作说明:1、双击 F (间隔>0.2S，小于 1S)，进入“工作方式”设置，有“基站”、“移动站”、“静态”三种工作模式选择。
2、长按 F大于 3秒进入“数据链设置”，有“UHF”、“GSM”、“外挂”三种数据链模式选择3、按一次 F 键， 进入“UHF 电台频道”设置有 0～9、A～F 共 16个频道可选4、轻按关机按钮，语音提示当前工作模式、数据链方式和电台频道，同时电源灯指示电池电量二、 指示灯操作说明:1、电源灯(红色): “常亮”：正常电压：内电池>7.2V，外电>11V“慢闪”：欠压: 内电池≤7.2V，外电≤11V“快闪”：指示电量：每分钟快闪 1～4 下 指示电量2、卫星灯(绿色)： “慢闪”：搜星或卫星失锁“常亮”：卫星锁定3、状态灯（红绿双色灯）:绿灯：（信号灯）内置 UHF移动站时指示电台信号强度外挂 UHF基准站时常灭内置 GSM时指示登陆（慢闪），连接上（常亮）静态时发生错误（快闪）其他状态常灭红灯:（数据灯）数据链收发数据指示（移动站只提示接收，基站只提示发射）静态采集指示三、开关机指示说明：开机 按电源键 1S 所有指示灯亮 开机音乐，上次关机前的工作模式和数据链方式的语音提示关机 长按电源键 3S 所有指示灯灭 关机音乐二、 GPS 工作模式的设置目的：V8 RTK 具有静态、RTK 等功能，事先必须对其主机作相应的基准站、移动站、静态或 GPRS设置。
作静态使用，则所有主机均设为静态方式作 RTK使用，若用常规 UHF电台，则基站设为外挂 UHF电台基站方式，移动站设为内置 UHF电台移动站方式；若用 GPRS通讯，则基站设为内置 GPRS基站方式，移动站设为内置 GPRS移动站方式若作电缆直通实验，即基准站主机与移动站主机用 DG-3电缆直接连接检测主机内部串口通讯时，则基站设为外挂 UHF电台基站方式，移动站设为外挂数据链移动站方式特性：主机一旦设置好后，以后开机则默认为上次设置三、 Dolphin 9500 手簿操作说明解码灯／扫描灯：两个发光二极管(LED)位于 LCD显示屏的顶部当软复位、硬复位、扫描、解码成功时亮起扫描灯（LED）位于右上角，红灯显示，当你按下扫描键.解码灯（LED）位于左上角， 绿灯显示，扫描条码是成功解码.显示屏：彩色 3.8"的工业级液晶触摸屏， 防护镜片更耐用视频图形阵列( VGA 连接) ，是( 240 × 320 象素) 点击触摸屏可以启用手簿后方的触笔，或一个手指彩色液晶显示器是 16比特/象素，并用薄膜晶体管( TFT )原技术.明亮的背光可使手簿在光线不好的情况下显示更清晰扫描键：位于整个手簿的中央，方便左右手不同习惯的用户操作。
当按下，扫描键启动扫描仪/成像仪. 在应用软件中可激活菜单栏导航键：中央位置的导航键可让用户在软件程序中移动光标上下键可对菜单栏中的不同功能进行选择，左右键用于打开子菜单或进行开启／关闭功能键盘：键盘有四种主体颜色：黑、白、蓝、红其中黑色键与白色键可以直接键击，蓝色键与红色键需要组合使用最下排对应的蓝色功能键或红色功能键四、 架设基准站对中、整平基座，连接好 GPS各连接线基准站架设点必须满足以下要求：（1）、高度角在 15度以上开阔，无大型遮挡物；（2）、无电磁波干扰（200 米内没有微波站、雷达站、信号站等，50 米内无高压线）；（3）、位置比较高，基准站到移动站之间最好无大型遮挡物，否则差分传播距离迅速缩短五、 手簿与 GPS主机的连接（蓝牙无线连接）打开 GPS主机，双击手簿桌面的“Haidartk”图标，点击“设置/连接”即可当手簿与GPS主机连接正常时，将弹出一“已经与接收机╳╳╳╳╳╳╳建立连接！”的提示注意事项：1、 先开 GPS主机，再进行手簿连接2、 手簿连接前，要将端口设置为“COM1”3、 手簿与 GPS主机距离最好在 10m内4、 周围 30m内无第三个蓝牙设备开启（包括同类手簿、GPS 主机都不能打开）5、 手簿与 GPS主机间无太大的障碍物六、 手簿程序的操作流程(转换参数配合高程拟合法)不管基站架设在未知点上还是已知点上，坐标系统也不管是国家坐标还是地方施工坐标，此方法都适用。
若只需平面坐标，则无需作高程拟合1．新建项目：每做一个工程都需要新建一个项目a．点击【文件】→【新建项目】 b．设置 RTK工作的各项参数：“项目名”、“坐标系”、“投影参数”、“椭球转换”、“平面转换”、“高程拟合”c．取项目名（*.prj）:以下以 temp.prj为例子进行说明注：请将新建的项目放在默认路径（IPSM\RTK）下，否则在手簿没电或硬复位的情况下数据会丢失d．选取坐标系统：坐标系统都选 WGS-84即可GPS高程模型，建议使用椭球高，高差设置为“0”米e．投影参数通常需要更改的只有中央子午线经度中央子午线经度是指测区已知点的中央子午线；若自定义坐标系，则输入该测区的平均经度地方经度可用 GPS实时测出，在【查看】→【导航信息】查看 L栏值f．选择 GPS主机的工作模式：选择“基准站”2．设置基准站：目的是取基站点当前一 WGS84单点坐标进行发射a. 点击“添加 A”按钮，弹出“添加已知点”对话框：输入点名并且选择“GPSBLH”，按“ENT”回车键b.输入天线高c.点击“当前 C”按钮，采集当前 GPS单点定位解作为架设基准站的坐标在弹出的“正在平滑处理”对话框，等待 GPS平滑采集单点定位解。
GPS平滑采集点位结束后回到【控制点】页面您所得到的 B、L、H 的值会根据你 GPS所处位置而不同按“ENT”确认，将弹出保存控制点对话框如图：d.选择【是】e．按回车后，将弹出以下对话框f．按回车确认，在导航视图最下方，解类型出现“固定坐标”字样且基准站电台“收\发”每秒一次，则基准站设置成功同时 IPSM\RTK目录下生成一包括 OutData、Transect 两个文件夹和 temp.rec，temp.hkw，temp.knw，temp.prj 的 temp文件夹其中*.prj 为项目文件， *.rec 为记录点库文件，*.knw 控制点库文件，*.hkw 水准点库文件3．断开手簿与基准站 GPS主机：按【设置】→【断开】，将手簿与基准站 GPS主机断开连接4．添加控制点：选择【查看】→【坐标库】→【控制点坐标库】，进入控制点库，进行控制点坐标的添加、删除、编辑和查找此步是为以后求转换参数作准备点击“添加”按钮：添加一个控制点，弹出“编辑控制点”对话框，输入点名，选择点类型和查看格式，输入坐标求转换参数必须均匀分布在测区范围的两个或两个以上的已知点控制点越多，所求得的转换参数可运用的范围越大。
注意：控制点即为已知点，而已知点不管为何种坐标系统，在添加控制点的对话框中“类型”和“查看格式”都选择“当地 XYH”5．连接手簿与移动站 GPS主机：使用 UHF电台时，将差分天线与移动站 GPS主机连接好；使用 GPRS时，不需要差分天线打开 GPS主机电源，按【设置】→【连接】，将手簿与移动站 GPS主机连接当手簿与 GPS主机连接正常时，将弹出一“已经与接收机╳╳╳╳╳╳╳建立连接！”的提示6．移动站设置：当 “连接状态”处显示“移动站”时，使用菜单【设置】→【移动站】，弹出的“设置移动站”对话框：a、差分电文：要和基准站一致，基站使用 UHF电台发射差分，一般为设为 RTCA或 CMR；使用 GPRS通讯，则根据所接收到的城市网络参考站信号来设置b、数据链：基站使用 UHF电台发射差分，则选内部 UHF电台；使用 GPRS通讯，则选择内部 GPRS若接收城市网络参考站信号，则 GGA前打勾，频率输“1”g、按回车确认7．采集碎部点坐标：使用菜单【工作】→【碎部测量】，进入碎部测量模式的选择界面：选择默认的手动采集，“解类型”为“窄带固定解”在 GPS达到“窄带固定解”后，在需要采集点的地方，对中、整平 GPS天线，保存坐标可以点击“SP”键或工具栏的小旗子：。
或者点击信息栏的空白处（非文本，非按钮的部位），弹出“设置记录点属性”对话框，输入“点名”和“天线高”，下一点采集时，点名序号会自动累加，而天线高保持与上一点相同按“ENT” 确认，此点坐标将存入记录点坐标库中若天线高与上一次不同，则出现以下提示：按“ENT”确认，自动转到主界面： 当解类型达到窄距固定解时才能进行坐标采集若工程要进行放样，则必须先到两个或两个以上已知点采集其未作参数转换前的坐标基准站若架设在已知点上，则只需到一个或一个以上的已知点采集）；若工程只是作碎部测量，则无须先采集已知点，再采碎部点，而可以依采集路线的方便性，遇到碎部点采碎部点，遇到已知点采已知点，其结果可回家后，先进行参数转换，再批量将采集的碎部点坐标转成所需的施工坐标8．求解转换参数和高程拟合参数:一．求解转换参数使用菜单【辅助】－【计算】－【转换参数】，进入“求解转换参数”视图：求解转换参数注意：小于 3个已知点，只能作固定差改正；大于等于 3个已知点，则可作平面拟合；大于等于 6个已知点，则可作曲面拟合而作平面拟合或曲面拟合时，必须在求转换参数前预先进入【设置】→【高程拟合】菜单，用左、右键选择平面拟合或曲面拟合模式。
[具体参看附录 3．设置高程拟合模式说明]添加计算点■“新建”按钮（按“0”键）：新建一个求解转换参数转换文件；执行该功能，弹出“是否新建解算数据库文件” 对话框，根据需要选择“YES”或“NO”■“文件”按钮（按“7”键）：执行该功能，则弹出下拉菜单，按相应数字键执行相应功能● 提取当前记录：提取当前碎部记录文件中要参与转换参数解算的点（碎部采集点和控制点坐标相关联）● 提取记录点：提取碎部记录文件中要参与转换参数解算的点（碎部采集点和控制点坐标相关联），弹出“选择碎部记录文件”对话框，选择碎部记录文件确定即可● 转换文件另存为：求解转换参数转换文件改名存盘● 读取转换文件：打开求解转换参数转换文件● 添加到水准点库：将求解转换参数点的高程残差作为“高程异常点”调入到水准点库中，以便求高程以合参数■“解算”按钮（按“2”键）：计算转换参数■“切换”按钮（按“1”键）：控制该点是否参与求参数；先选择点，再执行该功能如果点前打勾，则该点参与求参数；如果点前打叉，则该点不参与求参数★ 判断该点是否要参与求参数条件：1、求解转换参数的点至少大于 22、先使所有的点参与求转换参数解算；再看各个点的残差，若残差大，则该点不参与求参数■“结果”按钮（按“6”键）：弹出“转换参数设置”对话框，查看求出的转换参数■“应用”按钮（按“4”键）：启用转换参数，可以使用菜单【设置】－【参数】－【平面转换】，查看“平面转换”。
