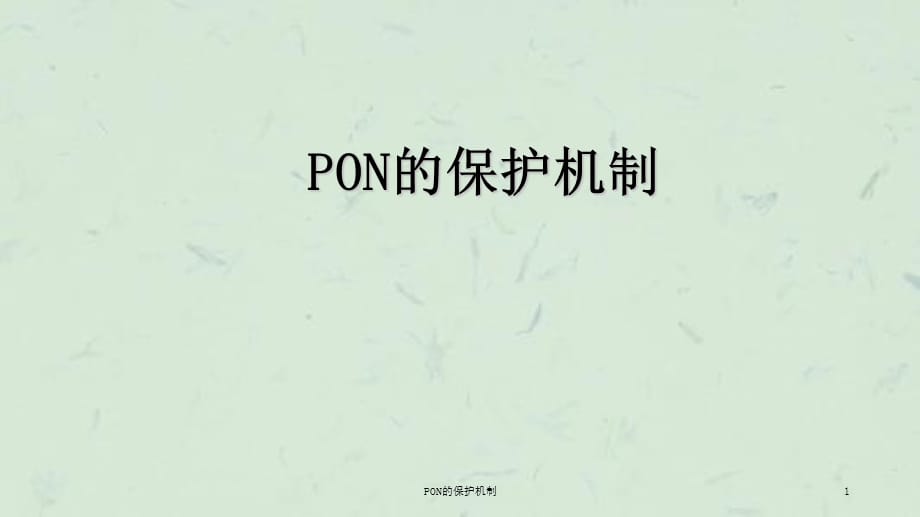

PON的保护机制,1,PON的保护机制,PON的保护机制,2,PON的保护机制,光纤保护倒换：骨干光纤冗余 (Type A ),OLT：采用单个PON端口，PON口处内12光开关，由OLT检测线路状态 光分路器：使用2:N光分路器； ONU：无特殊要求 实现了骨干光纤的冗余保护；,3,PON的保护机制,光纤保护倒换：OLT PON口冗余 (Type B),OLT：备用的OLT PON端口处于冷备用状态，由OLT检测线路状态、OLT PON端口状态，倒换应由OLT完成 光分路器：使用2:N光分路器； ONU：无特殊要求 实现了骨干光纤以及OLT PON口的冗余保护；,4,PON的保护机制,光纤保护倒换：全保护 (Type C),OLT：主、备用的OLT PON端口均处于工作状态； 光分路器：使用2个1:N光分路器； ONU：在PON端口前内置光开关装置，由ONU检测线路状态，并决定决定主用线路，倒换应由ONU完成如ONU 注册在同一个PON板上则无须重新注册，加快倒换时间；设置在不同的板上可实现板间保护，但倒换时ONU需重新注册； 实现了OLT PON口、主干光纤、分光器、ONU上连光纤的冗余保护,5,PON的保护机制,光纤保护倒换：全保护,OLT：主、备用OLT 的PON端口均处于工作状态； 。
光分路器：使用2个1:N光分路器； ONU：在PON端口前内置光开关装置，由ONU检测线路状态，并决定决定主用线路，倒换应由ONU完成 ONU注册在不同的OLT上，倒换时间长； 该保护方式目前还处于标准讨论阶段；,6,PON的保护机制,。
