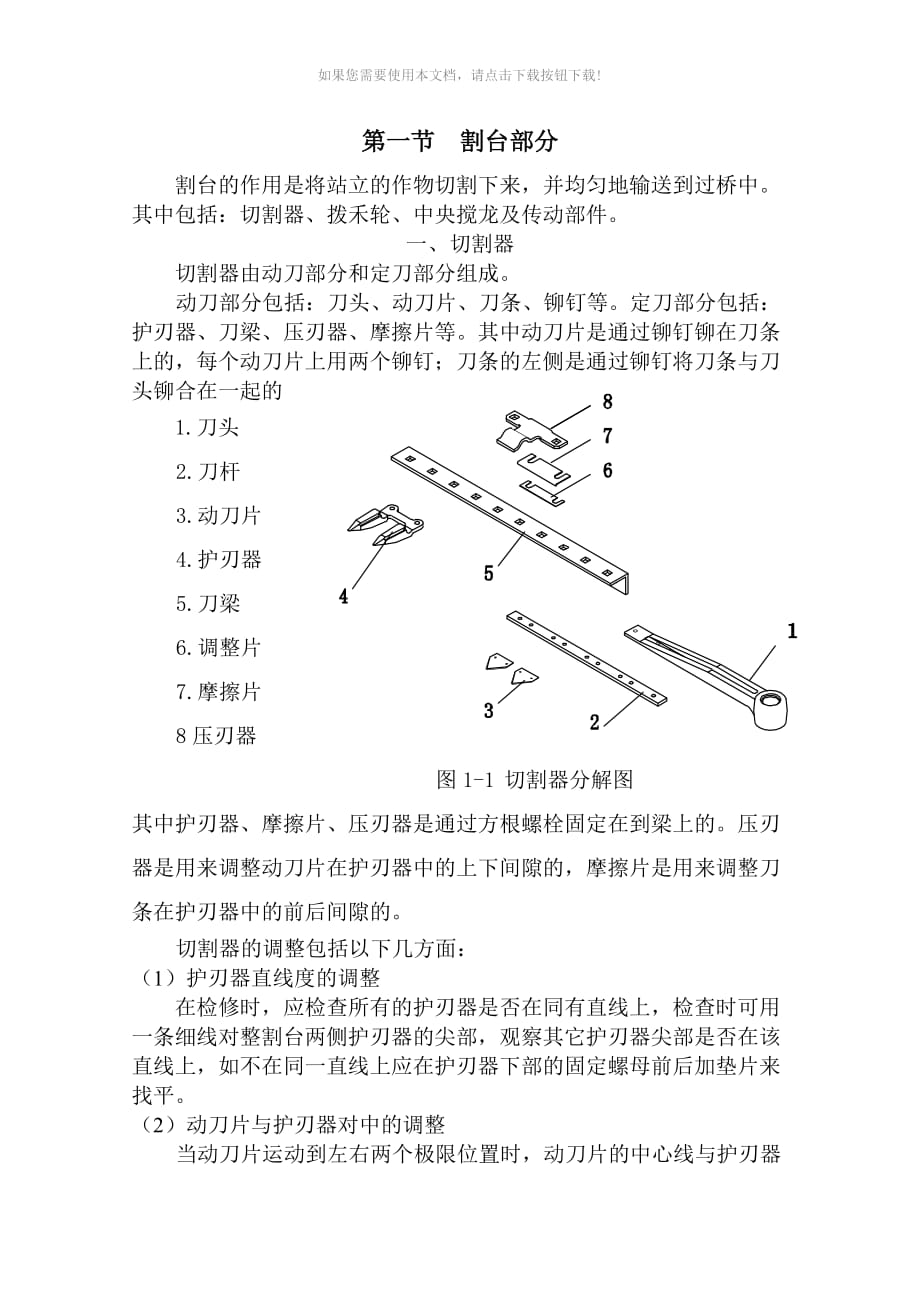

如果您需要使用本文档，请点击下载按钮下载!第一节 割台部分 割台的作用是将站立的作物切割下来，并均匀地输送到过桥中其中包括：切割器、拨禾轮、中央搅龙及传动部件一、 切割器 切割器由动刀部分和定刀部分组成动刀部分包括：刀头、动刀片、刀条、铆钉等定刀部分包括：护刃器、刀梁、压刃器、摩擦片等其中动刀片是通过铆钉铆在刀条上的，每个动刀片上用两个铆钉；刀条的左侧是通过铆钉将刀条与刀头铆合在一起的 1.刀头2.刀杆3.动刀片4.护刃器5.刀梁6.调整片7.摩擦片8压刃器 图1-1 切割器分解图 其中护刃器、摩擦片、压刃器是通过方根螺栓固定在到梁上的压刃器是用来调整动刀片在护刃器中的上下间隙的，摩擦片是用来调整刀条在护刃器中的前后间隙的切割器的调整包括以下几方面：（1） 护刃器直线度的调整 在检修时，应检查所有的护刃器是否在同有直线上，检查时可用一条细线对整割台两侧护刃器的尖部，观察其它护刃器尖部是否在该直线上，如不在同一直线上应在护刃器下部的固定螺母前后加垫片来找平2） 动刀片与护刃器对中的调整当动刀片运动到左右两个极限位置时，动刀片的中心线与护刃器的中心线应重合。
否则切割器会漏割消耗较大的动力，并会损坏动刀片和刀条不重合误差不应超过5mm，如图1-2所示（D）如果您需要使用本文档，请点击下载按钮下载!图1-2 割刀运动位置图（3） 动刀片在护刃器内间隙的调整动刀片在护刃器间隙不应大于0.8mm，如果间隙不合适可在压刃器下部的固定螺栓前后加减垫片进行调节间隙过大会造成割刀阻塞，间隙小刀片磨损过快，如图1-3所示（Y）刀杆与摩擦片和护刃器前后间隙不应大于0.8mm，如果间隙不合适可通过前后移动摩擦片来进行调节，如1-3所示（W） 图1-3割刀安装调整图二、 拨禾轮拨禾轮由弹齿、齿耙管、管轴、幅盘及调整机构等部分组成拨禾轮的作用是将谷物引向切割器，弹齿和齿耙管引导作物的同时作为切割的扶持点，将切割下的谷物铺放在割台上，同时清理掉切割器上的禾秆，以利于割刀继续工作 拨禾轮的调整包括以下几方面：（1） 拨禾轮高度的调整在收割直立作物时，拨禾轮的齿耙管要作用在作物的重心上，既从切割线处算起别切断作物高度的2/3处，如1-4所示如果您需要使用本文档，请点击下载按钮下载! 图1-4 切割示意图拨禾轮过高会造成齿耙管打在作物的穗头上引起籽粒脱落，增加打击损失。
拨禾轮调的过低会造成拨禾轮回带或缠绕拨禾轮的高度是由液压油缸控制的，当拨禾轮油缸落到最低位置时，弹齿与切割器之间的间隙不能小于30mm，以防止弹齿插入割刀中调整时可通过两侧油缸的调整螺杆来完成，将螺杆向柱塞里拧间隙变小，向外拧间隙变大，调整后应将调整螺杆上的锁紧螺母拧紧2） 拨禾轮前后位置的调整在拨禾轮左右的支臂上各有9个孔，调整时可以通过孔位的窜动来改变拨禾轮前后的位置当收割比较高大的作物时拨禾轮应尽量向前调整，防止作物铺放在搅龙上方；当收割比较低矮的作物时拨禾轮尽量向后调整，防止割台上出现作物堆积造成喂入不均的现象在调整拨禾轮时应保证弹齿与搅龙的最小间隙大于50mm3） 弹齿倾角的调整在拨禾轮的侧面设有弹齿倾角的调节机构，调节板上装有两个滚轮支承偏心盘，调节板中央开有长圆孔用定位螺栓与滑动轴承座支架紧固在一起调节弹齿角度时，应先松开定位螺栓然后通过调节板推动偏心盘，靠平行四杆机构的变化来改变弹齿与地面的角度的弹齿从中间位置可向前、后各调15角当收割直立作物时弹齿倾角应垂直于地面，如弹齿后倾会造成作物被拨到搅龙上方，并出现拨禾轮回带现象；当收割倒伏作物时弹齿倾角应向后调整，来提高拨禾轮的抓取能力。
4） 拨禾轮转速的调整拨禾轮的转速应与收割的速度配合，如果转速过高会造成打击损失并产生拨禾轮回带；如果转速过低会造成割台的堆积，喂入不均一般情况下拨禾轮的线速度要比收割机前进的速度略大一些拨禾轮的转速是由调速电机控制的，需要调节时可通过仪表盘上的按钮进行调节三、 中央搅龙中央搅龙由搅龙筒、曲轴、伸缩指、安全离合器及调整机构等部分组成的搅龙左半轴与搅龙筒用螺栓连接，是通过一个轴承支承在割台的左侧壁上的，并带动搅龙旋转搅龙右半轴是通过两口轴承与搅龙筒连接的，它不随着搅龙一同旋转在左右半轴之间是用来固定伸缩指的伸缩指轴，在搅龙转动时伸缩指及其支座在搅龙的带动下一面绕伸缩指轴转动，一面在尼龙导套的孔中伸缩滑动拨动谷物如果您需要使用本文档，请点击下载按钮下载!中央搅龙的调整包括以下几方面：（1） 搅龙叶片与防缠板的间隙搅龙叶片外缘与倾斜输送器入口左右侧的防缠板的间隙应保持在7~9mm之间，如图1-5（X）调整时先放松割台侧壁吊板上的螺母（A）、（B）和（H）搅龙即可向前或向后移动，再调节另一侧必须保证两侧间隙一致2） 搅龙叶片与底板的间隙 搅龙叶片外缘与割台底板的间隙应保持在10~15mm之间，搅龙叶片与底板间隙过小会造成叶片损坏，间隙过大会造成割台上作物的堆积，产生喂入不均。
调整方法与搅龙前后调节方法相同，在调整时上下移动搅龙到规定位置3） 伸缩指与割台底板的间隙通常情况伸缩指与底板间隙为10mm左右，当收割稀矮喂入量小的作物时，间隙可小些但不得少于5mm伸缩指的调节是通过搅龙右侧的调节杆来完成的当顺时针转动手柄时，间隙变；，逆时针转动手柄时，间隙变大，如图1-5（C）A 六角螺母 B 六角螺母C 调整手柄 D 调整座板E 调节螺栓 F 伸缩指如果您需要使用本文档，请点击下载按钮下载!G 防缠板 H 调节螺 图1-5中央搅龙的调整（4） 中央搅龙安全离合器的调整为了防止割台因喂入不均匀造成搅龙叶片和伸缩指的损坏，在搅龙的传动端安装了一个摩擦片式的安全离合器搅龙的输入链轮的两侧各有一个摩擦片，它们分别与两个轮毂连接在一起离合器上的弹簧和螺栓将轮毂和摩擦片及输入链轮压成一体，摩擦力通过平键将轮毂动力传递到搅龙轴当割台出现喂入不均匀是，搅龙的阻力大于摩擦片派的摩擦力时（首先克服弹簧的弹力），摩擦片打滑搅龙不转动此时应重新调整割台，并调整摩擦片的弹簧。
摩擦片调整弹簧的长度，如图1-6（A）应为36mm，如过摩擦片磨损严重应更换摩擦片 1 螺栓 2 压盘 3 摩擦片 4 链轮 5 压盘 6 弹簧 图1-6 搅龙离合器结构图四、 挠性割台挠性割台和普通割台相比较，主要区别是切割器按地面不同的高度能够自动仿形，贴着地面收割，割茬高度一致如果您需要使用本文档，请点击下载按钮下载!A 护刃器 B 吊臂 C 弹簧板 D 传感臂E 传感轴 F 调节螺栓 G 托板 H 推杆图1-7割台挠性机构结构图挠性割台的护刃器和刀梁是安装在托板上的，割刀总成可以随托板的变化改变切割倾角当托板向上运动时割刀倾角向下割茬变低，反之割茬变高托板上部的吊臂一边装在割台体中，一边与托板连接它与后部的推杆构成了平行四杆机构，当用螺栓和平垫将托板、吊臂、推杆和割台体紧固时割台就变成了刚性割台，方便行驶和运输当收割大豆时应将螺栓和平垫取下，使割台变成挠性割台在割台的后侧有一排调节螺栓是用来调整割刀倾角的当螺栓向上拧时割刀倾角向下，向下拧时割刀倾角向上。
通过调整割刀倾角可以改变割茬的高度，割茬的高度最低可降到30mm挠性割台在使用时应注意的几点（1）在收割作物之前应将托板和台体之间一排锁定螺栓和平垫卸下，使割台变成挠性割台2）根据需要调整割台后侧的调整螺栓3）使用期间要经常清理托板上的泥土，以防割台不仿型在收割机倒车时一定要将割台提升起来，避免托板进土造成割台不仿型4）如果割台的动力输入端出现抢土现象，说明该侧的重量太大，可通过调节摆环箱处的支承弹簧和浮动弹簧来消除 （注：可编辑下载，若有不当之处，请指正，谢谢!） 。
