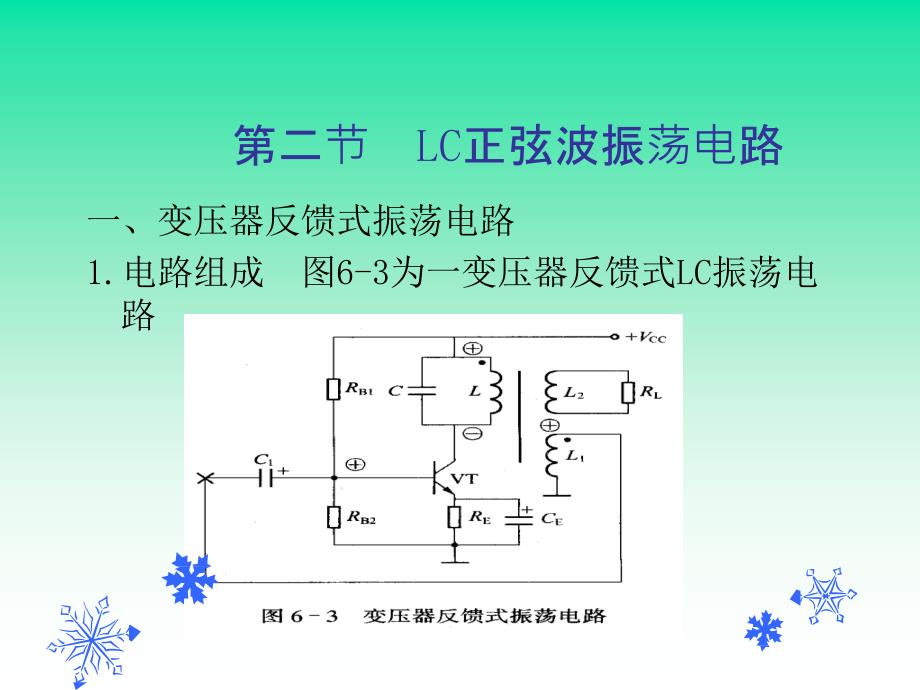

第二节 LC正弦波振荡电路 一、变压器反馈式振荡电路 1.电路组成 图6-3为一变压器反馈式LC振荡电路 集电极输出信号与基极的相位差为，通过变压器绕组的适当连接，使L1两端反馈的交流电压又产生相移，即可满足振荡的相位条件自激振荡的频率由LC并联谐振回路决定，即 变压器反馈式振荡电路的特点是结构简单，容易起振，改变电容大小可方便地调节振荡频率，但在应用时要特别注意线圈L1的极性不要接反二、三点式振荡电路 LC振荡器（1）电路结构图6-4所示为电感三点式LC振荡器 （2）振荡条件及频率 若给基极一个正极性信号，则三极管集电极得到负极性信号在LC并联回路中，1端对“地”为负，3端对“地”为正，故为正反馈，满足振荡的相位条件振荡的幅值条件可以通过调整放大电路的放大倍数Au和L2上的反馈量来满足该电路的振荡频率由LC并联谐振回路决定，即（3）电路特点 由于L1和L2是用一个线圈绕制而成，耦合紧密，因而容易起振，并且振荡幅度和调频范围大，但输出波形质量较差，本电路一般用于产生几十MHz以下正弦波，可用于收音机的本机振荡电路及高频加热器等LC振荡器 （1）电路组成图6-5 a所示为电容三点式LC振荡电路 （2）振荡条件和振荡频率振荡频率：式中 ， （3）电路特点 由于反馈电压取自C2，电容对高次谐波容抗小，高次谐波被短路，反馈和输出的高次谐波分量少，振荡产生的正弦波形较好，但C1和C2的改变会直接影响反馈信号的大小，改变起振条件，因而调节频率的范围较小。
本电路产生的振荡频率可达100MHz以上 三、石英晶体振荡电路 石英晶体的外形及结构1.石英晶体的特性及等效电路 如图6-7 两个谐振频率 串联谐振频率为：并联谐振频率为：2.石英晶体振荡电路 图6-8 并联型石英晶体振荡器 2.石英晶体振荡电路 图6-9 串联型石英晶体振荡电路 。
