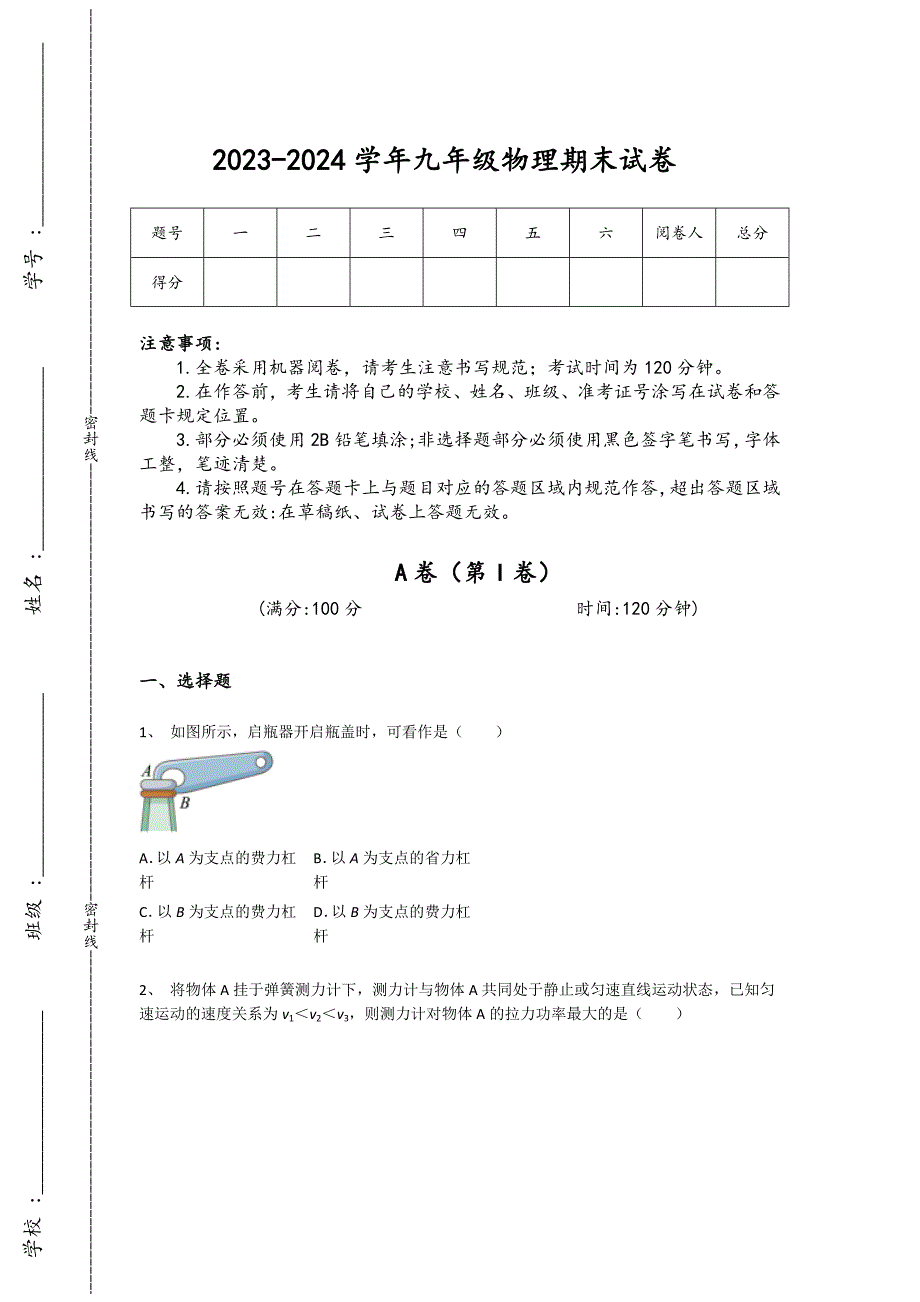

姓名 :_________________学号 :_________________班级 :_________________学校 :_________________ 密封线 密封线 2023-2024学年九年级物理期末试卷题号一二三四五六阅卷人总分得分注意事项:1.全卷采用机器阅卷，请考生注意书写规范；考试时间为120分钟2.在作答前，考生请将自己的学校、姓名、班级、准考证号涂写在试卷和答题卡规定位置 3.部分必须使用2B铅笔填涂;非选择题部分必须使用黑色签字笔书写，字体工整，笔迹清楚 4.请按照题号在答题卡上与题目对应的答题区域内规范作答，超出答题区域书写的答案无效:在草稿纸、试卷上答题无效A卷（第I卷）(满分:100分 时间:120分钟)一、选择题1、 如图所示，启瓶器开启瓶盖时，可看作是（ ）A．以A为支点的费力杠杆B．以A为支点的省力杠杆C．以B为支点的费力杠杆D．以B为支点的费力杠杆2、 将物体A挂于弹簧测力计下，测力计与物体A共同处于静止或匀速直线运动状态，已知匀速运动的速度关系为v1＜v2＜v3，则测力计对物体A的拉力功率最大的是（ ）A． 静止B． 竖直向上匀速运动C． 竖直向上匀速运动D． 水平向右匀速运动3、 小明百米跑的功率是200W，表示他（ ）A．能做200焦的功B．1s能做200J的功C．每秒做功200WD．1s的功率是200J4、 如图，学生丹丹从地上拿起一个鸡蛋，并用大约2s的时间将它匀速举过头顶，在这2s时间内，丹丹做功的功率约为A．0.25WB．0.5WC．1WD．2W5、 如图所示，平行于斜面的拉力将重为400N的物块由斜面底端匀速拉到顶端，已知拉力为250N，物体沿斜面移动了2m，升高了1m。
下列说法中正确的是（ ）A．此过程中拉力所做的总功为400JB．此过程中拉力所做的额外功为250JC．斜面的机械效率D．此过程物块所受的阻力为50N6、 如图所示的电路图，下列说法中正确的是（ ）①闭合S2，断开S1、S3时，两灯串联②闭合S1、S3，断开S2时，两灯并联③闭合S1、S2，断开S3时，L1发光而L2不发光④闭合S2、S3，断开S1时，两灯都发光A．只有①③B．只有①②C．只有①②③D．只有①②④7、 下列家用电器中，利用电流热效应工作的是（ ）A．电视机B．电风扇C．电冰箱D．电饭锅8、 关于导体的电阻，下列说法正确的是（ ）A．通过导体的电流越大，这段导体的电阻就越小B．通过电流一定时，导体的电阻跟导体两端电压成反比C．电阻是导体的一种性质，当导体被拉长后电阻将随之增大D．电阻是导体对电流的阻碍作用，当通过导体的电流为零时，电阻也为零9、 如图所示，电源电压不变，闭合开关，当滑动变阻器的滑片从中点向b移动时，下列说法正确的是（ ）A．电压表的示数变小B．电流表示数变小C．电路的总电阻变小D．电流表示数变小10、 如图所示是小明设计的模拟调光台灯电路闭合开关后，灯泡不亮，电流表无示数，电压表有示数，小明检查后发现有一处故障，该电路的故障可能是（ ）A．电流表断路B．电压表短路C．铅笔芯断路D．灯泡断路11、 如图所示，电源电压不变，甲、乙、丙为电流表和电压表，P置于中点，任意闭合开关，电路都是安全的，且当只闭合S1时，三个电表都有示数，下列说法错误的是（ ）A．只闭合S1，P向右滑动，甲表和丙表的示数都变大B．只闭合S1，P向右滑动，乙表示数的变化量与丙示数的变化量的比值变小C．闭合S1、S3，断开S2，P向右滑动，甲示数的变化量小于丙示数的变化量D．闭合S1、S2、S3，P向左滑动，电路的总功率减小12、 将灯泡L和定值电阻R以图甲的方式连在6V的电源上，图乙是L和R的U-I图像，结合图中信息可知（ ）A．灯泡L的电阻随着电流的增大而减小B．定值电阻R的阻值为5ΩC．灯泡L的实际功率为1.6WD．通过定值电阻R的电流10s产生的热量为16J二、填空题13、 如图所示，在空气压缩引火仪的玻璃筒底部，放入一小团干燥的硝化棉，迅速将活塞下压，玻璃筒内的空气温度升高，空气的内能______（填“增加”或“减少”），筒内的硝化棉是通过______方式使内能增加温度升高到着火点而燃烧，该引火仪的能量转换与汽油机工作时的______冲程相同。
14、 在探究“杠杆的平衡条件”实验中，实验前杠杆静止时如图甲所示，此时杠杆处于______（选填“平衡”或“非平衡”）状态，为了便于测量______，一般使杠杆在水平位置平衡如图乙所示，在保持杠杆水平平衡的情况下，测力计从a位置旋转到b位置，其示数会______（选填“变大”、“变小”或“不变”）15、 如图甲所示装置中，空吊篮A重25N，绳子承受的最大拉力为100N小壮将A提升到高处，所施加拉力F随时间变化关系如图乙，A上升速度随时间变化关系如图丙，忽略绳重、摩擦和空气阻力，动滑轮的重力为______N，第2s内克服动滑轮重做的额外功为______J，此装置运载货物的最高机械效率为______%16、 如图所示的电路中，只闭合开关S2时，灯L1和L2___________（选填“串联”或“并联”）；通过它们的电流之比为 ___________；如果同时闭合S1、S2、S3，则电路处于 ___________状态17、 如图所示，开关断开时，电压表示数为4.5V，开关闭合时，电压表示数为3V，已知R1的阻值为10Ω，则R2阻值为_______Ω18、 人类发展史也是利用燃料的历史，干木柴、煤的放热本领不同，是因为它们的___________（选填“热值”、“热量”或“温度”）不同。
完全燃烧0.28kg的酒精可放出___________J的热量，若这些热量有50%被水吸收，可让___________ kg的水温度升高10℃［q酒=3.0×（J/kg ），c水=4.2×（J/kg·℃）］19、 北方冬天用“暖气”取暖，这是通过________方式改变室内空气的内能，“暖气”中用循环流动的水做散热物质，是因为水的________大．20、 家庭中电饭锅正常工作时电压为____V；对人体安全的电压是___V；家里的电灯、电视、电冰箱等家用电器的连接方式是____的（填“串联”或“并联”）21、 如图甲所示，电源电压是3V且保持不变，S闭合后电压表示数为1V，则灯L2两端的电压为______；若断开开关，电压表示数将______（选填A“变大”、B“变小”或C“不变”）如图乙所示，两个水果组成电池可以使发光二极管发光，金属片A是水果电池______（选填A“正极”或B“负极”）；将发光二极管正负极接线对调后，发光二电池的极管不发光，此时水果电池的正负极之间______（选填A“有”或B“没有”）电压22、 如图所示电路中，电源电压保持不变当开关S断开，变阻器滑片P在ab中点时，灯L正常发光。
若将开关S闭合后，灯L会比原来更 ___________（亮/暗），电路中的总电流会变 ___________（大/小）要使L正常发光则滑片P应向 ___________（a/b）端移动23、 小明家的电能表上标有如图所示的字样，此刻电能表的示数为______kW•h；在某段时间内，电能表转盘转过了300转，表示此段时间内他家耗电______J24、 如图是人体身高测量仪的电路简化图，R0是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移当开关闭合，被测身高增加时，电流表的示数____________，电压表的示数____________，定值电阻R0消耗的功率____________（均选填“变大”“变小”或“不变”）25、 如图所示是插入式电阻箱示意图，此时接入电路中的电阻是_______Ω三、作图题26、 如图所示，在遵守安全用电原则的前提下，请用笔画线代替导线将控制灯泡的开关、灯泡和插座正确连入家庭电路四、实验题27、 如图所示是探究“电流产生的热量与哪些因素有关”的实验，两个透明的容器中密封着等量的空气，与透明容器相连的U形管中注入等量的液体1）小芳猜想电流产生的热量与电阻大小有关，于是进行了如图甲的实验。
下列能支持她猜想的现象是_______；A.正常工作时，“36V 54W”的灯泡比“12V 6W”的灯泡亮B.接线板上接入的用电器越多，导线越容易发热C.电熨斗工作时发热明显，而与之相连的导线却不怎么热（2）图乙所示，将5Ω电阻丝与右容器中的5Ω电阻丝并联，然后与左容器中的5Ω电阻丝串联接到电源两端，该实验可以探究电流产生的热量与_______是否有关；（3）如图丙小明要用两个相同的烧瓶来探究物质的吸热能力，A、B两瓶内分别装有质量相等的水和某液体，为完成实验探究，则要求R1_______R2（选填“大于”、“小于”或“等于”）；根据实验数据绘制的温度与时间的关系图像如图丁所示，由图可知，该液体的比热容为_______J/（kg·℃）水的比热容为4.2×103J/（kg·℃）28、 在“探究电流与电阻的关系”的实验中，同组的小红和小明选用了四个阻值不同的定值电阻，电源电压恒为3V1）他们按如图甲所示的电路图连接好电路，闭合开关前，滑动变阻器的滑片应该处于阻值最_____处；（2）闭合开关后，发现电压表示数为3V，而电流表指针几乎不动，则可能出现的电路故障是定值电阻R_____；（3）排除上述故障，闭合开关并移动滑片，当选用某个定值电阻时，电流表示数如图乙所示，记为_____A。
本实验中需要改变R的阻值进行多次实验，可以通过_____（选填：“更换定值电阻”或“移动滑片”）来改变电阻大小；（4）四次实验后，小红根据实验数据，画出如图丙所示的I﹣R图像，根据图像你能得到的初步结论是：电压一定时，_____；而小明分析上述实验数据，改变了横坐标的数值后画出如图丁所示的图像，得出当电压一定时，电流与电阻成反比的结论则该图像中横坐标“？”处表示的自变量应是_____29、 某同学要探究“影响导体电阻大小的因素”，他猜想电阻大小可能与导体材料、长度、横截面积有关实验器材有3V稳压电源、电流表、5Ω定值电阻、开关、钳子（用于截断电阻丝）各一个，横截面积相同的镍铬、康铜和铜三种金属丝足量，横截面积不相同的镍铬金属丝足量，导线若干，电路图如图甲所示1）定值电阻在实验中的作用是______；（2）要探究“导体电阻大小与导体横截面积是否有关”，某次实验中电流表示数如图乙所示，则此时电路中电流为______A；（3）要探究“导体的电阻大小与导体的长度是否有关”，实验中，他用钳子截取了长度分别为l、2l、3l的三段镍铬金属丝A、B、C，分别将他们接入电路，测出的电流分别为IA、IB、IC，它们的关系为IA>IB>IC，则可得出结论：______；（4）要探究“导体电阻大小与导体材料是否有关”，请设计记录实验信息的表格，表中要有必要信息______。
五、计算题30、 工人用图示装置在10s内将质量为50kg的货物匀速提升2m，此过程中拉力的大小。
