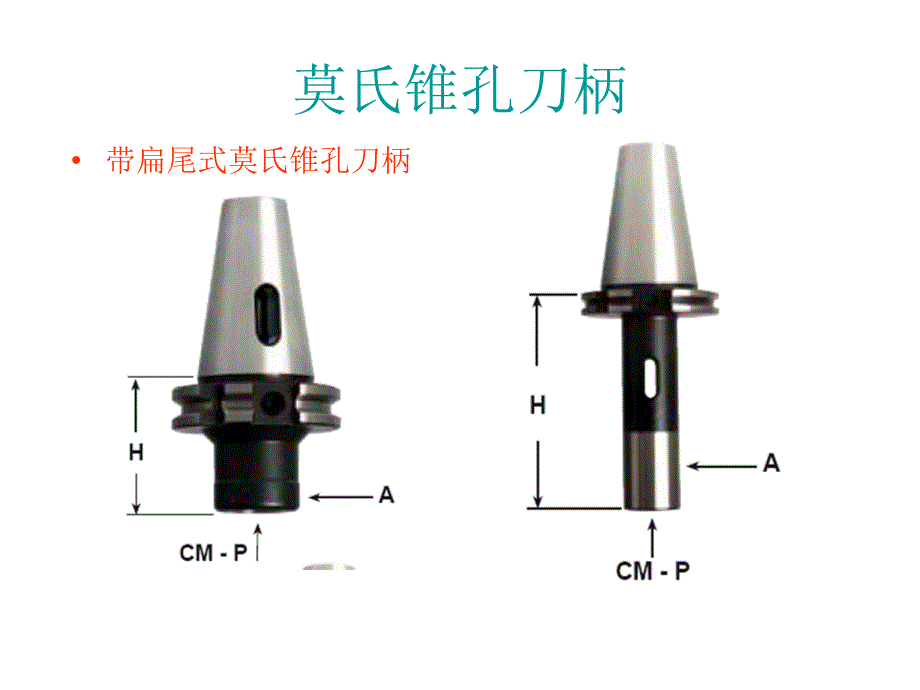

莫氏锥孔刀柄•带扁尾式莫氏锥孔刀柄 莫氏锥孔刀柄•无扁尾式莫氏锥孔刀柄 侧固式刀柄 侧固式刀柄•压紧螺钉孔有2°倾斜倾斜例：TCB40.H63.WHN20 侧固式刀柄•径向跳动可调式 侧固式刀柄 强力铣夹头刀柄•主要用于立铣刀的夹持•主要特点就是夹持力大，刚性好•一般情况下，跳动度<0.020mm 液压刀柄•夹持力大•刚性好•精度高跳动度<0.005 雄克刀具夹持系统雄克刀具夹持系统1，TENDO 液压夹头 2，TRIBOS 应力锁紧式刀具夹头3，CELSIO 热装夹紧技术 一，静压膨胀式刀具夹头一，静压膨胀式刀具夹头 加加 压压 螺螺 栓栓 油油 腔腔 ToolT.I.R.﹤0.003mm 装夹孔装夹孔 膨膨 胀胀 壁壁 环环 槽槽 •基本优点一：极高的夹持回转精度•基本优点二：优良的阻尼减振性能基本优点基本优点 使用液压刀具夹头的优越性使用液压刀具夹头的优越性•提高加工精度提高加工精度•成倍提高刀具使用寿命成倍提高刀具使用寿命•装夹方便装夹方便•节约调刀时间节约调刀时间•可借助减径套夹持不同可借助减径套夹持不同直径的刀具直径的刀具 借助于减径套可使用同一只夹头夹持不同直径的刀具 使用液压刀具夹头的注意事项使用液压刀具夹头的注意事项•刀具被夹部分满足刀具被夹部分满足尺寸精度尺寸精度尺寸精度尺寸精度要求要求•保证刀具保证刀具夹持深度夹持深度夹持深度夹持深度•保证满足工作保证满足工作温度温度温度温度范围范围•加压螺栓按照操作规范加压螺栓按照操作规范拧紧到止位拧紧到止位拧紧到止位拧紧到止位 雄克液压夹头的最佳工作温度范围为雄克液压夹头的最佳工作温度范围为20-50℃℃，，这一工作温度范围满足绝大多数切削现场加工场合这一工作温度范围满足绝大多数切削现场加工场合。
80℃ max.50℃20℃10℃ min.工作温度范围工作温度范围 7:24锥度SK、BT、JT、CAT、ISO雄克液压夹头的接口型式雄克液压夹头的接口型式 雄克液压夹头的接口型式雄克液压夹头的接口型式HSK ABSHSK-A，，-C，，-E，，-F 二，二，TRIBOS - 应力锁紧式刀具夹头应力锁紧式刀具夹头Tribos S / SVL (细长型细长型)Tribos R (粗壮型粗壮型) 工作原理2. 加力：加力：使夹持孔变圆使夹持孔变圆1. 非夹紧状态：非夹紧状态：夹持直径为多边形夹持直径为多边形4. 撤消外力撤消外力:夹持孔恢复至多边形夹持孔恢复至多边形状态，刀具被夹紧状态，刀具被夹紧3. 插入刀杆插入刀杆TRIBOS S型 工作原理工作原理 – TRIBOS R TRIBOS-S型止点削边止点 加力套TRIBOS-R型刀具小心！推至止位点刀具调整测量装置刀具调整测量装置装夹方式装夹方式 应用实例应用实例 液压夹头 + SVL加长杆TRIBOS R + SVL加长杆 应用实例应用实例 – R型型TRIBOS R 三，三，CELSIO热装刀柄热装刀柄电感应加热装置电感应加热装置 CELSIO 加热装置加热装置冷却水箱冷却体电磁感应发生器刀座 感谢您的支持感谢您的支持SCHUNK offers more 。
