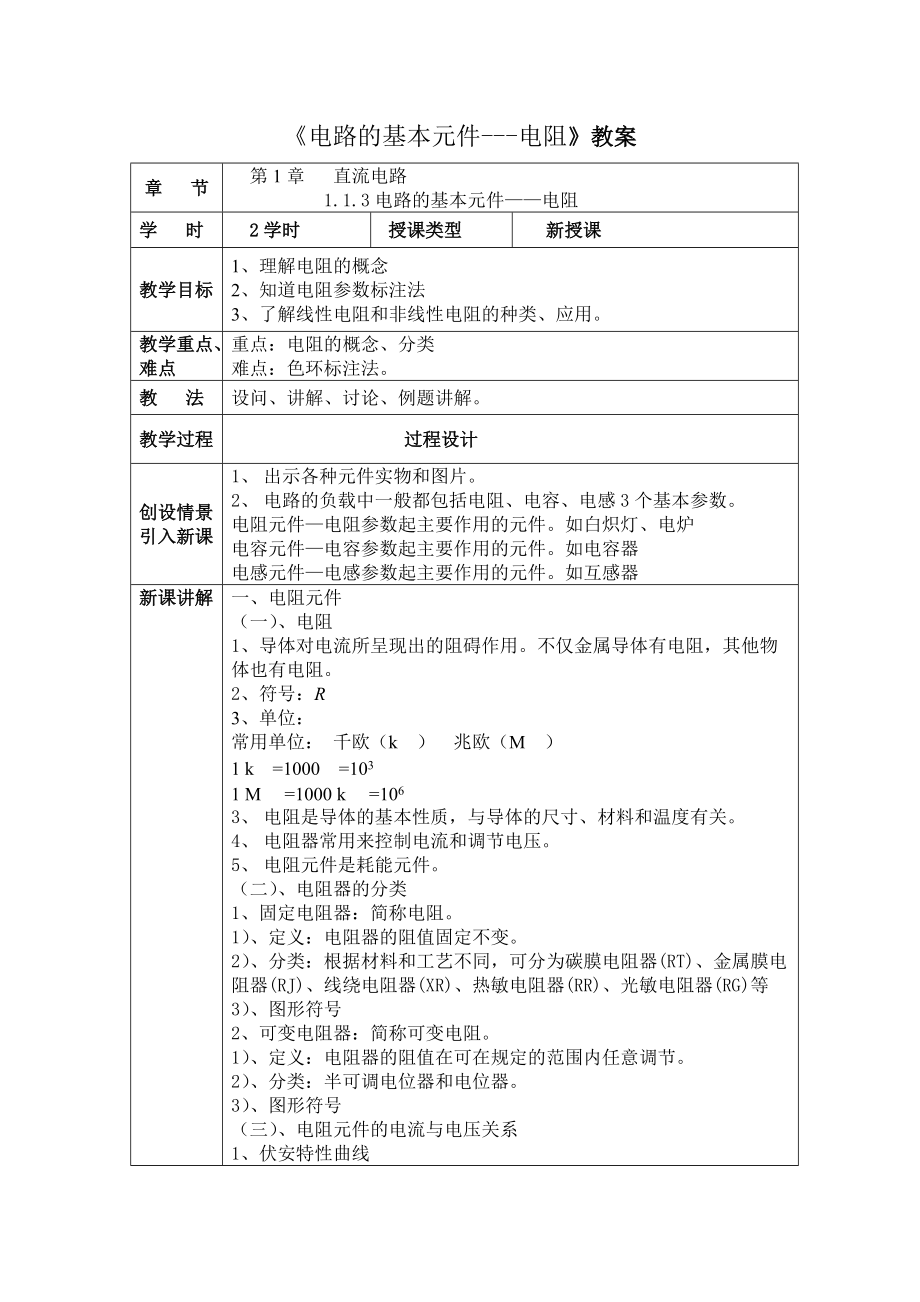

《电路的基本元件---电阻》教案章 节第1章 直流电路1.1.3电路的基本元件——电阻学 时 2学时授课类型新授课教学目标1、理解电阻的概念2、知道电阻参数标注法3、了解线性电阻和非线性电阻的种类、应用教学重点、难点重点：电阻的概念、分类难点：色环标注法教 法设问、讲解、讨论、例题讲解教学过程过程设计创设情景引入新课1、 出示各种元件实物和图片2、 电路的负载中一般都包括电阻、电容、电感3个基本参数电阻元件—电阻参数起主要作用的元件如白炽灯、电炉电容元件—电容参数起主要作用的元件如电容器电感元件—电感参数起主要作用的元件如互感器新课讲解一、电阻元件（一）、电阻1、导体对电流所呈现出的阻碍作用不仅金属导体有电阻，其他物体也有电阻2、符号：R 3、单位：W常用单位： 千欧（kW） 兆欧（MW）1 kW=1000W=103W1 M W=1000 k W=106W3、 电阻是导体的基本性质，与导体的尺寸、材料和温度有关4、 电阻器常用来控制电流和调节电压5、 电阻元件是耗能元件二）、电阻器的分类1、固定电阻器：简称电阻1）、定义：电阻器的阻值固定不变2）、分类：根据材料和工艺不同，可分为碳膜电阻器(RT)、金属膜电阻器(RJ)、线绕电阻器(XR)、热敏电阻器(RR)、光敏电阻器(RG)等3）、图形符号2、可变电阻器：简称可变电阻。
1）、定义：电阻器的阻值在可在规定的范围内任意调节2）、分类：半可调电位器和电位器3）、图形符号（三）、电阻元件的电流与电压关系1、伏安特性曲线如左图所示，电阻两端的电压和通过电阻电流成线性关系，这种电阻称为线性电阻如右图所示，电阻两端的电压和通过电阻电流不具备线性关系，这种电阻称为非线性电阻a、线性电阻常见的线性电阻有碳膜电阻器、金属膜电阻器、线绕电阻器b、电阻参数标注：① 直接标注在电阻上；② 色环标注色环表示的意义如表所示颜 色有效数字乘 数允许偏差（%）工作电压/V银色10 -2± 10金色10 -1± 5黑色010 -04棕色110 1± 16.3红色210 2± 210橙色310 316黄色410 425绿色510 5± 0.532蓝色610 6± 0.2540紫色710 7± 0.150灰色810 863白色910 9+ 50，- 20无色± 204环电阻色标示例4环电阻一般是碳膜电阻，用3个色环表示电阻，用一个色环表示误差5环电阻色标色标示例5环电阻一般是金属膜电阻，用4个色环表示电阻，用一个色环表示误差2．非线性电阻热敏电阻分为两类1）、负温度系数热敏电阻，简称NTC电阻,其电阻随温度升高而急剧下降。
应用于温度测量和温度调节，还可以作为补偿电阻如汽车温度传感器中的热敏电阻就属于NTC电阻2）、正温度系数热敏电阻，简称PTC电阻其电阻随温度升高而急剧增大PTC电阻可用于过热保护和延时开关压敏电阻：在低电压时具有较大的电阻，当电压叫大时，电阻变小当电压过高时，压敏电阻可起到分流作用，因而常被用来进行过压保护汽车进气压力传感器中就用到了压敏电阻教 学总 结1．线性电阻元件电流、电压特性直线的斜率能反映电阻值的大小2．工程应用中常用电阻元件为：课堂练习名词解释（5） （P36）作 业1．复习本节课的内容2．用教师提供的色环电阻利用色环标注法计算出电阻的规格。
