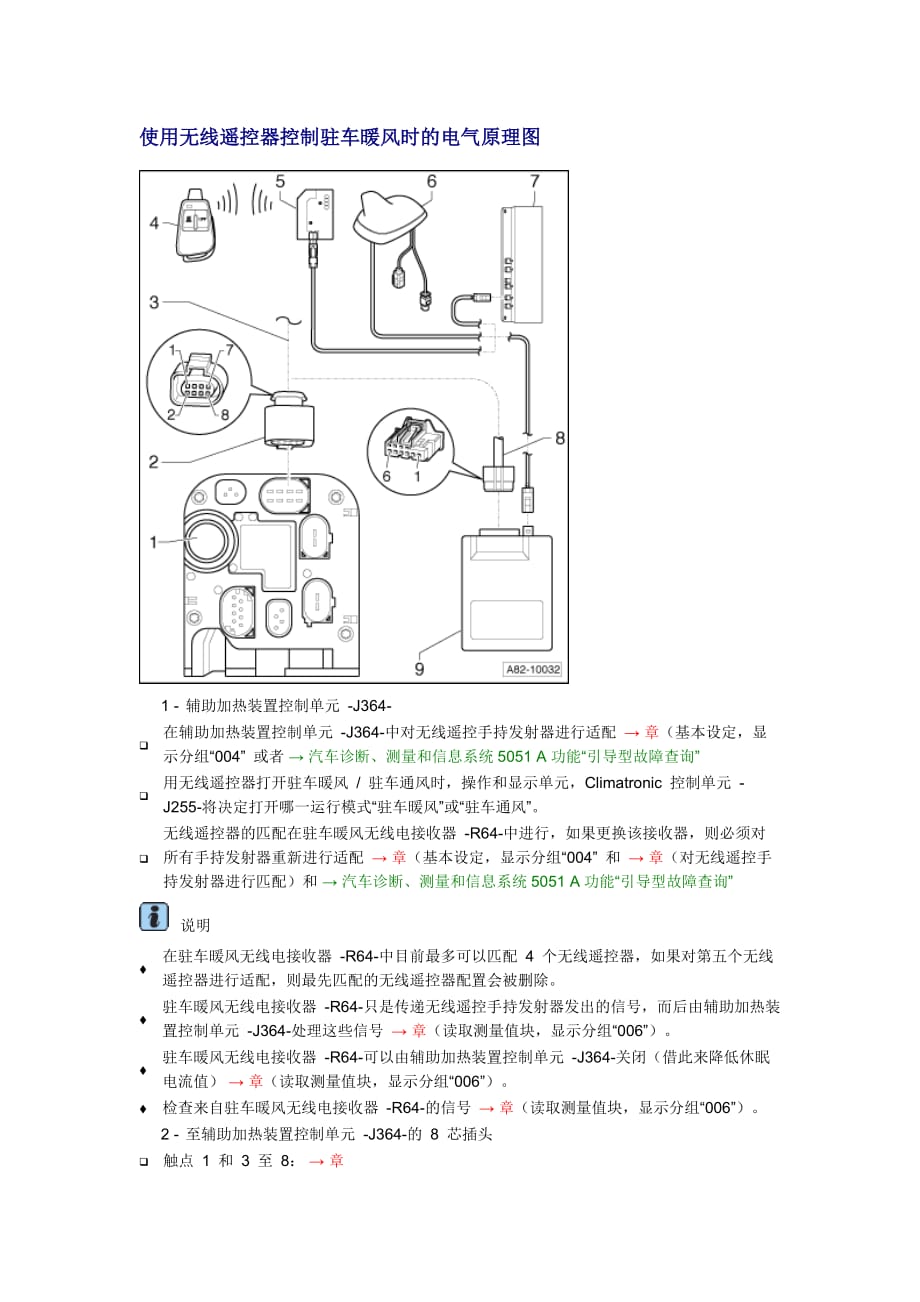

使用无线遥控器控制驻车暖风时的电气原理图1-辅助加热装置控制单元 -J364-q 在辅助加热装置控制单元 -J364-中对无线遥控手持发射器进行适配 →章（基本设定，显示分组“004” 或者 →汽车诊断、测量和信息系统5051 A功能“引导型故障查询”q 用无线遥控器打开驻车暖风 / 驻车通风时，操作和显示单元，Climatronic 控制单元 -J255-将决定打开哪一运行模式“驻车暖风”或“驻车通风”q 无线遥控器的匹配在驻车暖风无线电接收器 -R64-中进行，如果更换该接收器，则必须对所有手持发射器重新进行适配 →章（基本设定，显示分组“004” 和 →章（对无线遥控手持发射器进行匹配）和 →汽车诊断、测量和信息系统5051 A功能“引导型故障查询” 说明t 在驻车暖风无线电接收器 -R64-中目前最多可以匹配 4 个无线遥控器，如果对第五个无线遥控器进行适配，则最先匹配的无线遥控器配置会被删除t 驻车暖风无线电接收器 -R64-只是传递无线遥控手持发射器发出的信号，而后由辅助加热装置控制单元 -J364-处理这些信号 →章（读取测量值块，显示分组“006”）t 驻车暖风无线电接收器 -R64-可以由辅助加热装置控制单元 -J364-关闭（借此来降低休眠电流值） →章（读取测量值块，显示分组“006”）。
t 检查来自驻车暖风无线电接收器 -R64-的信号 →章（读取测量值块，显示分组“006”）2-至辅助加热装置控制单元 -J364-的 8 芯插头q 触点 1 和 3 至 8： →章q 触点 2：检查驻车暖风无线电接收器 -R64-的数据导线（打开和关闭信号输入到辅助加热装置控制单元 -J364-内） →章（读取测量值块，显示分组“006”）q 如果无线电接收器处于省电模式下，则操作无线遥控手持发射器的打开或关闭按钮时以及在此之后，都不会发出信号 →章（读取测量值块，显示分组“006”）q 对插头进行电气检测 →章（电气检测）和 →汽车诊断、测量和信息系统 VAS5051 的“引导型故障查询”功能3-至汽车导线束的连接 →电路图、电气系统故障查询和安装位置4-无线遥控手持发射器q 用于打开和关闭功能“驻车暖风 / 驻车通风” →章q 按压按钮时所安装的指示灯亮起或闪烁（绿色或红色）q 更换电池 →章q 为了使无线遥控器识别到按钮的操作并发送无线电信号，必须按住相应按钮至少约 2 秒钟 →使用说明书q 如果更换驻车暖风及辅助加热装置控制单元 -J364-，则至少应检查一个手持发射器的功能，必要时重新适配所有手持发射器 →章（基本设定，显示分组“004”和 →章（对无线遥控手持发射器进行匹配）和 →汽车诊断、测量和信息系统5051 A功能“引导型故障查询”q 如果更换驻车暖风无线电接收器 -R64-，则必须对所有手持发射器重新进行适配 →章（基本设定，显示分组“004”和 →章（对无线遥控手持发射器进行匹配）和 →汽车诊断、测量和信息系统5051 A功能“引导型故障查询”q 驻车暖风无线遥控手持发射器有不同的型号，在奥迪 A6 上只允许使用型号为“T90”的遥控器 →章 →零件目录5-天线模块（旅行车）q 根据汽车的装备情况，也可以安装一个车顶天线替代天线模块q 在电路图和维修手册“通信”中，其名称取决于汽车装备情况 →电路图、电气系统故障查询和安装位置 和 →维修分组号91q 通过这个天线模块不仅能接收无线遥控手持发射器发出的无线电信号，而且也能将接收确认信号发回到手持发射器 说明在这个车型上驻车暖风的天线安装在左后侧窗玻璃内，天线模块位于侧窗玻璃下、左侧行李箱侧饰板后。
q 拆卸和安装 →维修分组号916-车顶天线（旅行车）q 根据汽车的装备情况，也可以安装一个天线模块替代车顶天线q 在电路图和维修手册“通信”中，其名称取决于汽车装备情况 →电路图、电气系统故障查询和安装位置 和 →维修分组号91q 通过这个车顶天线不仅能接收无线遥控手持发射器发出的无线电信号，而且也能将接收确认信号发回到手持发射器q 拆卸和安装 →维修分组号917-天线模块（轿车）q 在电路图和维修手册“通信”中，其名称取决于汽车装备情况 →电路图、电气系统故障查询和安装位置 和 →维修分组号91q 通过这个天线模块不仅能接收无线遥控手持发射器发出的无线电信号，而且也能将接收确认信号发回到手持发射器 说明驻车暖风的天线安装在后窗玻璃内，天线模块位于第三刹车灯右侧q 拆卸和安装 →章 →维修分组号918-至驻车暖风无线电接收器 -R64-的 6 芯插头q 触点 3、4 和 5 未占用 →电路图、电气系统故障查询和安装位置q 触点 1：供电（总线端“30”）q 触点 2：至驻车暖风（至辅助加热装置控制单元 -J364-）的数据导线，打开和关闭信号输出到辅助加热装置控制单元 -J364- →章（读取测量值块，显示分组“006”）。
q 如果无线电接收器处于省电模式下，则操作无线遥控器的打开或关闭按钮时以及在此之后，都不会发出信号 →章（读取测量值块，显示分组“006”）q 触点 6：接地9-驻车暖风无线电接收器 -R64-q 拆卸和安装 →章q 收到无线电信号（打开或关闭驻车暖风 / 驻车通风）时发送信息到辅助加热装置控制单元 -J364-q 通过天线将接收确认信号发回到手持发射器q 只允许安装型号为“Telestart T90”的无线电接收器q 可以由辅助加热装置控制单元 -J364-关闭（借此降低休眠电流值）q 检查来自驻车暖风无线电接收器 -R64-的信号 →章（读取测量值块，显示分组“006”）和 →汽车诊断、测量和信息系统 VAS5051 的“引导型故障查询”功能 说明t 无线遥控手持发射器在驻车暖风无线电接收器 -R64-中，而不是在辅助加热装置控制单元 -J364-中进行适配 →章（基本设定，显示分组“004”和 →章（对无线遥控手持发射器进行匹配）和 →汽车诊断、测量和信息系统5051 A功能“引导型故障查询”t 驻车暖风无线电接收器 -R64-只是传递无线遥控手持发射器发出的信号，而后由辅助加热装置控制单元 -J364-处理这些信号 →章（读取测量值块，显示分组“006”）。
