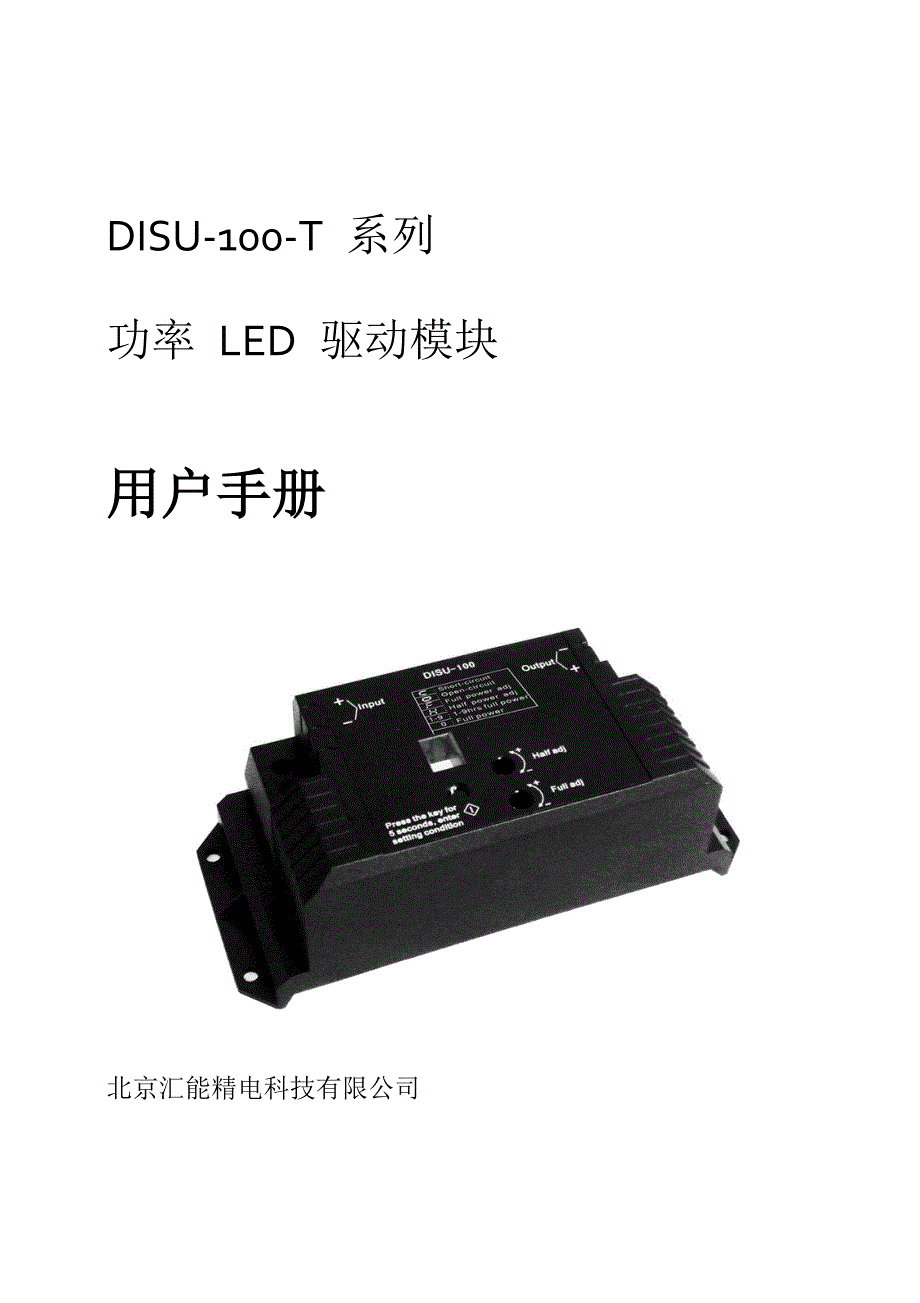

DISU-100-T 系列功率 LED 驱动模块用户手册北京汇能精电科技有限公司特点: ●超宽输入电压范围: DC11.0V—DC16V ，12V 系统; DC20.0V—DC32V ，24V 系统; ●高精度恒流控制，控制精度优于 ± 2 ％ ●采用先进的 Two-Phase Boost 电路，高效率和高可靠性LED 功率 50W 内效率不低于 88 ％，50W -100W不低于 92 ％●高功率密度设计，体积小，易于安装●宽的工作温度;工业标准;工作温度- 30℃ / + 65 ℃ ●自然冷却方式●可调节输出电流，包括全功率电流和半功率电流●内置数码显示功率控制单元，自己实现半功率控制，全功率转换为半功率时间本机设定●完整的全自动电子保护功能，包括：输入极性反接保护;输出短路保护；输出开路保护； 半功率调节全功率调节数码显示功率控制单元产品外观接线端子定义输入 +输入 –输出–输出+安装及使用1. 模块尺寸2. 接线端子规格电气规格：220V10A 导线规格：0.5～4mm 2 3．电缆：电缆应尽可能短电流密度，对于铜芯电缆应小于 2A/mm24．功率 LED 的连接请连接功率 LED 光源的输入端至本功率 LED 驱动模块的输出端子。
注意“ + ”和“ - ” 5．功率 LED 驱动模块与电源的连接： 请连接电源线至本模块的输入端子并注意“ + ”和“ - ” 请确保输入电源符合本模块的电源要求6．功率 LED 驱动模块和太阳能控制器连接如下图7．数码显示功率控制单元的设置作为具有数码显示功率控制单元的 LED 恒流模块，在开启多长时间进入半功率工作模式可以用本机设置完成，可设置时间由 1 小时至 9 小时在模块上电后，运行到设置的时间后，该模块将自动减少一半的输出功率，使 LED 光源进入半功率工作状态具体设置方法：按下设置键时，数字将显示设置值按下设置键 5 秒钟以上，数字 LED 会闪烁在这种情况下，按动设置键修改数字值，直至显示所需的数字值，停止按键，10 秒钟后数字 LED 将停止闪烁，设置完成数码管显示数字对应工作模式和状态如下：显示 表示一直工作在全功率工作模式 显示 表示工作 1 小时后进入半功率工作模式显示 表示工作 2 小时后进入半功率工作模式显示 表示工作 3 小时后进入半功率工作模式显示 表示工作 4 小时后进入半功率工作模式显示 表示工作 5 小时后进入半功率工作模式显示 表示工作 6 小时后进入半功率工作模式。
显示 表示工作 7 小时后进入半功率工作模式显示 表示工作 8 小时后进入半功率工作模式显示 表示工作 9 小时后进入半功率工作模式8．输出电流调整在模块的面板上，有两个小调节旋钮，使用-字型螺丝刀调整旋钮，输出电流会发生变化 “半功率调节扭”为半功率输出的功率调整旋钮， “全功率调节扭”为全功率输出的功率调整旋钮如果需要调整模块在半功率和全功率工作状态下的输出功率时，按以下方法调节1）半功率调节方法，按下设置键 5 秒钟以上，数字LED 会闪烁，此时按动设置键 LED 数码管上显示的值会变化，直至 LED 数码管显示 闪烁此时，恒流模块进入半功率工作模式，调节“半功率调节扭” ，使输出达到预期的半功率的输出功率2）全功率调节方法，调整完半功率后，按动设置键LED 数码管上的显示值会变化为 闪烁此时，恒流模块进入全功率工作模式，调节“全功率调节扭” ，使输出达到预期的全功率的输出功率9．故障状态的指示显示 表示负载端开路显示 表示负载端短路10．技术参数表型号 l DISU 50 – 12 - TDISU 100 – 24 - T额定电压 DC (V ) 12 24运行电压范围 DC (V ) 11 — 16 20 — 32输入功率 (W) 10 — 50 10 — 120输入电流 ( A ) 0.5 — 5.5 0.5 — 5.5输出电压 DC (V )，由光源电压决定15 — 40 30 — 40输出电流 ( A ) 0.3 — 3.5 0.3 — 4输出恒流精度优于 ﹤2% ﹤2%典型效率 90—93%数码显示功率控制单元 有 有工作温度 -30℃ — +65℃如有变更，恕不另行通知。
