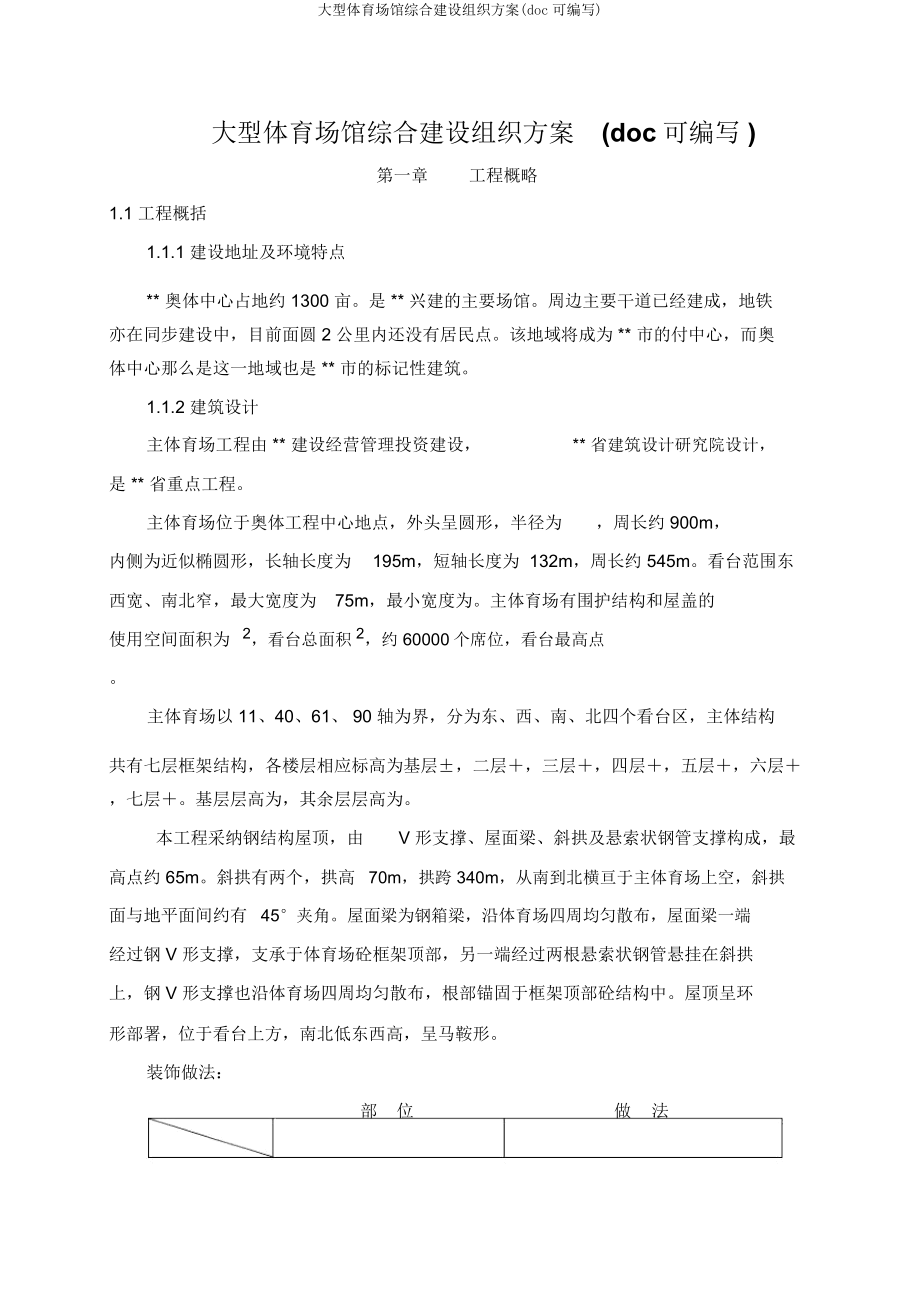

大型体育场馆综合建设组织方案(doc可编写)大型体育场馆综合建设组织方案 (doc可编写 )第一章 工程概略1.1 工程概括1.1.1 建设地址及环境特点** 奥体中心占地约 1300 亩是 ** 兴建的主要场馆周边主要干道已经建成，地铁亦在同步建设中，目前面圆 2 公里内还没有居民点该地域将成为 ** 市的付中心，而奥体中心那么是这一地域也是 ** 市的标记性建筑1.1.2 建筑设计主体育场工程由 ** 建设经营管理投资建设， ** 省建筑设计研究院设计，是 ** 省重点工程主体育场位于奥体工程中心地点，外头呈圆形，半径为 ，周长约 900m，内侧为近似椭圆形，长轴长度为 195m，短轴长度为 132m，周长约 545m看台范围东西宽、南北窄，最大宽度为 75m，最小宽度为主体育场有围护结构和屋盖的使用空间面积为 2，看台总面积2，约 60000个席位，看台最高点主体育场以 11、40、61、 90 轴为界，分为东、西、南、北四个看台区，主体结构共有七层框架结构，各楼层相应标高为基层±，二层＋，三层＋，四层＋，五层＋，六层＋，七层＋基层层高为，其余层层高为本工程采纳钢结构屋顶，由 V 形支撑、屋面梁、斜拱及悬索状钢管支撑构成，最高点约 65m。
斜拱有两个，拱高 70m，拱跨 340m，从南到北横亘于主体育场上空，斜拱面与地平面间约有 45°夹角屋面梁为钢箱梁，沿体育场四周均匀散布，屋面梁一端经过钢 V 形支撑，支承于体育场砼框架顶部，另一端经过两根悬索状钢管悬挂在斜拱上，钢 V 形支撑也沿体育场四周均匀散布，根部锚固于框架顶部砼结构中屋顶呈环形部署，位于看台上方，南北低东西高，呈马鞍形装饰做法：部 位 做 法大厅、商场4 厚 188 型吸声橡胶地板地面库房、设备间自流平环氧胶泥 1－2 厚内环道、场外步道烧毛岗石公共走道、楼梯间4 厚 188 型吸声橡胶地板洗手间、小卖、饮料间防滑地砖楼面设备用房自流平环氧胶泥 1－2 厚包厢、 VCP房间、安合厅双层木地板二层进口外至连结桥烧毛板岗石看台细石砼玻璃幕墙基层 VCP进口、二层南北干挂岗石外墙进口AA5005铝镁塑复合板亚光氟碳 PVDF金属漆设备用房内墙涂料内墙洗手间、小卖、厨房瓷砖会议、包厢高级丝稠乳胶漆所有公共局部、 VCP室内AA5005铝镁塑复合板各层设备用房涂料各层公共用房乳胶漆平顶公共走道、包厢工程板 ( 防潮系列 )洗手间、淋浴间、小卖无孔铝合金金属板看台顶棚AA5005铝镁塑复合板七层不上人保温屋面三元乙丙 HL 防水预柔性卷材屋面观众席上方蓬盖金属板、三元乙丙 HL 防水预柔性卷材蓬盖前缘透光板天幕建筑功能基层为办公、商业、新闻媒体用房、运发动歇息等，二层为检票大厅，看台及局部商业用房，三层为看台及包箱，四层为看台及大厅，五层为包箱及办公等，六层为局部商业用房，七层为看台。
主要装饰做法见前页表1.1.3 结构设计①根基：本工程采纳钻孔灌输桩，桩顶设独立桩承台、地梁 承台高度1400 ～ 1800mm，有多种规格尺寸最小为 1400 × 1400mm、 1600 × 1600mm、最大为 5000×5000mm、6400×4000mm，地梁宽度有 400mm、600mm，高度有 1200、 1400mm等在南北区 D－M轴局部范围内－ 1.10m 处设现浇板，板厚 200mm根基砼强度等级为 C35屋面钢拱支座承台位于南北双侧，共有四个，每个拱脚根基长 30m，宽 18m，高3m钢拱两头承台用截面为 1450×1050mm的预应力梁连结，梁内各设 8 束 24Φ j钢铰线②主体：本工程主体结构为框架－剪力墙结构，按七度抗震布防砼强度等级为C40柱：框架柱最内侧为矩形，截面尺寸为 400× 600mm，其余为圆形，有 Φ800、Φ 1200 两种规格，中部为 Φ 1200，内外侧为 Φ800，柱网尺寸有 7.32 ×8m,14.64 × 8m此中 G轴局部框架柱在± 0.00 ～＋ 26.20m 为 Φ1200 圆形柱，在＋以上为分叉斜柱，呈 Y 形，共有 16 根，位于东西区中间部位，斜柱最大长度约为19m，框架柱配筋 Φ 20～Φ 32。
梁：所有框架梁均采纳后张法预应力梁，环向梁宽 400～600mm，梁高 850～1200mm，最大梁跨度为，全局部为弧形径向框架梁宽 600mm，高度 900～1600mm在六层大看台处，斜向梁截面最大处达 2700mm，散布在东西区中间部位沿钢结构屋盖支座处四周部署有一条环梁，截面尺寸 1500×1200mm，呈马鞍形，从四层楼面过渡到屋顶大看台顶端，标高从＋ 16.60m 过渡到＋板：各楼层均为现浇钢筋砼板，板厚为 140mm，局部看台板为 80mm厚剪力墙：本工程电梯井及核心筒为钢筋砼剪力墙结构，基层墙厚 400mm，上部墙厚300mm1.1.4 电气照明工程电气照明工程为一般照明系统〔包含正常照明和应急照明〕、接地装置及等电位联系系统及局部动力系统的安装工程，详细为从低压配电室的低压柜下端到各层照明灯具、插座的所有安装工作，以及因为与照明混配、难以切割的局部小容量动力安装工程1.1.5 给排水工程给排水工程主要包含冷、热水供应、雨水排水、污水排水、场所排水等安装工程冷水管采纳内嵌入式衬塑〔聚丙烯〕钢管，卡环式连结热水系统干管采纳机械循环热水管道为薄壁紫铜管，焊接饮水系统，大平台均匀部署饮水口，由两台净水机组循环、过滤、消毒供应，饮用水机房设于体育场一层设备房内。
三层及五层嘉宾间的开水间内设电开水炉供嘉宾及管理人员用水场所浇洒，看台上每片区出口处的洁净间均布设一冲刷龙头，以方便座位冲洗田径场跑道冲刷用水接自一层给水系统，冲刷水接口是设置在场内防暴沟内侧墙上的八个水龙头，跑道冲刷水与一层给水系统连结处布防污间隔阀场内草坪喷用水取自 2个 80 吨水池，由训练场泵房内的两台水泵吸水供应〔一备一用或同时使用均可〕雨、污水排水，本工程按雨、污分流制排水重力流雨水管及污水管采纳UPVC隔音空壁塑料排水管，粘接压力流雨水管采纳HPDE 塑料管〔抗正压，抗负压〕室内明敷并需要与建筑外形协调的雨水管采纳SUS304不锈钢管，焊接室外雨、污水采纳加筋UPVC塑料管，橡胶圈接口1.1.6 暖通工程本工程四个区分为四个完好独立的空调水系统，均采纳机械循环异程式系统，高位膨胀水箱定压空调水系统补水经全自动钠离子互换器办理后直接补入膨胀水箱公共洗手间及包间内小洗手间均设机械排风系统，排出室内浑浊空气一层设备用房分别设置机械排风系统，自然补风厨房排油烟预留排油烟竖井，油烟经办理后经竖井排出屋面1.1.7 智能系统工程本工程智能系统包含 1〕通信网络系统； 2〕计算机网络系统及办公自动化； 3〕综合布线系统； 4〕建筑机电设备自动化管理控制系统； 5〕公共播放及紧急播放子系统； 6〕电视监控系统； 7〕数字会议系统及同声传译； 8〕电子显示屏系统； 9〕电视转播及议论子系统； 10〕电源与接地； 11〕计时计分系统。
1.1.8 消防设计本工程消防水源为城市自来水，在屋顶设有 18m3 消防水箱利用游泳比赛池和跳水池作为奥体中心消防水池本工程室内消火栓箱部署在走道、大厅等显然易取部位，室外设两组消防水泵接合器，在门厅、走道、歇息室、赛事管理房、换衣室、厨房、餐厅等部位设置自动喷水灭火消防系统1.2 场区地质状况1.2.1 工程地形地貌主体育场场所位于长江漫滩之上，地势平展，原为乡村及农田，并有大面积的水塘，目前水塘已经填平成为暗塘，暗塘主要位于西看台区及中间比赛场所部位本工程根基施工时会碰到的土层以下：① -1 层：新填土，杂色，松懈，层厚 0.9 ～，散布于有暗塘的范围，为房渣垃圾，不宜利用① -2 层：淤填土，灰褐色～灰黑色，流塑，层厚 0.5 ～散布于有暗塘的范围，含有大批有机质、腐木、烂草、土质差，不宜利用① -3 素填土，灰褐色，可塑～软塑，层厚 0.6 ～，该层夹碎砖，不均匀，土质差，不宜利用②层淤泥质土，灰色，流塑，层厚 2～，该层为高压缩性土，土质差③层粉土，粉砂互层，灰色，很湿，饱和，稍密～松懈，层厚 1.5 ～该层夹有薄层淤泥质土，土质差④－ 1 层，粉砂～细砂、灰色、饱和、稍密，层厚 5.6 ～，该层夹有薄层粉质黏土，土质差。
本工程所在场所地势低平，简单产生积水，施工过程中一定采纳有效的排水举措，特别在雨季更是这样1.2.2 水文地质本工程所接触到的地下水主要为潜水，含水层厚度 6 ～7M，水量丰富，水位埋深0.36 ～，并受季节变化影响，地下水对混凝土及钢筋无侵害性地面水主假如雨水汇水，如前文所述，因为地势低洼，地面积水不易清除，会给施工造成必定影响1.2.3 气象状况施工区气象条件以下： ** 地域属亚热带季风性湿润天气，春、夏、秋、冬四时分明，年降水 1000mm左右，时最大降水 50mm，最冷月〔 1 月〕均匀气温 2～ 3℃〔极端最低 -13 ℃〕，最热月〔 7 月〕均匀气温 28℃〔极端最高 42℃〕冬天长约 4 个月，〔均匀温度低于 12℃，从 11 月下旬至次年 3 月中旬〕此中均匀气温低于 5℃的时间均有 2个月主要灾祸性天气有：冬天寒流、夏季梅雨及伏旱，夏秋天台风等1.3 施工条件1.3.1 场区施工道路本工程位于 ** 河西地域江东南路、纬八路、青石埂路、上新河路之间，上述干道除纬八路正在兴建外，其余三条路具备正常通行通力，体育场与这四条干道经过 2 号路、 3 号路、支 2 号路、支 3 号路、支 4 号路，支 1 号路等 6 条场内道路连结，这六条路路基已做好，具备车辆正常通行能力，距体育场中心约 160m 建有一条 9 米宽环形马路，灵巧车辆能够通行。
环形路将上述场内六条道路连通体育场东西南北四侧各有一片空地可作为生产用地。
