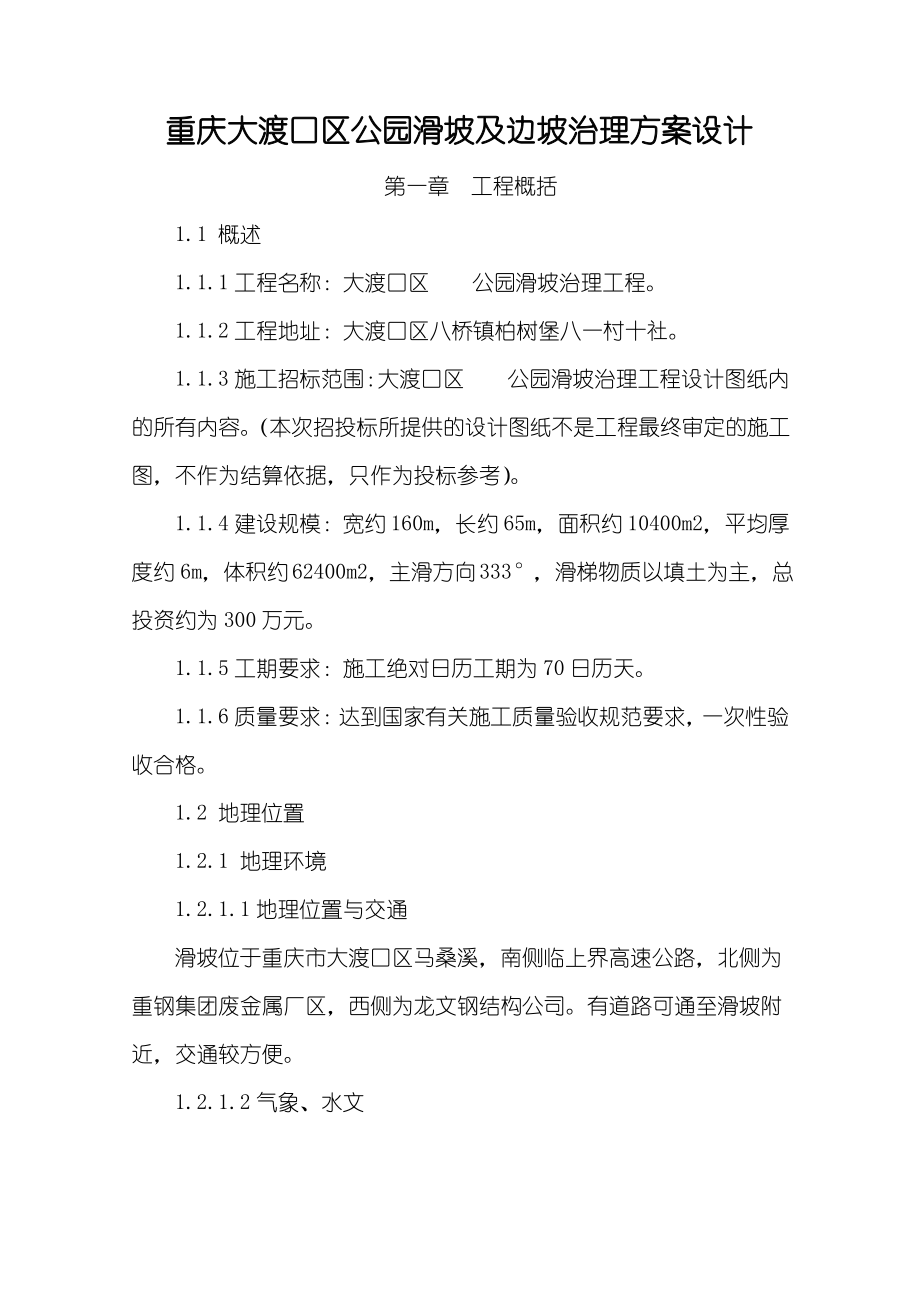

重庆大渡口区公园滑坡及边坡治理方案设计重庆大渡口区公园滑坡及边坡治理方案设计第一章工程概括1.1 概述1.1.1 工程名称：大渡口区公园滑坡治理工程1.1.2 工程地址：大渡口区八桥镇柏树堡八一村十社1.1.3 施工招标范围： 大渡口区公园滑坡治理工程设计图纸内的所有内容 （本次招投标所提供的设计图纸不是工程最终审定的施工图，不作为结算依据，只作为投标参考） 1.1.4 建设规模：宽约160m，长约 65m，面积约 10400m2，平均厚度约 6m，体积约62400m2，主滑方向333，滑梯物质以填土为主，总投资约为 300 万元1.1.5 工期要求：施工绝对日历工期为 70 日历天1.1.6 质量要求：达到国家有关施工质量验收规范要求， 一次性验收合格1.2 地理位置1.2.1 地理环境1.2.1.1 地理位置与交通滑坡位于重庆市大渡口区马桑溪，南侧临上界高速公路，北侧为重钢集团废金属厂区，西侧为龙文钢结构公司有道路可通至滑坡附近，交通较方便1.2.1.2 气象、水文滑坡区属亚热带湿润气候区内多年平均降雨量 1094.6mm，年最大降雨量 1544.8mm， 年最小降雨量 740.1mm。
降雨多集中在 59 月份，约占全年降雨的 69%，79 月常有大雨和大暴雨，最大日降雨量达192.9mm（1956 年 6 月 25 日） 场地东北约 500m 处为长江，场地内无地表水体1.2.2 地质环境1.2.2.1 地形地貌场地属丘陵缓坡地貌，地形总体南高北低，地形总体较平缓，滑坡地段地形坡角 1012，后缘坡度较陡，坡度达3050，前缘为基岩陡坎最高点位于后缘，高程约为 240m，最低点位于前缘，约为199m，相对高差约 41m1.2.2.2 地质构造及地震场地位于观音峡背斜南倾没端近轴部， 岩层倾向 222，倾角平缓3 场地及附近无断层构造 岩体主要发育两组裂隙：（1） 组产状 861127784； （2）组 45746268裂隙主要分布在陡坎上的砂岩中其余地段的裂隙多呈闭合状或局部微张开，裂面较平直场地内裂隙不发育场地内地质构造条件简单根据地勘报告，勘察区属地震基本烈度度区，地震动峰值加速度为 0.05g，地震动反应谱特征周为0.35s，设计地震分组第一组抗震设防烈度 6 度，设计基本地震加速度为 0.05g1.2.2.3 地层岩性场地内地层自上而下依次为：第四系全新统人工填土（Q4ml） 、残坡积粉质粘土（Q4el+dl） 、侏罗系中统沙溪庙组（J2s）的泥岩、砂岩及泥质砂岩。
1）土层(1)素填土（Q4ml）杂色，由泥岩、砂岩碎块、碎屑等组成，碎块直径230cm，含量占 2030%，松散稍密，堆填时间23 年厚 1.10m(ZK1)8.20m(ZK8)2)粉质粘土（Q4el+dl）灰褐色、红褐色，可塑状，干强度中等，韧性中等，稍有光泽，无摇震反应厚 0.50m(ZK10)5.60m(ZK5)2）岩层(1)泥岩紫红色，泥质结构，中厚层状构造，以粘土矿物为主，局部含砂质较高滑坡区14 个钻孔均有揭露，为滑坡区主要岩层，厚度0.38m(ZK6)16.10m(ZK13，未揭穿) (2)砂岩灰白色、灰褐色，细粒结构，中厚层状构造主要矿物为长石、石英和云母等，泥质胶结，局部泥质含量较高或夹薄层泥岩在14 个钻孔内有揭露，为滑坡区次要岩层，厚 1.50m(ZK1)10.10m(ZK9，未揭穿)3)泥质砂岩灰褐色，粉砂质结构，中厚层状构造，泥质胶结在 ZK4 钻孔内有揭露，厚 3.00m4)砂质泥岩灰褐色，泥质结构，中厚层状构造，砂质含量较高在 ZK1 钻孔内有揭露，厚 4.20m1.2.2.4 水文地质条件场地位处浅丘缓坡地带，大气降水和地表水易沿斜坡排泄区内地下水的类型主要为松散类孔隙水和基岩裂隙水。
场地内的土层为相对隔水的粉质粘土和以泥岩碎块石为主的素填土，松散类孔隙水贫乏；基岩以相对隔水的泥岩为主，故基岩裂隙水也贫乏雨季降水后，多数雨水快速从地表排泄，少量下渗至土中和强风化岩石中勘察期间，对场地内的钻孔进行终孔水位观测，均为干孔1.3 设计概括该滑坡位于大渡口区马桑溪，宽约 160m，纵向长约 65m，面积约10400m2，平均厚度约 6.0m，体积约 6.24104m3，主滑方向 333,滑体物质以填土为主，为一小型滑坡2008 年暴雨期间，滑坡前缘发生滑动，将坡脚下的重钢废金属厂围墙冲垮，长度约 3m；若滑坡整体滑动，将危害到重钢废金属厂及厂边外侧的厂内铁路的正常运行，故对该滑坡进行必要的勘察及有效的治理是较为紧迫的，工程防治等级为二级1.3.1 设计依据1）重庆川东南地质工程勘察院于 2009 年 5 月编制的重庆市大渡口区公园滑坡及办公用房岩土工程勘察报告（直接详勘） （审查号 ） 2）有关规范及图集建筑边坡支护技术规范GB50330-2002；建筑地基基础设计规范 （GB50007-2002） ；混凝土结构设计规范(GB50010-2002)；土方及爆破工程施工及验收规范(GBJ 201-83)；砌体结构设计规范(GB50003-2001)；挡土墙图集 （04J008） ；地质灾害防治工程设计规范 （DB50/5029-2004） ；1.3.2 标准及安全系数：要求治理后的重庆市大渡口区公园滑坡在工况 1 和工况 2 的稳定系数分别不小于 1.15 和 1.15。
防治工程结构设计基准期为 50 年1.3.3 岩土设计参数（1）滑体人工填土天然重度值：21.50kN/m3；人工填土饱和重度经验值：22.00kN/m3；（2）滑带土粉质粘土（滑带土）天然重度室内试验值：20.10kN/m3；粉质粘土（滑带土）饱和重度室内试验值：20.50kN/m3粉质粘土承载力特征值建议值 180kPa3）滑床建议以中等风化泥岩或砂岩作为防治工程持力层岩体抗剪强度指标：中等风化泥岩 C=1.07Mpa0.200.90=0.192Mpa，=34.20.85=29；中等风化砂岩C=6.09Mpa0.200.90=1.096MPa，=450.85=38.2泥岩天然抗压强度值取 4.3MPa，饱和抗压强度值取 2.6MPa砂岩天然抗压强度值取 33.2MPa，饱和抗压强度值取 25.3MPa泥岩地基承载力特征值： 2.6MPa0.35=910kPa砂岩地基承载力特征值： 25.3MPa0.35=8855kPa泥岩天然重度： 24.99kN/m3；砂岩天然重度：24.97kN/m3泥岩岩体变形模量1273.2MPa0.70=891.2MPa， 泊松比取0.35；砂岩岩体变形模量 4635MPa0.70=3244.5MPa，泊松比取 0.13。
泥岩岩体抗拉强度值：0.28MPa0.20=56kPa；砂岩岩体抗拉强度值：1.96MPa0.20=392kPa泥岩水平抗力系数 取60MN/m3;砂岩水平抗力系数： 取250MN/m3人工填土水平抗力系数的比例系数 8MN/m4；粉质粘土水平抗力系数的比例系数 15MN/m4泥岩与锚固体粘结强度特征值 frb取 135kPa， 砂岩与锚固体粘结强度特征值 frb取 550kPa4）滑坡上考虑 2.5KN/m2 的荷载;抗滑桩布置见下表 4.3表 4.3 滑桩布置表平均剖面滑坡推力桩长编号（KN/m）(m)1-13-3（m）4.03.039461015544.5315.21.5X2.0511.1011.21.0X1.5径（m）度（m）桩身直桩间距控制长桩数注；1）以上滑坡推力为桩后填土后的下滑力，土压力为水平力，且为设计值；2）桩顶高程为根据滑体不从桩顶剪出验算确定的，验算过程见计算书1.3.4 截、排水工程为拦截滑坡区外的地表水及即时将滑坡区内的地表水引出滑坡区外，对滑坡起到辅助治理作用，并将其作为安全储备，为此在滑坡后缘及两侧 2-5m 以外的稳定地段布置截水沟，在滑坡体内，在垂直滑坡滑动方向设纵向排水沟，及时将滑体内的地表水排走，在沿滑动方向设横向排水沟，及时将截水沟和纵向排水沟地表水汇集并排出滑坡体内。
具体布置详见平面图（沟身厚度均为200mm）1. 公式选用及断面设计考虑到滑坡范围无明显冲沟，因此排水工程对稳定滑坡的作用效果不明显,本工程设置的截、排水沟为滑坡治理的辅助措施，其对滑坡稳定性的有利影响做为安全储备其断面形式、过水断面大小及沟底纵向坡度按地质灾害防治工程设计规范 （DB50/5029-2004）推荐的如下公式计算：1) 雨水设计流量 q F式中：Q-雨水设计流量（l/s）q-设计暴雨强度(l/sha)-径流系数F-汇水面积(ha)，从可研阶段提供的地形图量测可知，本初步设计外围截水沟的最大汇水面积为 1.08 ha，纵向排水沟的最大汇水面积为 0.15 ha，横向排水沟的最大汇水面积为 0.708km22) 设计暴雨强度 2822( 10. 775lgp)(t 12. 8p0. 076)0. 773) 管渠的设计降雨历时 ttt1mt2式中：t-降雨历时（min）t1-地面积水时间（min） ，重庆地区一般取 5minm-折减系数，明渠折减系数 m=1.2，t2-管渠内雨水流行时间（min）4) 管蕖内雨水流行时间 t2t2Li60Vi式中：Li-各排雨水管的长度(m)Vi-各排雨水管渠的流速（m/s）5) 排水管渠的流速1vR3I2n21式中：R-水力半径(m)I-水力坡降n-管渠内壁粗糙系数6）管渠的水力半径 RRWX本工程截、排水沟断面采用梯形，其水力半径按下式计算R0. 5(b1b2)h22b2h1m11m2m1m2过水断面2.沟底纵坡及构造措施截、排水沟沟底纵向坡度与水沟所在位置处的地形坡度一致，当地形坡度大于 1:20 或局部高差较大时，则设置陡坎或跌水，跌水高差大于 5.0m 时，设置多级跌水。
在跌水和陡坎段下游，设置消能和防冲措施上述构造处理的细部尺寸及做法将在施工图设计阶段给出3.材料选用砌筑水沟的石料应坚硬耐风化，若用毛料石时，应不低于MU30,水泥砂浆不低于 M7.54.计算结果见下表截排水沟布置一览表沟顶净沟 底 净水沟名称宽宽 b(mm)B(mm)截水沟排水沟1.4 工程认识及工程特点本工程严格按照建设工程质量管理条例 ，严格履行承包人的质量责任和义务严格执行工程建设标准强制性条文的有关条款，确保建设工9009003003003003000.180.180.40.4270157沟深 h(mm)（m ）3沟 身 断 面 沟 槽 断 面水沟长 （m）（m ）3程施工质量1.4.1 本工程为大渡口区公园滑坡治理工程 因此本工程对八桥镇柏树堡八一村十社公园具有重要的意义，对设计单位及施工单位均是一件迫切的任务我司充分认识到这一点，将从人员选择、机械配备、材料供应、后勤保障上作充足的准备，打一场硬仗，为我司在八桥镇柏树堡八一村十社公园树一座丰碑1.4.2 本工程招标工期 70 天，为此我公司将制定有效的工期保证措施，确保工程按时完工并以业主的需求为第一要旨，在加大投入及科学部署的前提下，尽量提前，及早交付使用。
1.4.3 本工程结构体量较大，对项目施工人员的技术水平、协调管理能力均是一大考验为此，我司首先选派有类似工程管理经验的优秀项目经理担任本工程项目经理，同时组织一批工作能力强、素质高、善合作、懂协调的管理人员组成项目经理部，并组织一批与我司长期合作、能打硬仗的施工作业队伍，使施工现场能够有条不紊，按计划正常运行，保质保量按期完成施工任务1.4.4 本工程为总承包管理施工，我司将加强质量监控，做到“交付给用户的都是精品” ！第二章 施工总平面布置图及说明2.1 布置原则根据现有施工场地现状，合理安排有利于安全消防和文明施工管理，做到文明、整洁根据施工进度要求和工程实际情况，确定机具设备本着减少运距，节省费用，降低成本目的道路、排水、排污等满足文明施工有关法规和条例对环境保护的要求2.2 。
