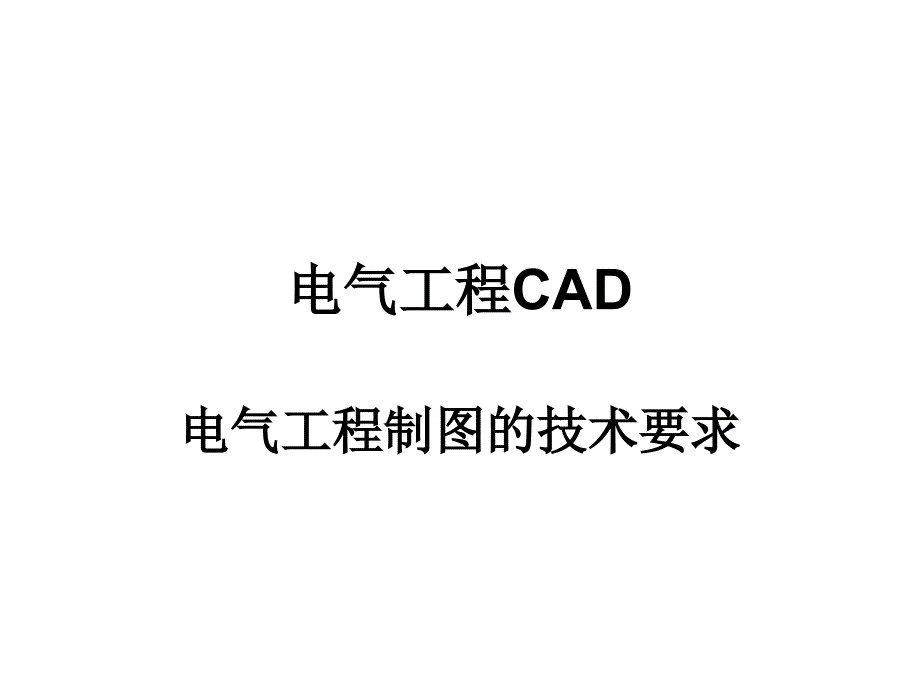

电气工程CAD,电气工程制图的技术要求,电气工程制图的国家标准,GB/T1835-2000《电气工程CAD制图规则》 电力行业标准 DL/T5127-2001 GB4728-85《电气图用图形符号》 GB/T6988.1-1997《电气技术用文件的编制》 GB7159-87《电气技术中的文字符号制定通则》,电气工程图的分类,图纸目录及前言 电气系统图和框图 电工、电子线路图 安装接线图 设备布置图 设备、元件及材料表 大样图（某一部件的结构图，用于指导加工或安装） 产品使用说明用电气图,绘制电气工程图的规则,采用国家规定的统一文字符号标准来绘制； 同一电气元件的各个部件可以不绘制在一起； 触点按没有外力或没有通电时的原始状态绘制； 按动作顺序依次排列； 必须给出导线的线号； 横边从左到右用阿拉伯数字分别编号； 竖边从上到下用英文字母区分； 分区代号用该区域的字母和数字来表示，如D1、D3等电气工程图的图纸标准——图幅,图幅大小：A4~A0 表1 电气工程图的图纸幅面大小,电气工程图的图纸标准——图框线,图框线由两组线组成 一组线要求用细实线绘制图纸外框线，直线绘制选定幅面的矩形外框线，尺寸如表2所示 另一组线是限定绘图区域的内框线，不同幅面内框线的大小根据图纸是否装订来确定，如表3所示,表2 图纸图框尺寸,表3 图纸内框线宽,留装订边,不留装订边,电气工程图的图纸标准——标题栏,标题栏外框线为0.5mm的实线 内分格线为0.25mm的实线 通用标题栏如图1（A0~A1）、图2所示（A2~A4）,电气工程图的图线,根据用途的不同，图线宽度可按表4选择。
在同一图样中，表达同一结构的线型、线宽应一致 ，虚线、点划线和双点划线的线段长度及间距也应一致相互平行的图线，其最小间隙不应小于0.7mm 表4 绘图图线的选择,,,,,,,,,,,,,,,电气工程图的文本—字体,在绘制电气工程图时，往往需要在图样中加入文本进行说明或注释，文本中使用字体应符合国家标准中的有关规定 在AutoCAD绘图环境中宜采用以下字体格式： 中文：HZTXT.SHX（仿宋体单线），专用工程字体 拉丁字母、数字：ROMANS.SHX（罗马体单线） 希腊字母：GREEKS.SHX,常用文本文字高度有：2.5mm、 3.5mm、 5mm、 7mm、 10mm、 14mm、 20mm等七种可供选择 图样及表格中的文字均采用正体字书写汉字高度h不应小于3.5mm，数字、字母的高度不应小于2.5mm；字宽一般为 如需书写更大的字，其字体高度按 的比率递增 表示指数、分数、极限偏差、注脚等数字和字母，应采用小一号的字体电气工程图的文本—字符尺寸,最小字符高度（mm） 图样中各种文本尺寸（mm）,电气工程图的文本—表格中的字符,表格中的数字书写： 带小数的数值，按小数点对齐； 不带小数的数值，按个位数对齐。
表格中的文本书写按正文左对齐。
