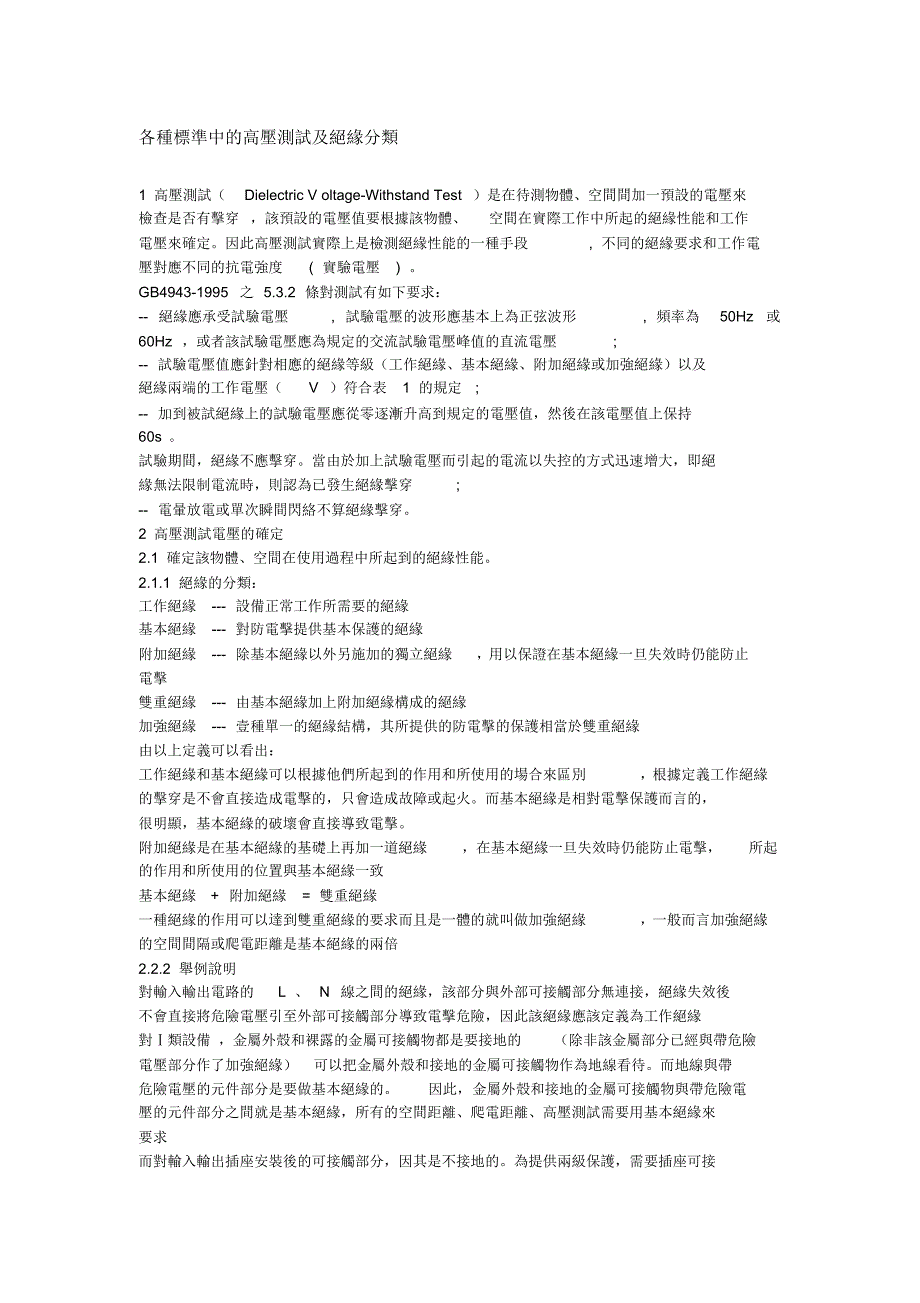

各種標準中的高壓測試及絕緣分類1 高壓測試（Dielectric V oltage-Withstand Test ）是在待測物體、空間間加一預設的電壓來檢查是否有擊穿 ，該預設的電壓值要根據該物體、空間在實際工作中所起的絕緣性能和工作電壓來確定因此高壓測試實際上是檢測絕緣性能的一種手段, 不同的絕緣要求和工作電壓對應不同的抗電強度( 實驗電壓) GB4943-1995 之 5.3.2 條對測試有如下要求：-- 絕緣應承受試驗電壓, 試驗電壓的波形應基本上為正弦波形, 頻率為50Hz 或60Hz ，或者該試驗電壓應為規定的交流試驗電壓峰值的直流電壓; -- 試驗電壓值應針對相應的絕緣等級（工作絕緣、基本絕緣、附加絕緣或加強絕緣）以及絕緣兩端的工作電壓（V ）符合表1 的規定; -- 加到被試絕緣上的試驗電壓應從零逐漸升高到規定的電壓值，然後在該電壓值上保持60s 試驗期間，絕緣不應擊穿當由於加上試驗電壓而引起的電流以失控的方式迅速增大，即絕緣無法限制電流時，則認為已發生絕緣擊穿; -- 電暈放電或單次瞬間閃絡不算絕緣擊穿2 高壓測試電壓的確定2.1 確定該物體、空間在使用過程中所起到的絕緣性能。
2.1.1 絕緣的分類：工作絕緣--- 設備正常工作所需要的絕緣基本絕緣--- 對防電擊提供基本保護的絕緣附加絕緣--- 除基本絕緣以外另施加的獨立絕緣，用以保證在基本絕緣一旦失效時仍能防止電擊雙重絕緣--- 由基本絕緣加上附加絕緣構成的絕緣加強絕緣--- 壹種單一的絕緣結構，其所提供的防電擊的保護相當於雙重絕緣由以上定義可以看出：工作絕緣和基本絕緣可以根據他們所起到的作用和所使用的場合來區別，根據定義工作絕緣的擊穿是不會直接造成電擊的，只會造成故障或起火而基本絕緣是相對電擊保護而言的，很明顯，基本絕緣的破壞會直接導致電擊附加絕緣是在基本絕緣的基礎上再加一道絕緣，在基本絕緣一旦失效時仍能防止電擊，所起的作用和所使用的位置與基本絕緣一致基本絕緣+ 附加絕緣= 雙重絕緣一種絕緣的作用可以達到雙重絕緣的要求而且是一體的就叫做加強絕緣，一般而言加強絕緣的空間間隔或爬電距離是基本絕緣的兩倍2.2.2 舉例說明對輸入輸出電路的L 、 N 線之間的絕緣，該部分與外部可接觸部分無連接，絕緣失效後不會直接將危險電壓引至外部可接觸部分導致電擊危險，因此該絕緣應該定義為工作絕緣對Ⅰ類設備 ，金屬外殼和裸露的金屬可接觸物都是要接地的（除非該金屬部分已經與帶危險電壓部分作了加強絕緣）可以把金屬外殼和接地的金屬可接觸物作為地線看待。
而地線與帶危險電壓的元件部分是要做基本絕緣的因此，金屬外殼和接地的金屬可接觸物與帶危險電壓的元件部分之間就是基本絕緣，所有的空間距離、爬電距離、高壓測試需要用基本絕緣來要求而對輸入輸出插座安裝後的可接觸部分，因其是不接地的為提供兩級保護，需要插座可接觸部分與L 、 N 做加強絕緣2.2 確定部件、空間間的工作電壓根據線路分析部件、空間之間的電壓，交流電壓應以有效值為准用 RMS 電壓表測試部件、空間的電壓，測試值作為決定高壓測試電壓的決定要素2.3 選用高壓測試值需要注意的是並非高壓值選用越高越好，相反，選用過高的測試電壓可能會損害部件的絕緣特性2.3.1 GB&IEC 要求下表為 GB4943-1995 和 IEC60950 對各種絕緣等級在不同電壓下的高壓測試電壓絕緣等級試驗電壓 U （ V ，有效值）U<130V 130V
所有其他線路對外殼只需要作為基本絕緣即可根據設備的正常工作電壓可以確定輸入輸出 L 、 N TO G 的高壓要求 : 設備工作在 220VAC: L 、 N TO G （外殼） 1500VAC 1Minute 1mA 設備工作在 110VAC: L 、 N TO G （外殼） 1240VAC 1Minute 1mA 變壓器變壓器根據絕緣特性一般可分為隔離變壓器和普通變壓器這是根據次級線路需要提供的絕緣保護要求來確定的初級和次級需要作為加強絕緣時，該變壓器為隔離變壓器；否則為普通變壓器 . 一般來說，初級接的是一次電路，是提供能量的，可能是危險的如果次級接的是安全特低電壓電路（ safety extra-low voltage circuit ），一旦變壓器因單一故障或意外被擊穿 ，一次測的危險電壓或電流會引入二次測，這有可能會造成人身傷害或財產損失 因此該變壓器初級與次級需要作加強絕緣（相當於二級保護），使單一故障導致變壓器絕緣擊穿不可能發生一般用於市電隔離變壓器的腳距為 5mm （加強絕緣的空氣間距），而普通變壓器的腳距為2.5mm ( 基本絕緣的空氣間距 ) 一旦某種故障或意外使得空間等效間距變小，普通變壓器的防電擊保護能力將喪失，而隔離變壓器絕緣空間距離為普通變壓器的兩倍，就為此提供了另一級保護。
因此隔離變壓器和普通變壓器的絕緣要求不同，根據絕緣的不同應選用不同的抗電強度試驗條件：用於強電隔離變壓器初級與次級須承受 3000VAC 的抗電強度試驗；普通變壓器初級與次級須承受 1500VAC 的抗電強度試驗例如 UPS 中 RS232 埠與內部線路隔離變壓器就屬於強電隔離變壓器，該變壓器次級接的是 RS232 埠，此埠通過電纜線接到使用者主機，如果初級的高壓因單一故障或絕緣擊而串入次級，會對使用者主機造成危害C 、輸入輸出電源線輸入輸出電源線是人體經常接觸的元器件，芯線對人體接觸的部分應該提供兩級防電擊保護，即加強絕緣而芯線間只需要工作絕緣在 220VAC 工作條件下：電源線 L 、 N 、 G 芯線對外覆絕緣層應承受 3000VAC 的抗電強度試驗（加強絕緣）電源線 L TO N 芯線間應承受 1500VAC 的抗電強度試驗（工作絕緣）電源線 L 、 N TO G 芯線間應承受 1500VAC 的抗電強度試驗（基本絕緣）輸入輸出插座、 FUSE 座對 220VAC 產品：插座銅 PIN 與塑膠體外緣 （在正常安裝條件下，可接觸部分）應承受 3000VAC 的抗電強度試驗（加強絕緣）插座銅 PIN 與銅 PIN 間應承受 1500VAC 的抗電強度試驗（工作絕緣或基本絕緣）對 120VAC 產品：插座銅 PIN 與塑膠體外緣 （在正常安裝條件下，可接觸部分） 應承受 2X （ 1000+2U ） VAC 的抗電強度試驗（加強絕緣）插座銅 PIN 與銅 PIN 間應承受（ 1000+2U ） VAC 的抗電強度試驗 （工作絕緣或基本絕緣）注： U 為該元件額定工作電壓D 、其他依此原理，根據元器件的工作條件（工作電壓等）、所用條件下應該提供的絕緣保護特性參考抗電強度試驗表格可以輕鬆確定抗電試驗電壓定義：一次電路 ----- 直接與外部電網連接的，或者直接與其他供給電力的等效電源（例如電動發電機 、電池等） 連接的內部電路。
該電路包括變壓器、電動機 、其他負載裝置的初級繞組，以及與電網電源連接的各種裝置安全特低電壓電路 ------ 做了適當的設計和保護的二次電路，使得在正常條件下或單一故障條件下， 任意兩個可觸及的零部件之間，以及任意的可觸及零部件和設備的保護接地端子（僅對類設備）之間的電壓，均不會超過安全值（交流 42V 或直流 60V ）這部分電路是被認為可允許人觸摸的基本絕緣 ------ 對防電擊提供基本保護的絕緣抗電強度試驗的試驗電壓值第 2 部分U V[sub]a[/sub] V[sub]b[/sub] U V[sub]a[/sub] V[sub]b[/sub] U V[sub]a[/sub] V[sub]b[/sub] 25 510 815 200 1337 2139 515 2073 3000 30 558 887 237 1446 2314 561 2157 3000 35 596 953 280 1563 2500 610 2242 3000 45 669 1071 305 1626 2601 665 2334 3000 55 735 1175 347 1726 2762 725 2429 3000 70 821 1314 378 1796 2873 790 2528 3000 90 923 1477 395 1833 2933 825 2579 3000 130 1000 1600 415 1875 3000 1000 2820 3000 155 1188 1900 452 1951 3000 1270 3314 3314 注：在對元件的測試中可以選用上表中的資料， V[sub]a[/sub] 為交流有效值V[sub]b[/sub] 為直流值。
例如有元件指定要工作在 130V 的電壓下，相應的基本工作絕緣需要承受 1000 的高壓實驗。
