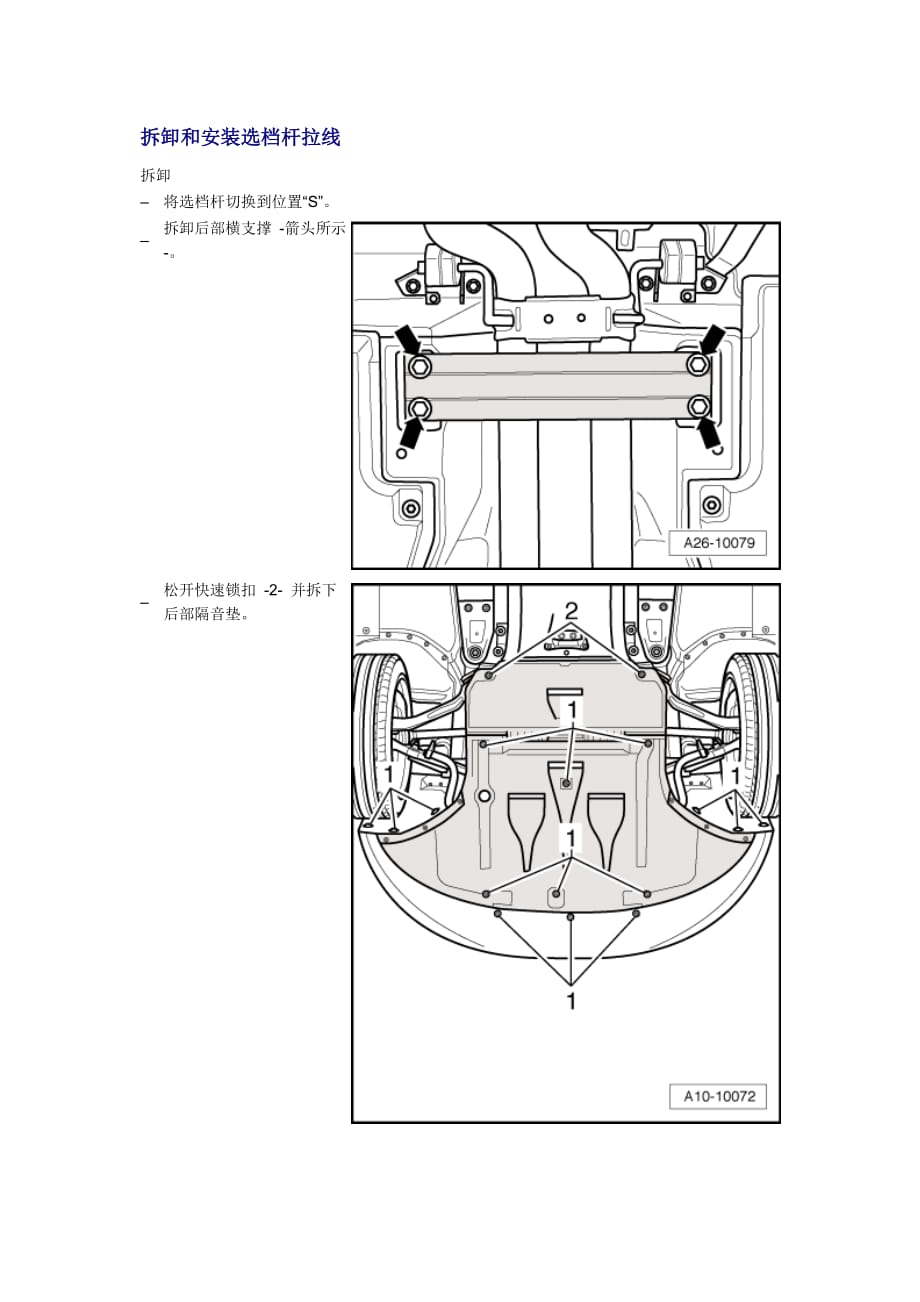

拆卸和安装选档杆拉线拆卸– 将选档杆切换到位置“S” – 拆卸后部横支撑 -箭头所示- – 松开快速锁扣 -2- 并拆下后部隔音垫 – 拆卸前部横支撑 -箭头所示-– 拆下传动轴： →维修分组号 39 – 松开汽车内侧左右地板的盖板– 拆下隔热板 -箭头所示- – 标记出选档杆拉线底座的安装位置– 将选档杆拉线的球座 -1- 从换档轴拨杆上压出– 拧出选档杆拉线底座的螺栓 -箭头所示- 提示不要弯折选档杆拉线 – 撬下防松垫片 -1-– 向前推动隔音垫 -2-– 将橡胶密封套 -3- 从换档操纵机构下部盖板 -4- 上拔下– 旋出螺母 - 5-– 将换档操纵机构下部盖板和隔音垫向前翻转 – 向下拉出换档操纵机构上的选档杆拉线固定夹子 -1-– 略微向上拉出塑料固定弹簧 -2-，根据需要用螺丝刀略微向上推出螺栓 -3- 提示注意，不要完全推出螺栓– 将选档杆拉线 -4- 从换档操纵机构中拉出安装安装以倒序进行，安装过程中要注意以下几点： 提示t 不要弯折选档杆拉线t 安装前在选档杆拉线球座上涂一些聚脲脂 -G052142A2- – 把选档杆拉线推入换档操纵机构，用固定夹子 -1- 固定。
l 安装位置：固定夹子有角度的一端指向后部– 把选档杆拉线 -4- 的端部插入选档杆万向节内– 向下按压螺栓 -3--箭头所示-– 检查塑料固定弹簧 -2- 是否固定住螺栓– 将选档杆拉线的底座安装到新的选档杆拉线上– 根据变速箱上的标记安装选档杆拉线的底座– 调整选档杆拉线 →章– 检查换档操纵机构 →章– 安装传动轴 →维修分组号 39– 安装排气装置并调整到无应力状态 →维修分组号 26– 安装后部横支撑 →维修分组号 40.– 安装前部横支撑 →维修分组号 50.拧紧力矩 部件Nm变速箱上的选档杆拉线底座10换档操纵机构上的换档操纵机构下部盖板10。
