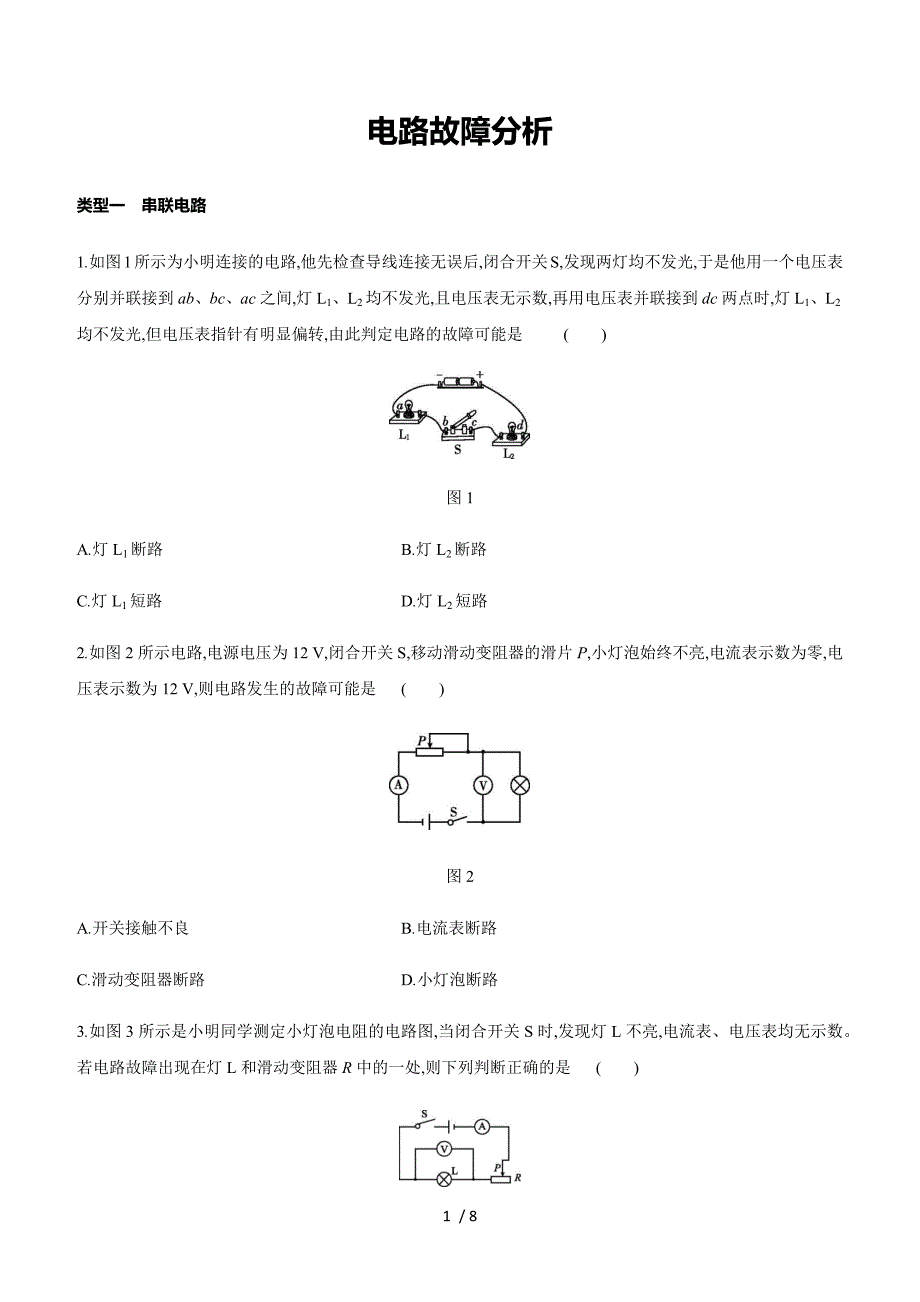

电路故障分析类型一 串联电路 1.如图1所示为小明连接的电路,他先检查导线连接无误后,闭合开关S,发现两灯均不发光,于是他用一个电压表分别并联接到ab、bc、ac之间,灯L1、L2均不发光,且电压表无示数,再用电压表并联接到dc两点时,灯L1、L2均不发光,但电压表指针有明显偏转,由此判定电路的故障可能是 ( )图1A.灯L1断路 B.灯L2断路C.灯L1短路 D.灯L2短路2.如图2所示电路,电源电压为12 V,闭合开关S,移动滑动变阻器的滑片P,小灯泡始终不亮,电流表示数为零,电压表示数为12 V,则电路发生的故障可能是 ( )图2A.开关接触不良 B.电流表断路C.滑动变阻器断路 D.小灯泡断路3.如图3所示是小明同学测定小灯泡电阻的电路图,当闭合开关S时,发现灯L不亮,电流表、电压表均无示数若电路故障出现在灯L和滑动变阻器R中的一处,则下列判断正确的是 ( )图3A.灯L短路 B.灯L断路C.滑动变阻器R短路 D.滑动变阻器R断路4.在如图4所示的电路中,闭合开关S后,小灯泡不发光,但电流表、电压表指针均有偏转,则出现这种现象的原因可能是 ( )图4A.小灯泡被短路 B.小灯泡灯丝断了C.小灯泡与灯座接触不良 D.小灯泡实际功率比额定功率小得多5.小明按如图5所示的电路进行实验探究,两个灯的规格相同。
当开关S闭合时,其中一个灯亮,一个灯不亮,电压表有示数,则故障原因可能是( )图5A.灯L1短路 B.灯L2短路C.灯L1断路 D.灯L2断路6.如图6所示的电路中,两个小灯泡的规格相同闭合开关后,只有一个小灯泡发光,电压表指针偏转明显则故障原因可能是 ( )图6A.L1短路 B.L1断路C.L2短路 D.L2断路7.如图7所示电路,开关S闭合后,两灯均发光,电压表测的是灯 (选填“L1”或“L2”)两端的电压一段时间后,两灯均熄灭,但电压表有示数且较大,电流表无示数,则故障可能是 (选填“L1短路”“L1断路”或“L2断路”)图78.如图8所示的电路中,电源电压保持不变,闭合开关S,电路正常工作一段时间后,发现电路中至少有一个电表的示数变大,故障发生在电阻R1、R2上,其他元件仍保持完好用一个完好的小灯泡替换R2后,小灯泡 (选填“一定发光”或“可能发光”)在原故障电路中,将电流表与R1位置互换后,电压表的示数不发生变化,电路中可能存在的故障是 图89.某班同学做“用滑动变阻器改变电流”的实验,电路图如图9所示图9(1)连接实物电路时,开关应当 ,滑片P应移到最 (选填“左”或“右”)端。
2)开始实验后,甲同学发现无论怎样移动滑片P,灯的亮度都不发生变化,而且一直很暗,这可能是连接了 ;乙同学发现无论怎样移动滑片P,灯一直很亮,这可能是连接了 ;丙同学缓慢移动滑片P时,看到灯忽然亮又忽然不亮,这可能是 10.如图10所示,两只电表及导线完好闭合开关S,两只电表示数均为零现用一个完好的电阻替换R2,再闭合开关S图10(1)若只有电压表示数不为零,则原来的故障是 2)若只有电流表示数不为零,则原来的故障是 类型二 并联电路 11.如图11所示的电路中,闭合开关S,灯L1不发光,灯L2发光,电流表无示数,电压表有示数,则电路故障可能是 ( )图11A.L1短路 B.L1断路C.L2短路 D.L2断路12.如图12所示的电路,电源电压不变闭合开关S后,灯L1、L2均发光,过了一段时间,一盏灯突然熄灭,而电流表和电压表的示数都不变,则发生的故障可能是 ( ) 图12A.L2断路 B.L1断路C.L2短路 D.L1短路13.在如图13所示的电路中,电源电压不变闭合开关S,电路元件都正常工作。
过了一会儿,发现一个电表的示数变小,其他两个电表的示数不变下列判断中正确的是 ( )图13A.L2断路 B.L1断路C.L2短路 D.L1短路14.如图14所示的电路中,闭合开关,甲、乙两灯泡均发光,过一会儿,其中一个灯泡突然熄灭,但两电表仍有明显偏转,造成此现象的原因可能是( )图14A.甲灯泡短路 B.乙灯泡短路C.甲灯泡断路 D.乙灯泡断路类型三 家庭电路 15.小强学习了家庭电路的知识后,回家安装了一盏电灯,如图15所示闭合开关后发现电灯不亮,他用试电笔检测,图中的a、b、c、d、e、f处均为检测点,根据他的检测结果判断:图15(1)检测a、b、c、d、e、f处时试电笔氖管都发光,则故障可能是 2)检测a处时试电笔氖管发光,b、c、d、e、f处氖管都不发光,则故障可能是 3)检测a、b处时试电笔氖管发光,c、d、e、f处氖管不发光,则故障可能是 4)检测a、b、c、d处时试电笔氖管发光,e、f处氖管不发光,则故障可能是 16.电工师傅常用一只额定电压为220 V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况,如图16所示。
当开关S闭合后,再分别闭合S1、S2、S3(每次只闭合其中一个)时,可能出现以下三种情况,试判断:(均选填“短路”“断路”或“正常”)图16(1)L0不亮,说明该支路 2)L0正常发光,说明该支路 3)L0发光呈暗红色,说明该支路 17.某家庭电路的电能表标有“220 V 10 A”字样,家中正在使用的用电器有一台100 W的电冰箱、两个40 W的日光灯此时需要再用一个20 W的台灯,可每当将台灯的插头插进插座时,空气开关就“跳闸”,发生这种现象的原因可能是 ( )A.用电器的总功率过大B.日光灯灯管断路C.插头或台灯短路D.电冰箱的功率突然增大18.傍晚小明卧室的灯突然灭了,但客厅的灯正常发光对此现象下列分析正确的是 ( )A.小明卧室的照明电路发生了断路B.小明卧室的灯泡发生了短路C.他家同时工作的用电器的总功率过大D.可能是进户线断了 答案1.B 2.D3.D 4.D 5.B6.A 7.L1 L1断路8.一定发光 R2断路(或R1短路,或R2断路且R1短路)9.(1)断开 右 (2)滑动变阻器两个下接线柱 滑动变阻器两个上接线柱 滑片处接触不良10.(1)R1、R2均断路(2)R1短路、R2断路11.B 12.B13.B 14.C15.(1)零线断了 (2)ab段断路(3)bc段断路 (4)de段断路16.(1)断路 (2)短路 (3)正常17.C18.A 8 / 8。
