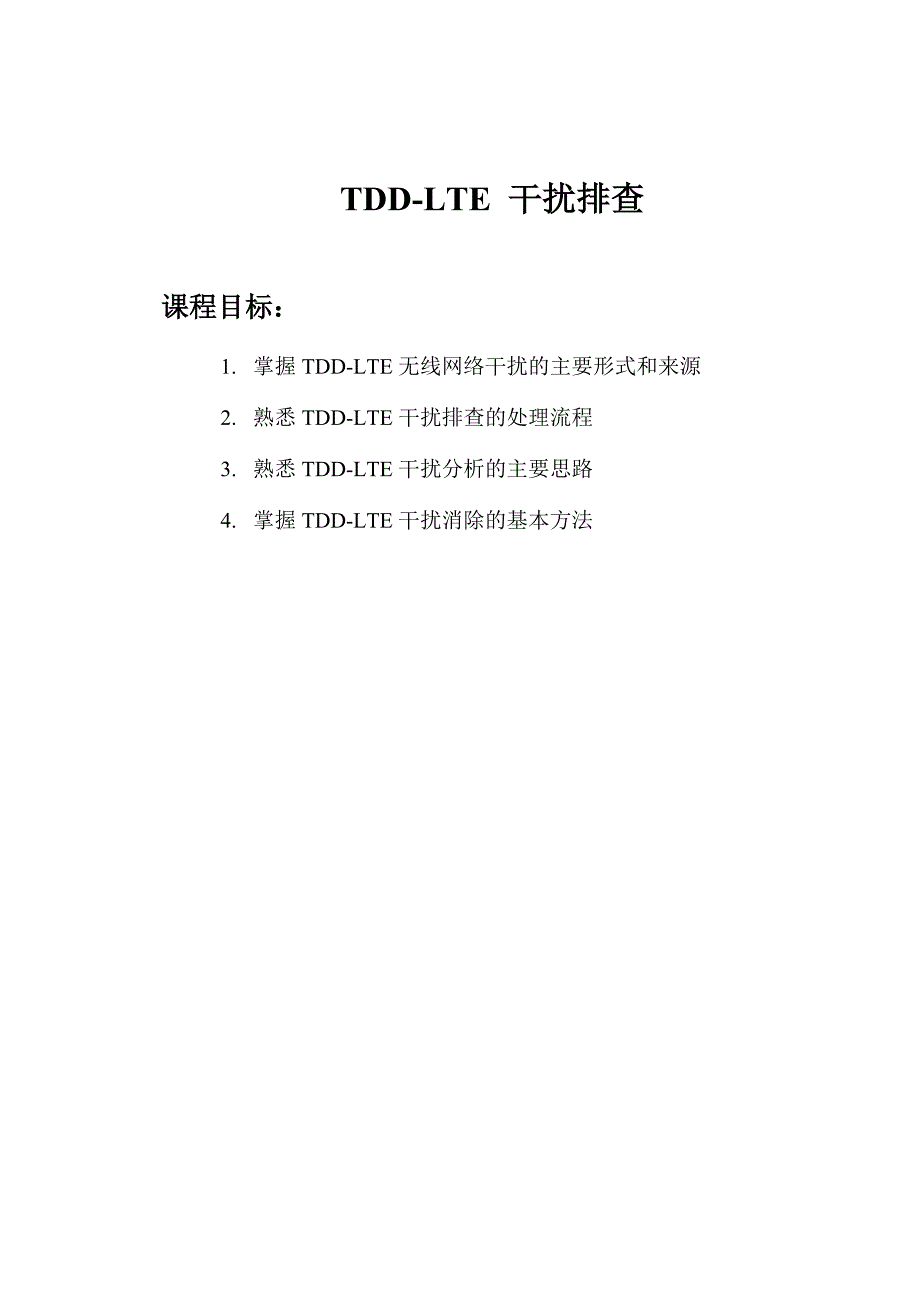

TDD-LTE 干扰排查课程目标：1. 掌握TDD-LTE无线网络干扰的主要形式和来源2. 熟悉TDD-LTE干扰排查的处理流程3. 熟悉TDD-LTE干扰分析的主要思路4. 掌握TDD-LTE干扰消除的基本方法目 录第1章 概述 11.1 干扰分类 11.2 干扰排查的目的 11.3 干扰排查的触发条件 11.4 干扰的判定标准 2 商用前 2 商用后 2第2章 系统被干扰情况的排查手段 32.1 通过低噪 32.2 通过RSSI 32.3 通过MRR 72.4 通过DT数据 8第3章 系统内干扰和系统外干扰的特点及判定条件 113.1 通过调节此区域干扰相关参数来判定 113.2 通过关闭基站来判定 11第4章 系统内干扰的定位思路、常见原因及规避手段 134.1 检查基站与相邻基站告警 134.2 检查上下行子帧配比 144.3 检查功控配置 144.4 检查ICIC,CCIA,CCLR等干扰抑制算法的配置 154.5 检查切换配置 154.6 检查本小区和邻区负载 154.7 覆盖优化 164.8 综合优化 16第5章 系统外干扰的定位思路、常见原因及规避手段 175.1 互调干扰及带外泄露 175.2 多点定位外部干扰 18第6章 典型案例 216.1 案例一 瑞典和黄LTE TDD FDD共模基站干扰排查思路 21第1章 概述1.1 干扰分类TD-LTE干扰主要分为两大类：系统内干扰与系统外干扰。
系统内干扰主要指的是TD-LTE系统内的基站或终端之间的干扰由于频谱资源的稀缺，运营商占有的频段有限，目前很多网络都采用了同频组网的方案，相邻或相近的小区采用的都是相同的频段，具备产生干扰的条件如果采用多频点组网，一些小区仍有可能越区覆盖，干扰其他基站的同频小区系统外干扰指的是非TD-LTE系统（如WLAN，WCDMA）造成对TD-LTE基站或终端虽在频段造成的干扰,如非法使用TD-LTE频段的广播信号、邻近信号的带外泄露，以及雷达甚至汽车发动机、微波炉等造成的系统外同频干扰1.2 干扰排查的目的明确是系统内干扰还是系统外干扰对于系统外的干扰，要提供相关分析材料推动局方找当地无线电管理部门去定位消除干扰对于系统内的干扰，尽量消除，消除不了的，采用相关算法或措施合理规避1.3 干扰排查的触发条件1、在进行单站验证时2、在簇优化完成3、在放号前4、三方测试前5、大范围多项指标同时恶化时1.4 干扰的判定标准1.4.1 商用前此时网络中无UE上行发射信号，当上行RSSI大于-90dBm时，认为有较严重干扰或者当IOT显示的RB噪声大于-100dBm时，认为有较严重干扰1.4.2 商用后当IOT显示的RB噪声大于-100dBm时，认为有较严重干扰。
第2章 系统被干扰情况的排查手段干扰排查应先从内部再到外部，从后台再到前台，从简单到复杂2.1 通过低噪使用IOT查询每个小区的上行底噪，单个RB的上行底噪应为：热噪声密度+带宽+接收机噪声系数=-174dBm+10lg180000+8=-107.4 dBm下图所示上行底噪在整个100RB都是-60 dBm，显然是受到了严重的干扰2.2 通过RSSI如果网络中没有UE用户，可在网管中使用MML功能，查询上行RSSI选择在左上侧TDD网络，在左下侧选择“Set Current Netype”在右下侧Netype填写“tdd”，按F5或“Execute”键执行执行后，进入下图界面，在“RRU Device Management”下选择“QRY RRUPOWER”在右下侧填写要查询小区的信息在网元管理下查询小区所在的子网ID在网元管理下查询Management Element ID，即ENodeB ID在网元管理下查询基带板参数将上述参数填入，天线号为0或1（双天线），子帧号0-9随便填写（此项不生效）按F5或“Execute”键执行，即可获得小区RRU功率值，拉动滚动条查看各种功率是否正常。
下图中上行RSSI显然偏高，正常值应小于-95dBm可以推断该小区0号天线收到了上行干扰此时该局尚未商用，不存在系统内UE上行干扰同样操作可以查询该小区1号天线的上行RSSI2.3 通过MRR待工具验证后补充2.4 通过DT数据CNT的MAP里面可以很直观地显示路测过程每一点的服务小区信号强度，以及是否受到邻区信号，如下图所示：选择任意一点的详细信息，可以看到服务小区和邻区的RSRP详细情况，如下图所示，PCI伟24的小区未向465小区配置邻区，无法切换，此时受到邻区强烈干扰查看此时UE下行业务，在受到邻区强烈干扰情况下，下行BLER很高，MCS很小，如下图所示：第3章 系统内干扰和系统外干扰的特点及判定条件3.1 通过调节此区域干扰相关参数来判定调节此区域相关小区的干扰相关参数（比如ICIC）配置，如果调节前后的噪声情况不变，说明是系统外干扰如果跟随ICIC等改变，说明是系统内干扰具体方法待补充3.2 通过关闭基站来判定关闭受干扰基站，以及周围所有基站，用能够扫描RS参考信号功率的扫频仪在基站天线附近检查，是否还有邻区的RS信号，如果有，将该邻区关闭此时如果还存在严重干扰，说明是系统外干扰。
如果干扰消失，说明是系统内干扰如果干扰还存在但是很小，很小的干扰可能是来自周围邻区的UE发射的上行信号，但之前存在的严重干扰消失了，可见还是系统内干扰第4章 系统内干扰的定位思路、常见原因及规避手段4.1 检查基站与相邻基站告警检查基站与相邻基站告警，当基站的时钟失步时，因为上下行子帧与周围邻区错位，会造出严重干扰筛选时钟失步的相关告警找出有时钟失步的基站关闭并尽快恢复GPS后续有GPS可能会自动关闭）对于TDD/FDD共模的基站，如果共用一个GPS，需要进一步确认GPS是否正常4.2 检查上下行子帧配比这个一般不会出错，当然把全网参数导出来看看上下行子帧配比也很快，建议检查下4.3 检查功控配置本小区RS参考信号对邻区的干扰，本小区其他物理信道对邻区的干扰；解决思路：调整RS小区参考信号的功率(绝对值)，调整其他物理信道相对RS小区参考信号的功率偏差解决方法和案例，待LTE-TD网络商用后补充4.4 检查ICIC,CCIA,CCLR等干扰抑制算法的配置小区边缘用户过多，用于中心用户的频谱资源太少解决思路：检查各类干扰抑制功能开关是否打开；合理设定ICIC小区边缘用户和中心用户的门限，合理分配小区边缘用户和中心用户的上下行发射接收功率；解决方法和案例，待LTE-TD网络商用后补充。
4.5 检查切换配置当UE移动到一定位置，邻区信号已经大于本区信号时，因为某种原因未能切换，此时该UE的下行信号将受到严重干扰，并且该UE将严重干扰邻区的上行信道解决思路：在CDT分析小区内UE上报的本小区邻区测量数据，是否存在本小区信号低于邻区的现象如果存在此现象，检查邻区关系配置、测量配置是否正确合理如何解决切换失败问题，请参考《TD-LTE切换优化指导书》解决方法和案例，待LTE-TD网络商用后补充4.6 检查本小区和邻区负载当小区负载太高时，本来可以接入本小区的UE接入邻区，导致的干扰当小区负载太高时，本小区UE上行功率过高，对邻区造成的干扰解决思路：缩小小区覆盖区域，调整天线方位角；扩容解决方法和案例，待LTE-TD网络商用后补充4.7 覆盖优化总的来说系统内干扰都是同频小区覆盖重叠造成的，但是过于控制重叠区域，又可能出现覆盖盲点，也可能降低服务区域的业务质量（打个简单的比方，同频组网模式下，如果两个小区没有覆盖重叠区域，用户将无法切换）所以需要辩证的看待处理思路：对干扰区域进行路测，分析各小区信号强度分布；根据CDT数据，分析用户所处环境解决方法和案例，待LTE-TD网络商用后补充4.8 综合优化覆盖优化、功控优化和ICIC优化等多种手段同时使用，可以达到更好的效果。
解决方法和案例，待LTE-TD网络商用后补充第5章 系统外干扰的定位思路、常见原因及规避手段5.1 互调干扰及带外泄露互调干扰：当两个或多个干扰信号同时加到接收机时，由于非线性的作用，这两个干扰的组合频率有时会恰好等于或接近有用信号频率而顺利通过接收机，其中三阶互调最严重当然也有更高阶的互调，但是因为产生的互调阶数越高信号强度就越弱，而且很容易用滤波器消除，所以三阶互调是主要的干扰三阶互调的含义：三阶互调是指当两个信号在一个线性系统中，由于非线性因素存在使一个信号的二次谐波与另一个信号的基波产生差拍（混频）后所产生的寄生信号比如F1的二次谐波是2F1，他与F2产生了寄生信号2F1-F2由于一个信号是二次谐波（二阶信号），另一个信号是基波信号（一阶信号），他们俩合成为三阶信号,其中2F1-F2被称为三阶互调信号，它是在调制过程中产生的排查方法：理论排查：假设TD-LTE使用的信号频段为f1-f2，可能对我们造成互调干扰的信号频段为f3-f4，计算2 f3-f2=A2f4-f1=B如果A-B区域与f1-f2频段有重叠，则存在互调干扰的可能如果存在多个信号（UMTS.TD-FDD），应分别计算多种组合是否可能干扰。
实际排查：关闭可能互调的小区信号，对比前后底噪如果关闭可能互调的小区信号，干扰仍然存在，则说明不是互调干扰，应使用扫频仪进行多点定位寻在外来干扰源位置如果关闭可能互调的小区信号，干扰消失，则说明存在互调干扰或者带外泄露上站检查天线安装情况，各类天线垂直隔离度和水平隔离度，以及接头、馈线、天线、合路器和滤波器等的安装情况关闭TDLTE本站及附近基站信号，在该小区天线附近使用扫频仪观察是否存在频段内是否还存在较大的噪声如果存在，看看是不是靠近其他天线时信号最强，如果是，说明是来自邻区的带外泄露如果无噪声，可能是互调干扰如果工程工艺方面不存在问题，应使用频谱仪对接头、馈线、天线和滤波器等进行测试，按照连接顺序逐个排查对有问题的元器件、线缆进行更换，并发回国内进行测试以上属于理论指导，实际操作可能涉及局方以及第三方，需要严守现场操作规范，根据实际情况处理5.2 多点定位外部干扰如果不是因为共址基站带来的干扰，应使用频谱仪多点定位，查找干扰的来源第6章 典型案例请各项目网优工程师一起补充实战案例，共享优化经验，谢谢大家！6.1 案例一 瑞典和黄LTE TDD FDD共模基站干扰排查思路先在后台确认是否是互调的问题，定位步骤如下：1、记录这个合路器的编号或条码信息。
记录FDD基站和TDD基站的版本信息2、在问题站点，保持出问题时的状态，多次记录FDD的RSSI和每子帧的SINR观察是否跳动同时记录FDD和TDD的TSSI的值3、更改该站点TDD基站的频段，设置在2605频点记录FDD的RSSI和每子帧的SINR4、改回原问题频点降低TDD的小区功率5dB，记录FDD的RSSI和TDD的TSSI恢复原有TDD小区功率5、降低FDD的小区功率5dB，记录FDD的RSSI记录FDD的RSSI和FDD的TSSI恢复原有FDD小区功率5、关闭FDD小区的RRU功放，记录FDD的RSSI6、将TDD功放。
