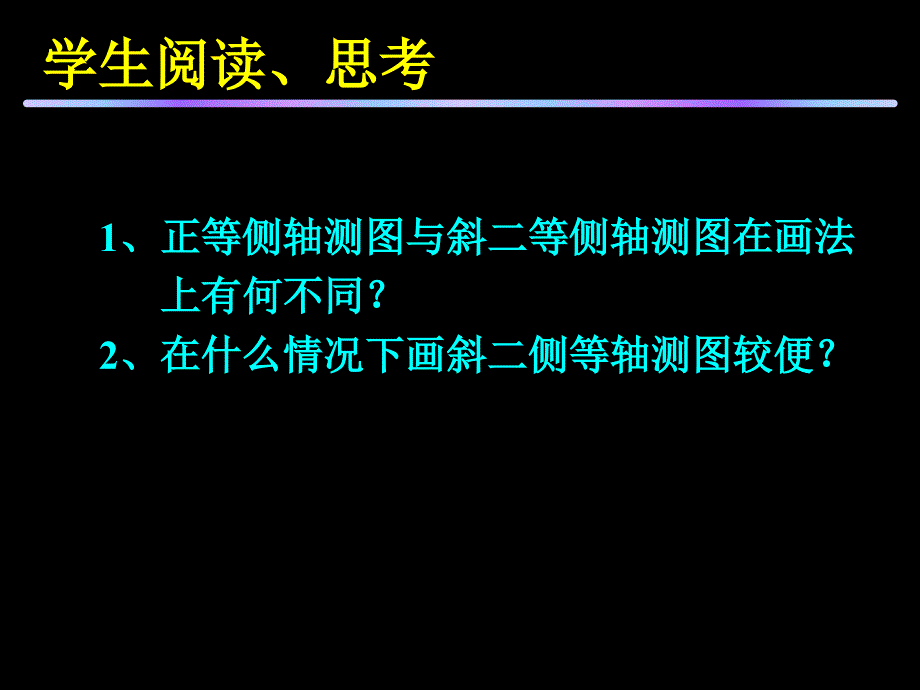

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,学生阅读、思考,1,、正等侧轴测图与斜二等侧轴测图在画法,上有何不同？,2,、在什么情况下画斜二侧等轴测图较便？,1.平面立体斜二等轴测图的画法,一般作图步骤：,(1),画出坐标,原点,和,轴测轴,；,(2),沿,X,轴量出其长,沿,Y,轴量出其宽,后,取其1/2,分别过,所得点,作,Y.X,轴的平行线,即可,求得立体的底面图形,；,(3)过底面各端点作,Z,轴的平行线,其高度等于立体上,该线之高,连接各最高点即为立体的顶面图形,；,(4),擦去,作图线及,不可见轮廓线,加深,可见轮廓线课堂研究：,例1.求作边长为20,cm,的正方体的斜二等轴测图2),沿,X,轴,量,出其,长,，,沿,Y,轴,量,出其,宽,后,取其1/2,分别,过量出点作,Y、X,轴的,平行,线求,得立体的,底面图形,；,(3),过底面各端点,作,Z,轴的,平,行线,其高度等于立体上,该线之高,连接各最高点,即为立体的,顶面图形,；,(4),擦去,作图线及被遮挡的,不可见的轮廓线,加深,可,见轮廓线1)先画出,原点,和,轴测轴,；,作图步骤:,不可见的轮廓线一律不画,2.曲面立体斜二等轴测图的画法,一般作图步骤：,(1),以前（后）表面上的,圆孔,(,弧,)的,圆心为原点作轴测轴,;,注意:沿,Y,轴量出前后表面,的尺寸后取其1/2,；,(2)过,圆心按其直径画圆形,(,弧,)；,(3),画前后圆弧轮廓的,切线,，再,画其余,轮廓线,;,(4),擦去,作图线,加深,可见轮廓线,。
例2:正方体穿水平圆孔注意,：,斜二等轴测图的观察方向应选有圆形的结构位于正面,学生活动：,已知两视图，画斜二轴测图小 结,1,、正等侧轴间角为,90,、,135,，,轴间伸缩系数为,1,、,1,、,0.5.,2,、斜二等轴测图画法。
