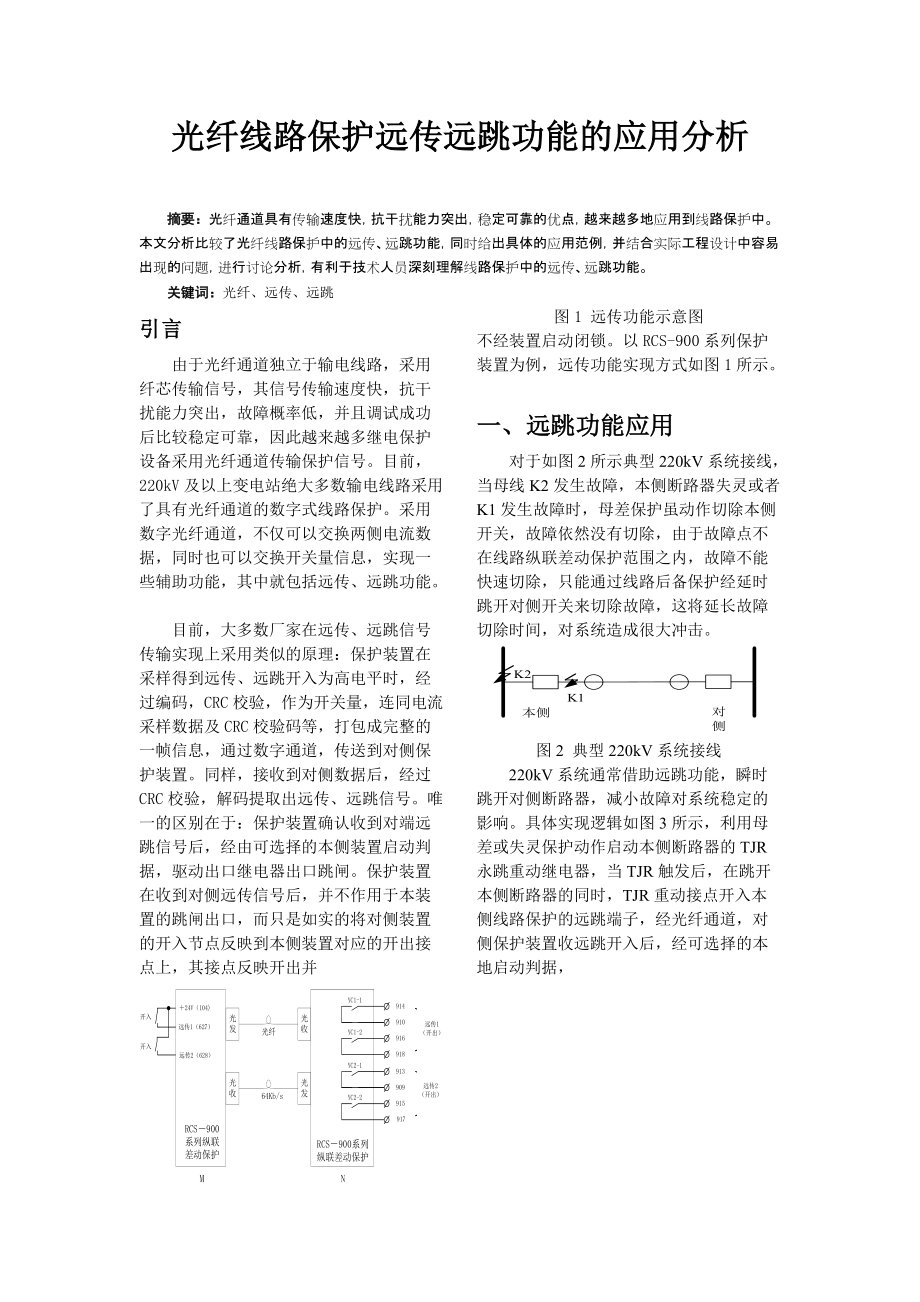

光纤线路保护远传远跳功能的应用分析摘要：光纤通道具有传输速度快，抗干扰能力突出，稳定可靠的优点，越来越多地应用到线路保护中本文分析比较了光纤线路保护中的远传、远跳功能，同时给出具体的应用范例，并结合实际工程设计中容易出现的问题，进行讨论分析，有利于技术人员深刻理解线路保护中的远传、远跳功能关键词：光纤、远传、远跳引言由于光纤通道独立于输电线路，采用纤芯传输信号，其信号传输速度快，抗干扰能力突出，故障概率低，并且调试成功后比较稳定可靠，因此越来越多继电保护设备采用光纤通道传输保护信号目前，220kV及以上变电站绝大多数输电线路采用了具有光纤通道的数字式线路保护采用数字光纤通道，不仅可以交换两侧电流数据，同时也可以交换开关量信息，实现一些辅助功能，其中就包括远传、远跳功能目前，大多数厂家在远传、远跳信号传输实现上采用类似的原理：保护装置在采样得到远传、远跳开入为高电平时，经过编码，CRC校验，作为开关量，连同电流采样数据及CRC校验码等，打包成完整的一帧信息，通过数字通道，传送到对侧保护装置同样，接收到对侧数据后，经过CRC校验，解码提取出远传、远跳信号唯一的区别在于：保护装置确认收到对端远跳信号后，经由可选择的本侧装置启动判据，驱动出口继电器出口跳闸。
保护装置在收到对侧远传信号后，并不作用于本装置的跳闸出口，而只是如实的将对侧装置的开入节点反映到本侧装置对应的开出接点上，其接点反映开出并图1 远传功能示意图不经装置启动闭锁以RCS-900系列保护装置为例，远传功能实现方式如图1所示一、远跳功能应用对于如图2所示典型220kV系统接线，当母线K2发生故障，本侧断路器失灵或者K1发生故障时，母差保护虽动作切除本侧开关，故障依然没有切除，由于故障点不路纵联差动保护范围之内，故障不能快速切除，只能通过线路后备保护经延时跳开对侧开关来切除故障，这将延长故障切除时间，对系统造成很大冲击图2 典型220kV系统接线220kV系统通常借助远跳功能，瞬时跳开对侧断路器，减小故障对系统稳定的影响具体实现逻辑如图3所示，利用母差或失灵保护动作启动本侧断路器的TJR永跳重动继电器，当TJR触发后，在跳开本侧断路器的同时，TJR重动接点开入本侧线路保护的远跳端子，经光纤通道，对侧保护装置收远跳开入后，经可选择的本地启动判据，图3 远跳功能通过保护跳闸出口接点，瞬时跳开对侧断路器二、远传功能应用500kV系统典型接线方式如图4所示当线路过压，5031、5032断路器失灵，或电抗器发生故障时，都需要快速跳开对侧断路器来切除故障。
图4 500kV系统接线图5 远传功能500kV系统通常利用线路保护的远传功能实现远方跳闸如图5所示，A端线路保护 “远传一”开入端子，在接收过压远跳装置、断路器失灵装置、电抗器保护装置的开出后，经光纤通道，将信号传输到B端B端接收到信号后，将信号反映到对应的开出节点 B端过压远跳装置在检测到“收信”开入量同时，经过压远跳装置闭锁判据出口跳闸三、远传、远跳应用比较远传、远跳作为实现系统故障快速切除的功能设计，其作用至关重要但两者却也不能混淆等同笔者整理目前局维护变电站图纸，发现在工程设计上存在两个设计“陷阱”，如不特别说明，极易混淆技术人员的认知，给系统安全运行带来隐患1、 将“远传”等同“远跳”使用部分220kV变电站，借助远传实现远跳功能，其实现方式如图6所示，本侧远跳接点TJR经本侧线路保护“远传一”开入，对侧线路保护经光纤通道接收到远传接点后，经装置远传开出接点启动TJR重动继电器出口跳闸由于系统发生故障，必将伴随有电气量的变化远跳实现采用装置启动闭锁判据有利于增强保护跳闸切除故障的可靠性，同时避免了工作人员失误或装置故障引起保护误动的可能性图6 借“远传”实现“远跳”图6远跳实现方式不经装置启动判据闭锁，在调试人员工作失误或装置故障等异常开入时，极易造成运行设备误跳闸。
因此，此种设计方式不可取2、 远跳开入接点TJR与TJQ并接有些厂家设计远跳实现采用永跳接点TJR与三跳接点TJQ并接作为远方跳闸的开入，此方式同样存在误跳运行设备的可能针对此类情况，若TJR接点与TJQ接点通过端子排并接，则在端子排上实现TJR与TJQ的隔离；若TJR与TJQ在插件内部实现并接，则应认真核查回路，确保三跳继电器TJQ启动回路中未串接跳闸出口接点，否则应联系厂家进行处理四、结束语本文在功能原理上对光纤线路保护的远传远跳功能进行了详细的比较分析，同时给出了具体的应用范例，并结合实际工程设计中存在的问题，进行讨论分析，使大家更深刻地了解线路保护中远传远跳的功能应用，对今后的工作很有帮助参考文献：[1] RCS-931G系列超高压线路电流差动保护技术和使用说明书,2007,06[2] CSC-103A(B)数字式超高压线路保护装置说明书, 2007,06[3] PSL603G数字式线路保护装置技术说明书,2006,04[4] 孙新新，贺芳.光纤纵差保护中的“远跳”功能探讨.电力系统保护与控制,2010,10[5] 胡松.浅析220kV光纤纵差保护中的“远跳”功能。
