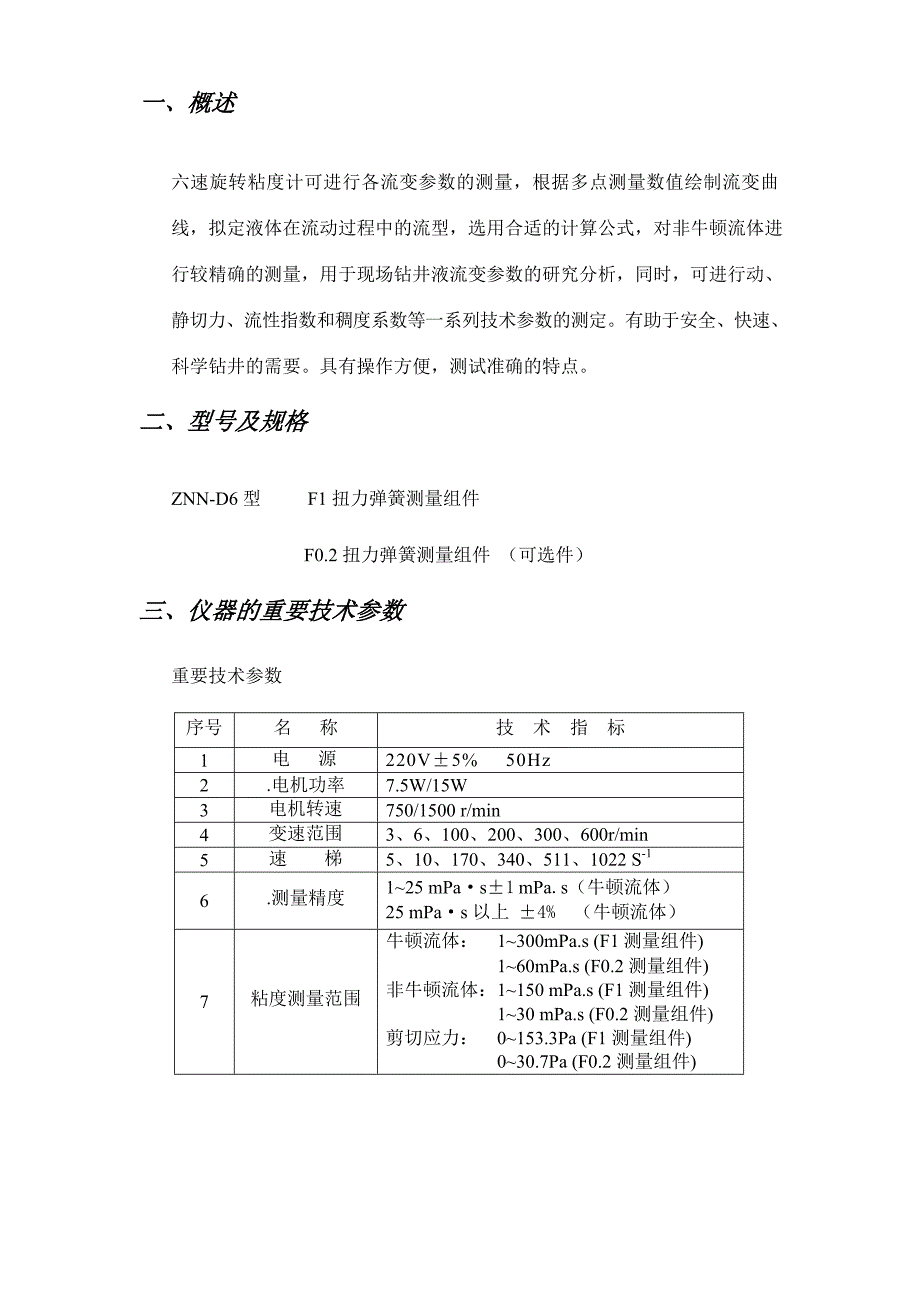

一、概述六速旋转粘度计可进行各流变参数的测量，根据多点测量数值绘制流变曲 线，拟定液体在流动过程中的流型，选用合适的计算公式，对非牛顿流体进 行较精确的测量，用于现场钻井液流变参数的研究分析，同时，可进行动、 静切力、流性指数和稠度系数等一系列技术参数的测定有助于安全、快速、 科学钻井的需要具有操作方便，测试准确的特点二、型号及规格ZNN-D6 型 F1 扭力弹簧测量组件F0.2 扭力弹簧测量组件 （可选件）三、仪器的重要技术参数重要技术参数序号名 称技 术 指 标1电 源220V±5% 50Hz2.电机功率7.5W/15W3电机转速750/1500 r/min4变速范围3、6、100、200、300、600r/min5速 梯5、10、170、340、511、1022 S-16.测量精度1~25 mPa·s±1 mPa.s（牛顿流体）25 mPa·s 以上 ±4% （牛顿流体）7粘度测量范围牛顿流体： 1~300mPa.s (F1 测量组件)1~60mPa.s (F0.2 测量组件) 非牛顿流体：1~150 mPa.s (F1 测量组件)1~30 mPa.s (F0.2 测量组件) 剪切应力： 0~153.3Pa (F1 测量组件)0~30.7Pa (F0.2 测量组件)流变梯度τ s τo 切应力τ (图一) 四种流型示意图四、仪器的结构与工作原理 1、动力部分： 上双速同步电机 转速： 750/1500r/min 、 型号 90TZ5H3 中电机功率：7.5W/15W、电源：220V±10% 50Hz下2、变速部分：可 变 六 速 ： 3 、 6 、 100 、 200 、 300 、 600r/min速 梯：5、10、170、340、511、1022 S-1电机通过传动齿轮（1）、（2）、（3）经弹性连接传至齿轮（6）、 （图二）（9）带动（11）、（12）形成 100 r/min、200 r/min(此时离合器上提位置)当经弹性连接传至齿轮（7）、（8）带动（11）、（12）形成 300 r/min、600 r/min (此时离合器下压位置)当经弹性连接传至齿轮（4）、（5）至蜗杆（13）带动蜗轮（10）经齿轮（11）（12）形成 3 r/min、6 r/min(此时离合器在中间位置)。
见（图二～图三）；（表一～表二）图三）传动示意图（表 一）轴承表轴承型号1000085100009616102规格5×11×36×15×56×17×615×32×9数量2512（表二）齿轮表序号模数 Mn齿数 Zβ旋向10.53020°右20.59020°左30.57520°右40.51745°左50.51745°左60.53330°左70.56630°右80.56630°左90.59930°右100.51003°25′右110.57330°左120.57330°右130.513°25′右3、测量部件：见（图四）、（表三）由扭力弹簧组件、刻度盘组件、内外筒组成内筒与轴锥度配合，外转筒与 转筒之间由螺纹连接表三）测量部件零件序 号零件编号名 称数 量1N6·01·02-00弹簧组件12N6·03·03-00刻度盘组件13N6·03·03-01内筒轴14N6·03·04-08外转筒15N6·03·01-00内筒1（图四）测量部件结构图4、支架部件：见（图五）、（表四）采用托架升降被测容器，操作灵活方便AA向放大 2:1（ 图五）支架部分结构图（表四）支架部件零件表：11N6·01·03-O7支架210N6·01·03-O6定位套19N6·01·03-O5外套管18GB73-85平端紧定螺钉M3×617N6·01·03-O4星形手轮16N6·01·03-O3锁紧压块（2）15N6·01·03-O2锁紧压块（1）14N6·01·03-O1托板13GB95-85平垫圈d=642GB93-87弹簧垫圈d=641GB70-85内六角圆柱头螺钉4序号图 号名称及规格数量5、六速旋转粘度计结构图：（图六）六速旋转粘度计结构图（表五）六速旋转粘度计结构明细表序号型 号名称及规格序号型 号名称及规格1N6·03·05-01量杯41N6·02·03-08变速轴垫片2N6·03·04-08外转筒42N6·02·03-07变速环3N6·03·01-01内筒43GB276-82轴承 D164N6·03·03-01内筒轴44N6·01·01-08传动短轴5N6·03·04-06卡圈45N6·02·03-13扭簧6GB893.3-86弹簧挡圈46N66·02·03-15蜗轮7N6·03·04-03转筒47GB73-85紧定螺钉8N6·03·04-05轴内套48N6·02·05-01积极齿轮（2）9N6·03·04-05轴承盖49N6·02·03-16变速齿轮10GB276-82轴承D100008550N6·02·05-02积极齿轮（1）11GB276-82轴承 10251N6·02·05-03积极齿轮（3）12N6·02·01-01齿轮箱体52N6·02·04-01蜗杆13N6·03·04-02轴套53N6·02·04-05蜗杆座14N6·03·04-14传动齿轮54GB276-82轴承D100009615N6·03·04-01轴盘55N6·02·04-04斜齿轮16N6·03·03-03刻度盘座56GB276-82轴承D100009617N6·03·02-01下簧座57N6·01·01-07连接套18GB73-85紧定螺钉58N6·01·03-06定位套19N6·03·02-02弹簧59N6·01·03-05外套管20N6·03·03-06刻度盘60RVV300/500V电源线21N6·02·02-04指针61X2电源插头10A22N6·02·02-02齿轮箱盖62X1电源插座10A23N6·02·02-05放大镜63FU容断器 250V 2A24N6·02·02-03弹簧座649TZ5H3-2双速电机25N6·02·02-07调整环65N6·01·02-01底座盖26N6·03·02-04扭结66N6·04·00-10橡胶脚27N6·03·03-02夹紧环67N6·01·01-09底座28N6·02·02-06护罩68N6·01·01-01积极齿轮29N6·03·02-05上簧座69KN1-203三位开关3A250V30N6·02·03-06紧定螺钉70GB276-82轴承D100009631N6·02·03-11变速齿轮（10） 71N6·01·01-02过渡齿轮32N6·02·03-05变速齿轮（12）72N6·01·01-06传动长轴33N6·02·03-10变速转盘73N6·01·01-03底传动齿轮34N6·02·03-03拉杆74GB276-82轴承D100009635N6·02·03-02拉杆头75GB70-85螺拴36N6·02·03-04变速轴76C电容 6μF37GB73-85紧定螺钉77N6·01·03-07支架38N6·02·02-01变速轴套78N6·01·03-04星形手轮39N6·02·03-07轴套79N6·01·03-01托板40GB308-64滚珠φ380220V AC 5A继电器81N6·04·00-07铭牌6、变速齿轮结构图：卡 子圆柱销垫 片垫 片平垫圈d=3弹簧垫圈d=3球面圆柱螺钉M3x5（图七）变速齿轮结构图注：序号所相应零件与（表五）相附7、蜗杆组件结构图：（图八）蜗杆组件结构图垫圈铜套平端紧定螺钉M3×5半圆头螺钉 M3×10半圆头螺钉M3×10 轴承D1000096轴用弹性挡圈 d=6半圆头螺钉M3×10注：序号所相应零件与（表五）相附8、连接套组件结构图：平端紧定螺钉M3×6平端紧定螺钉M3×6（图九）连接套组件结构图 注：序号所相应零件与（表五）相附 9、底传动组件结构图：齿轮轴电机轴轴承 D1000096平端紧定螺钉 M4×6平端紧定螺钉 M4×6孔用弹性挡圈 d=6套轴承 D1000096轴承 D1000096轴用弹性挡圈 d=6（图十）底传动组件结构图注：序号所相应零件与（表五）相附孔用弹性挡圈 d=1510、转筒组件结构图： 轴承 D1060085F紧定螺钉平键2×6 轴承 D1060085F 轴承 6002ZZ定位套轴承 6002ZZ轴用弹性挡圈 d=14轴用弹性挡圈 d=（图十一）转筒组件结构图注：序号所相应零件与（表五）相附11、电器原理图：FU220V～ＳKΔKYKYKΔKY12M53KΔKY64。
