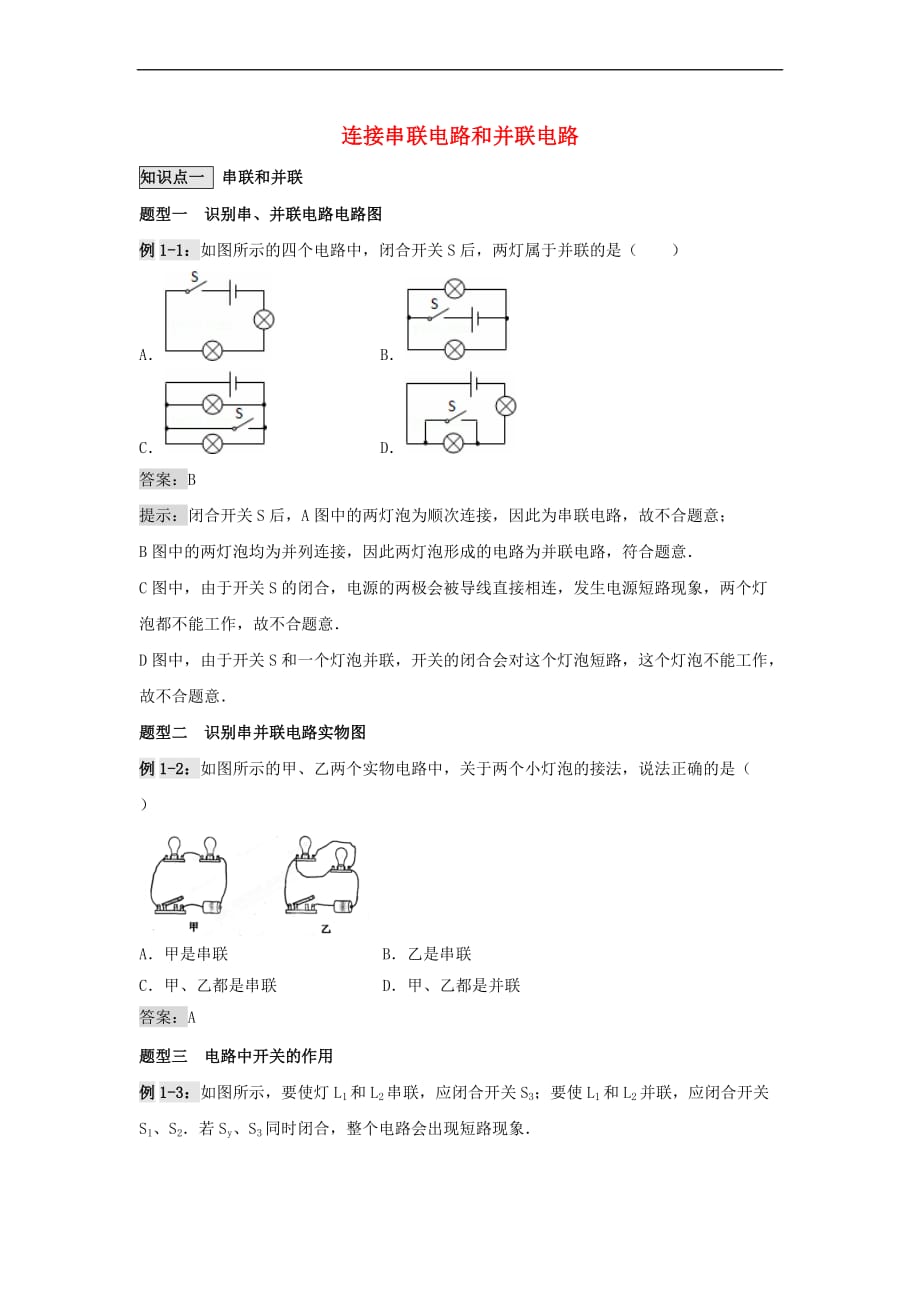

连接串联电路和并联电路知识点一 串联和并联题型一 识别串、并联电路电路图例1-1：如图所示的四个电路中，闭合开关S后，两灯属于并联的是（ ）A． B．C． D．答案：B提示：闭合开关S后，A图中的两灯泡为顺次连接，因此为串联电路，故不合题意；B图中的两灯泡均为并列连接，因此两灯泡形成的电路为并联电路，符合题意．C图中，由于开关S的闭合，电源的两极会被导线直接相连，发生电源短路现象，两个灯泡都不能工作，故不合题意．D图中，由于开关S和一个灯泡并联，开关的闭合会对这个灯泡短路，这个灯泡不能工作，故不合题意．题型二 识别串并联电路实物图例1-2：如图所示的甲、乙两个实物电路中，关于两个小灯泡的接法，说法正确的是（ ）A．甲是串联 B．乙是串联C．甲、乙都是串联 D．甲、乙都是并联答案：A题型三 电路中开关的作用例1-3：如图所示，要使灯L1和L2串联，应闭合开关S3；要使L1和L2并联，应闭合开关S1、S2．若Sy、S3同时闭合，整个电路会出现短路现象．答案：S3；S1、S2；短路．提示：为使L1和L2两灯串联，应将两灯首尾相连，即断开Sc、S2，闭合S3；为使L1和L2并联，应让两灯首首相连，尾尾相连，故应闭合S3、S2，断开S0．若S1、S3同时闭合，则电源的两极会直接被导线相连，故电路会发生短路现象；根据串联和并联、短路的概念分析．把几个用电器首尾相接，连入电路就是串联．把几个用电器首首相接，尾尾相接，再连入电路，就是并联，当将电源两极不经过用电器直接连通的时，电路将发生短路．知识点二 生活中的串、并联电路题型一 生活中常见电路例2-1：如图所示，是家用电冰箱及其部分电路图．冰箱压缩机由温控开关自动控制，冷藏室照明灯由冰箱门联动开关控制．照明灯与压缩机的连接方式是 （选填“串联”“并联”）．冰箱门关闭后，联动开关应该处于 状态，当冰箱里的温度高于设定温度时，温控开关会自动 （选填“断开”或“闭合”）答案：并联 断开 断开例2-2：机动车辆都配合有相关的指示灯，如图3所示是汽车中的转向操作杆，当司机向下拨动此操作杆时，则左转向灯闪烁，提示车辆将要左转弯，此操作杆在电路中相当于 的作用；有一种电动自行车在转向时，其转向灯亮，同时还有一个小喇叭发出语音提示，则转向灯和小喇叭的连接方式是 。
答案：开关 串联题型二 电路设计例2-3：抽油烟机装有照明灯和排气扇．使用中，有时需要它们单独工作，有时需要它们同时工作．如图所示的四个电路中，你认为符合上述要求的是（ ）A． B．C． D．答案：A提示：由题意知，风扇与灯泡是相互不影响的，故应当是并联关系，且各支路上有一个开关控制，干路上没有开关．例2-4：为了方便乘客下车，郑州很多公交车的后门两侧扶手上各装有一个按钮（如下左图所示，相当于一个开关），想要下车的乘客只要按下任何一个按钮，装在驾驶台上的电铃都会发声，提醒司机有乘客需要下车，请按要求将电路图补充完整．答案：由题意可知，两个开关并联，然后与电源和电铃串联后组成电路，如下图所示：提示：由“想要下车的乘客按下任何一个按钮，装在驾驶台上的电铃都会发声”可知，两个开关可以独立工作、互不影响即为并联，然后与电源、电铃组成电路．儿童心理发展是有顺序的，这是由遗传决定的，不会因为各种外部环境的影响，或者学习、训练的作用而发生改变，出现心理发展的超越或逆转人类个体从出生到成熟再到衰老的过程中心理的发生发展既是个体自身发展成熟的过程，又是一个社会化的过程。
