数控加工中心的圆弧进给编程 数控加工中心的圆弧进给编程 数控加工中心圆弧插补指令可以自动加工圆弧曲线，G02为顺时针圆弧插补指令.G03为逆时针圆弧插补指令圆弧顺逆方向的判断方法以及用矢量I,J,K表示圆心的编程方法与前述数控铣床圆弧插补的判断方法相同本系统还可以采用另外一种圆弧插补方法—半径法半径法是用圆弧半径R代替矢量法的圆心I、J、K 程序格式为:G17 G02(G03) X_Y_R_F_；G18 G02(G03) X_Z_R_F_；G19 G02(G03) Y_Z_R_F说明:1、X,Y,Z表示圆弧的终点坐标，其坐标值采用绝对坐标还是增敬坐标.取决于G90或G91的状态,G91状态下终点坐标为相对圆弧起点的增量值2、R为圆弧半径值 用半径法编写圆弧加工程序时应注意，在使用同一半径R的情况下.从起点A到终点B的烟弧可能有两个(图4一10).即圆弧段a与圆弧段b.编程时它们的起始点及半径都一样为了区分二者，规定:圆弧所对应的圆心角小于180时(圆弧段a)用.十R”表示半径，圆心角大于180.时‘圆弧段b)用“-R”表示半径，圆心角等于180时用“+R”或“一R”均可注意:整圆编程时不能用R.否则机床不动作.只能用1,J,K圆心矢量编写程序。

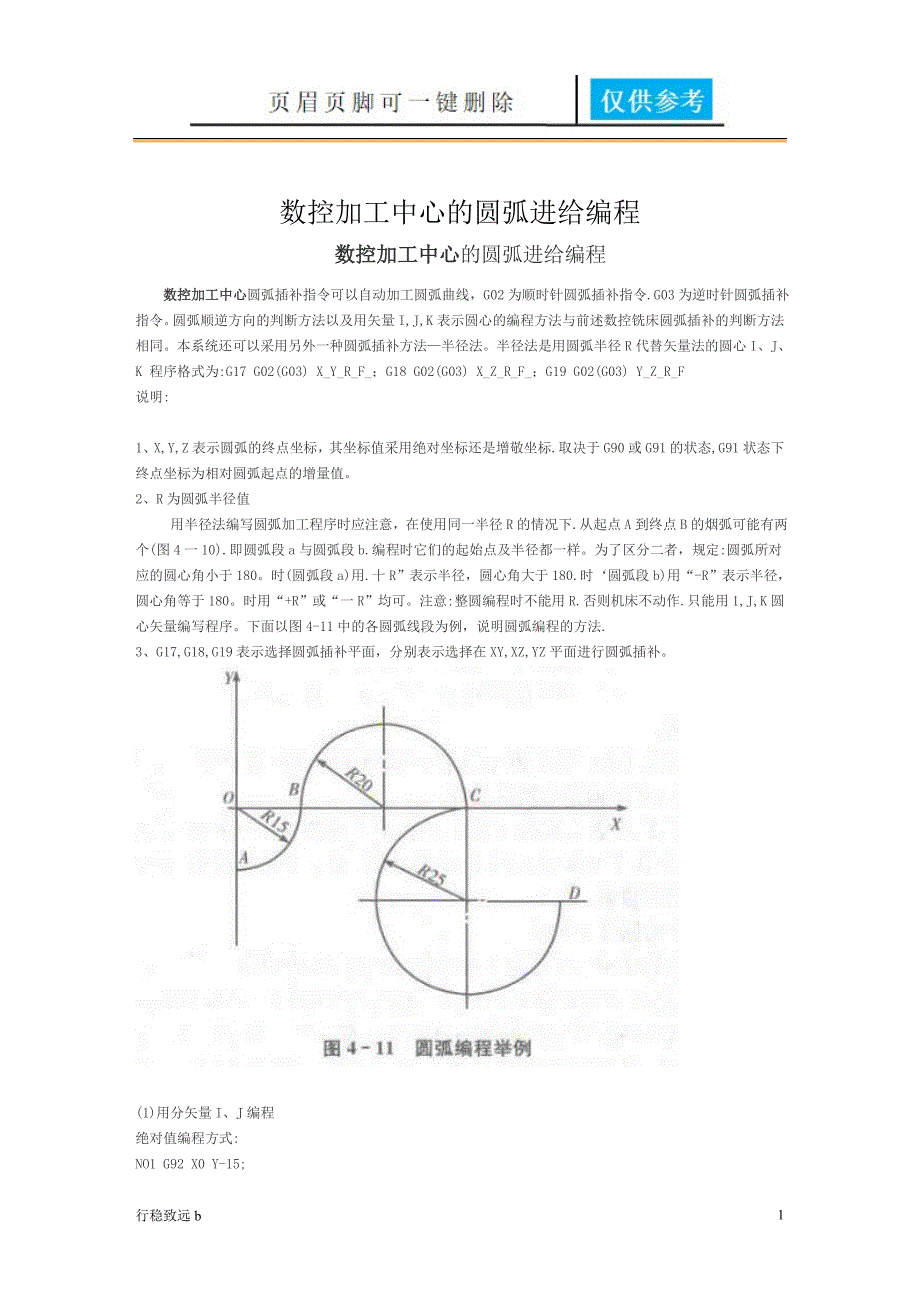

下面以图4-11中的各圆弧线段为例，说明圆弧编程的方法.3、G17,G18,G19表示选择圆弧插补平面，分别表示选择在XY,XZ,YZ平面进行圆弧插补1)用分矢量I、J编程绝对值编程方式:NO1 G92 X0 Y-15;N02 G90 G03 X15 YO 10 J IS F100;N03 G02 X55 YO 120 JO;N04 G03 X80 Y-25 10 J-25;N05 M02;(2)用圆弧半径R编程绝对值编程方式:NO1 G92 XO Y-15;(坐标系设定)N02 G90 G03 X15N03 G02 X55 YOYO R15 F100;(由A移至B)R20;(由B移至C)N04 G03 XSO Y-25 R-25;(由C移至D)N05 M02;增值编程方式:NO1 G91 G03 X15 Y15 R15 F100;N02 G02 X40 YO R20sN03 G03 X25 Y-25 R一25;N04 M02; 在数控加工中心的圆弧进给编程中，如果圆弧是一个封闭整圆·只能使用分矢量编程.图4一所示是一个封闭整圆要求由A点逆时针插补并返回到A点 其编程格式为:G90 G03 X20 YO 1-20 JO F100或G91 G03 XO YO 1-20 JO F100注意:编写整圆程序时，I\J不能同时为零.否则系统会发出错误信息。
