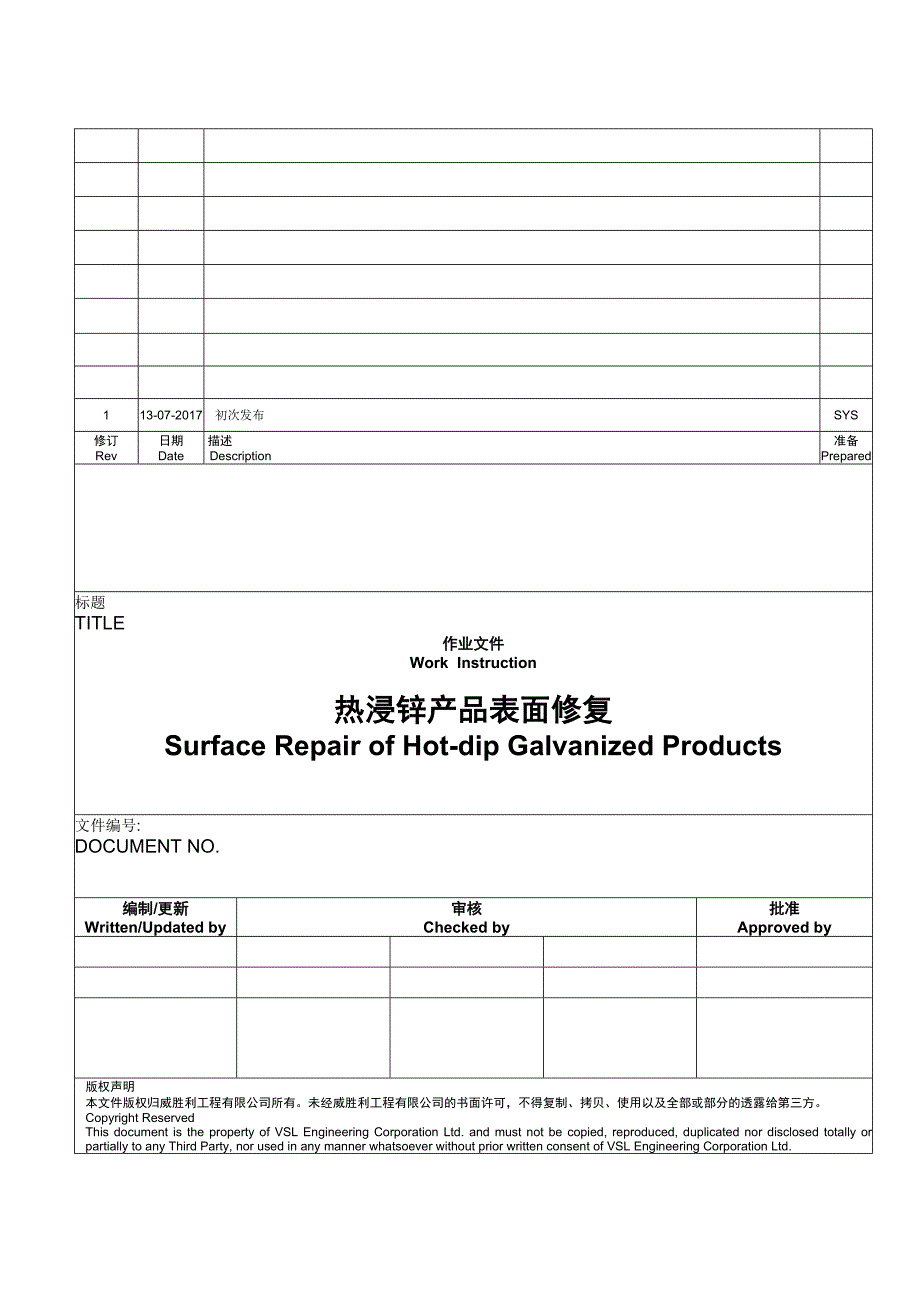

113-07-2017初次发布SYS修订 Rev日期 Date描述 Description准备 Prepared标题 TITLE 作业文件作业文件 Work Instruction热浸锌产品表面修复热浸锌产品表面修复 Surface Repair of Hot-dip Galvanized Products文件编号: DOCUMENT NO.编制编制/更新更新 Written/Updated by审核审核 Checked by批准批准 Approved by版权声明 本文件版权归威胜利工程有限公司所有未经威胜利工程有限公司的书面许可，不得复制、拷贝、使用以及全部或部分的透露给第三方 Copyright Reserved This document is the property of VSL Engineering Corporation Ltd. and must not be copied, reproduced, duplicated nor disclosed totally or partially to any Third Party, nor used in any manner whatsoever without prior written consent of VSL Engineering Corporation Ltd..SYS13/07/2017Page 1 of 5目录目录 Table of Content1总则总则.................................................................................................................22名词解释名词解释...........................................................................................................23需要修复面说明需要修复面说明 ................................................................................................24修复前准备修复前准备 .......................................................................................................35修复前预处理修复前预处理....................................................................................................36喷涂修复处理喷涂修复处理....................................................................................................4.SYS13/07/2017Page 2 of 51总则总则 a) 明确热浸锌产品锌瘤、锌刺、起皮、漏镀和锌渣等表面不良的修复方法及具体要求。
b) 明确热浸锌产品局部锌层厚度偏低的处理方法c) 本文件适用于公司所有热浸锌产品d) 参考《金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法 GB/T 13912-2002》，此标准根据 ISO 1461：1999 编制，不影响对产品的判定2名词解释名词解释a) 漏镀区域 - 钢铁制件表面未与熔融锌发生反应的区域b) 局部厚度最小厚度 – 制件镀层局部厚度允许锌层最小厚度，如锌层要求厚度 85μm，即要求测厚平均值不小于 85μm，对应标准局部最小厚度是 70μm，要求每个测量点不少于 70μmc)主要表面 - 镀层的装配面或对于制件的外观和防腐性能是尤为重要的表面如盖帽的法兰端面、 帽体外表面3需要修复面说明需要修复面说明a) 产品锌层表面有任何漏镀和锌层磕碰脱锌或有锈迹均需要修复处理b) 产品锌层表面有锌瘤、起皮、锌渣和锌刺现象需要去除并修复处理c) 经检查锌层局部区域厚度低于最小厚度的应标记修复处理d) 对于热浸锌后经过攻回丝的产品需要对加工处防腐处理e) 产品不易打磨的内侧锌层表面允许有较小且手摸上去不划手的锌瘤、锌刺，内部少量的锌渣锌灰漏镀并生锈产品外表面锌瘤，需去除盖帽法兰端面锌刺会影响组装，需去除.SYS13/07/2017Page 3 of 5可用砂纸打磨清洁后喷上色剂处理。
f) 产品漏镀或锌层厚度不够面积超过总表面积的 0.5%或单个漏镀区域面积超过 10Cm²，应予重镀，不返修4修复前准备修复前准备a) 螺纹攻回丝处理，内螺纹攻丝可以通过钻床加工类似盖帽的灌浆管螺纹需先通过火焰吹掉螺纹处的锌再通过手工板牙回丝，回丝过程中可加少许润滑油并避免油污淋入螺纹之外的锌层面，回丝后应及时擦除油污，并清理产品上的铁屑b) 清除镀锌产品表面的污渍和铁屑可采用湿布擦拭污渍后再用洁净的干布擦拭干净，待晾干后进行修复工作c) 检查产品锌层厚度是否达标，是否有锌瘤、锌刺、起皮、漏镀和锌渣等不良，并将需要修复的产品挑选出来转入修复工序d) 热浸锌产品应轻拿轻放，在周转中应避免磕碰5修复前预处理修复前预处理a) 采用机器打磨过程中需佩戴口罩、护目镜、耳塞、洁净的手套等劳保用品，且打磨过程中不得让产品粘附油污b) 漏镀和锌层磕碰脱锌或见锈区需打磨至可见金属光泽，使后期喷涂处理达到有效的附着力盖帽筒底部锌渣盖帽灌浆管回牙.SYS13/07/2017Page 4 of 5c) 对有锌瘤、锌刺、起皮、漏镀和锌渣采用百叶片角磨机或手工锉刀进行打磨去除，打磨时应用力均匀平稳，并随时检测锌层厚度以免过打磨。
产品内侧锌层表面无法用角磨机打磨的可以用气动砂光机或砂纸打磨对于安装配合面不得有锌瘤等凸起现象d) 盖帽灌浆管内孔或周边无法用角磨机打磨的可通过电磨去除锌渣和锌灰，盖帽法兰孔内锌刺用电磨去除，并确保螺栓安装附近无锌瘤等凸起现象e) 锌层厚度小于最小厚度的区域用手工砂纸砂一遍，使表面有一定的粗糙度，增加喷涂附着力6喷涂修复处理喷涂修复处理a) 打磨后的产品应在 24 小时内喷冷镀锌，喷涂过程中需佩戴口罩，确认喷涂面清洁、无尘、无油、表面干燥目前采用的冷镀锌修复材料为罗巴鲁冷镀锌气雾剂（简称：罗巴鲁）配合镀锌喷漆（简称：上色剂）使用，罗巴鲁含 96%锌具有防腐作用，用于修补镀锌层缺陷，上色剂可使修复表面光泽一致，两种涂料不可错用电磨去除锌渣和锌灰漏锌或见锈区打磨 至可见金属光泽待打磨面打磨后效果随时检测厚 度.SYS13/07/2017Page 5 of 5b) 使用罗巴鲁前需上下挥动气雾瓶,听到瓶中搅拌球的响声后持续挥动, 保证搅拌球碰响 30 次以上c) 在无锌层或锌层厚度不够区域喷罗巴鲁，涂装时垂直距离涂装面约 20-30cm,涂装速度约 10cm/秒，修复处厚度比最小厚度厚 30μm，如最小厚度要求 70μm 则修复处的厚度不低于 100μm。
喷涂干燥后需检查修复处的厚度，不足区域需要补喷喷涂后若修补处过渡不平整可待干燥后用砂纸砂平整螺纹处少量均匀喷涂罗巴鲁，避免螺纹喷涂过厚影响后期安装d) 使用上色剂前需上下挥动均匀，在产品有色差、打磨痕迹和罗巴鲁修表面均匀喷涂上色剂e) 为了防止气雾剂堵塞现象, 每次使用完后倒转气雾瓶, 使喷雾口朝下, 在安全的地方按喷雾口,直到无色气体喷出 1-2 秒f)喷涂后未干燥不得转移包装冷镀锌喷涂后外表镀锌喷漆后外表冷镀锌 （罗巴鲁）镀锌喷漆 （上色剂）。
