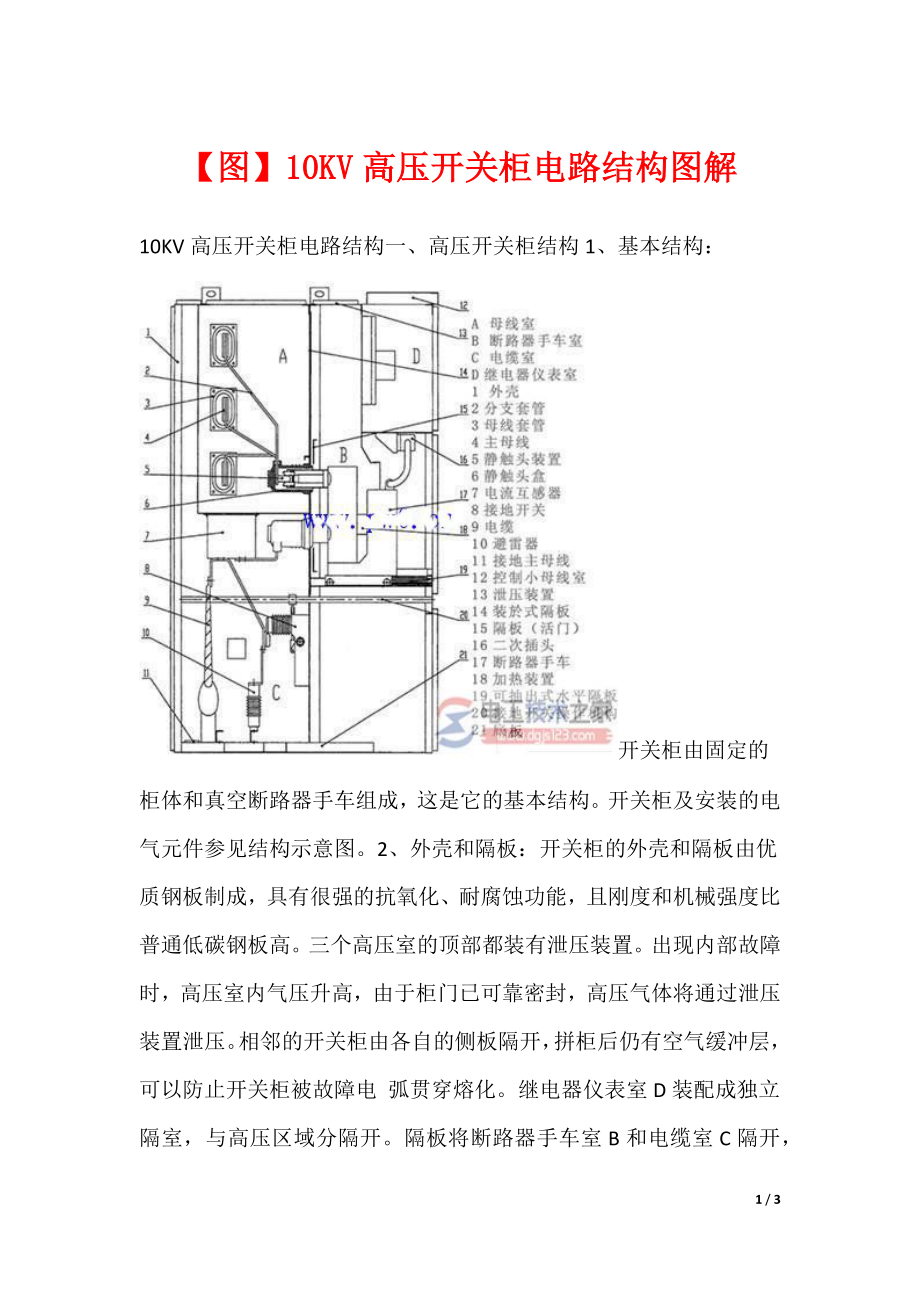

图】10KV高压开关柜电路结构图解10KV高压开关柜电路结构一、高压开关柜结构1、基本结构： 开关柜由固定的柜体和真空断路器手车组成，这是它的基本结构开关柜及安装的电气元件参见结构示意图2、外壳和隔板：开关柜的外壳和隔板由优质钢板制成，具有很强的抗氧化、耐腐蚀功能，且刚度和机械强度比普通低碳钢板高三个高压室的顶部都装有泄压装置出现内部故障 时，高压室内气压升高，由于柜门已可靠密封，高压气体将通过泄压装置泄压相邻的开关柜由各自的侧板隔开，拼柜后仍有空气缓冲层，可以防止开关柜被故障电 弧贯穿熔化继电器仪表室D装配成独立隔室，与高压区域分隔开隔板将断路器手车室B和电缆室C隔开，即使断路器手车移开(此时活门会自动关闭)，也能防 止操作者触及母线室A和电缆室C内的带电部分卸下紧固螺栓就可移开水平隔板，便于电缆密封终端的安装3、开关柜内独立的小室：1)断路器手车室 断路器手车装在有导轨的断路器手车室B内，其示意图如图2可在运行、试验/隔离两个不同位置之间移动当手车从运行位置向试验/隔离位置移动时，活 门会自动盖住静触头，反向运行则打开手车能在开关柜门关闭的情况下操作，通过门上的观察窗可以看到手车的位置、手车上的ON(断路器合闸)/OFF(断 路器分闸)按钮、合分闸状态指示器和储能/释放状况指示器。
手车可采用手动进行移动框架由合金钢板拼装而成，上面装断路器和其他设备具有弹簧触头系统的触臂装在断路器的极柱上，当手车插入到运行位置时起 电气联接作用手车于开关柜之间的信号、保护和控制线，用一个控制线插头联接手车刚插入开关柜就固定在试验/隔离位置，同时也可靠地联接到开关柜的接地 系统手车的所在位置，能通过观察窗或装在低压室面板上的手车电气位置指示器看到2)母线室 母线从一个开关柜引至另一个开关柜，通过分支母线和套管固定矩形的分支母线直接用螺栓联接到主母线上，不需任何联接夹所有母线和分支母线都用热缩套管覆盖套管板和套管将柜与柜之间的母线隔离起来，并有支撑作用对电动应力大的开关柜，一般需要这种支持3)电缆室 电流互感器和接地开关装在电缆室后部电缆室也可安装避雷器当电缆室门打开后，有足够的空间供施工人员进入柜内安装电缆(最多可并接6根)盖在电缆入口处的底板可采用非导磁的不锈钢板，是开缝的，可拆卸的，便于现场施工底板中穿越一、二次电缆的变径密封圈开孔应与所装电缆相适应，以防小动物进入4)继电器仪表室 开关柜的二次元件装在低压室内及门上控制线线槽空间宽裕，并有盖板，左侧线槽用来引入和引出柜间连线，右侧线槽用来敷设开关柜内部连线。
低压室侧板上有控制线穿越孔，以便控制电源的联接 3 / 3。
