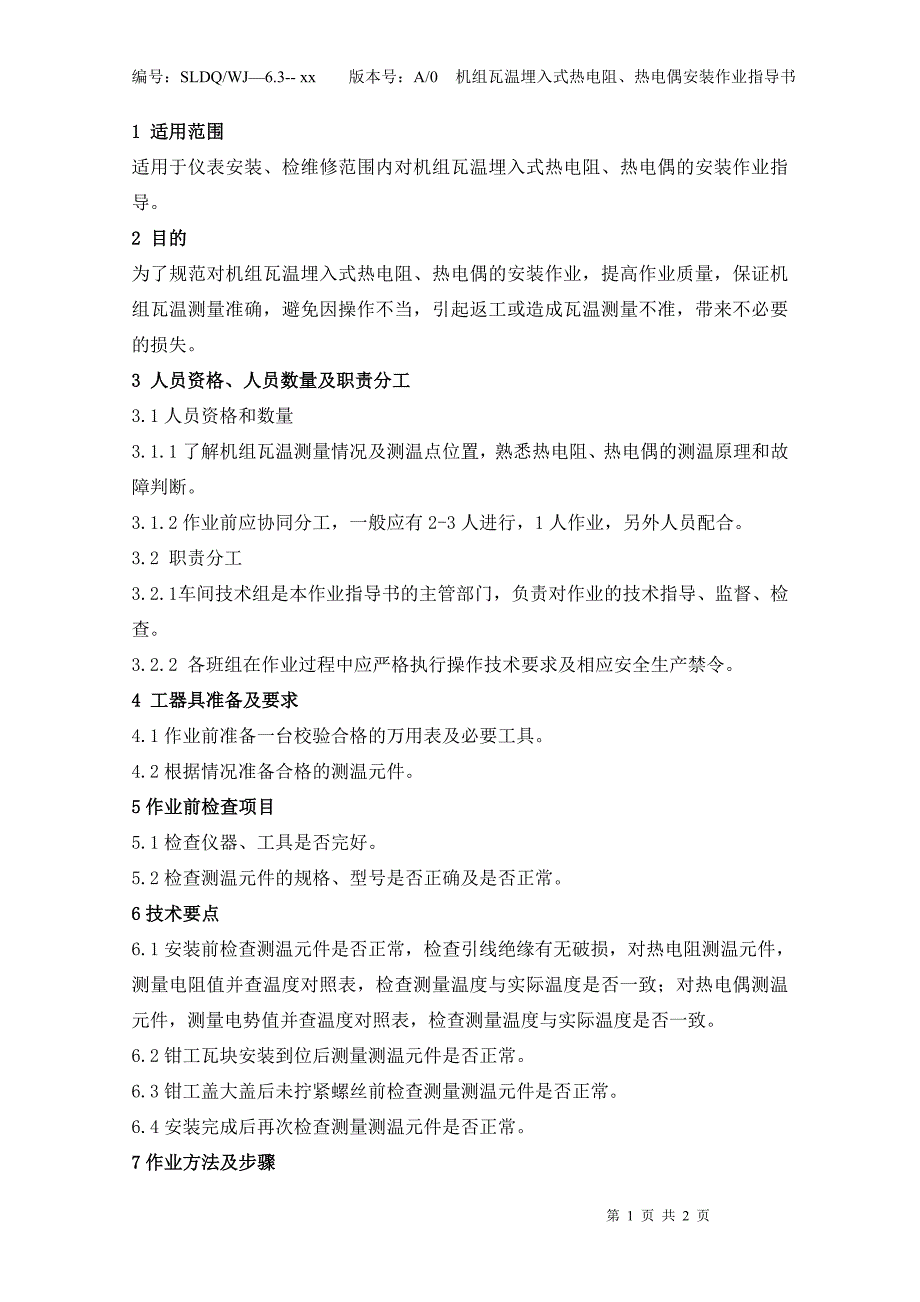

编号：SLDQ/WJ—6.3-- xx 版本号：A/0 机组瓦温埋入式热电阻、热电偶安装作业指导书第 1 页 共 2 页1 1 适用范围适用范围适用于仪表安装、检维修范围内对机组瓦温埋入式热电阻、热电偶的安装作业指导2 2 目的目的为了规范对机组瓦温埋入式热电阻、热电偶的安装作业，提高作业质量，保证机组瓦温测量准确，避免因操作不当，引起返工或造成瓦温测量不准，带来不必要的损失3 3 人员资格、人员数量及职责分工人员资格、人员数量及职责分工3.1 人员资格和数量3.1.1 了解机组瓦温测量情况及测温点位置，熟悉热电阻、热电偶的测温原理和故障判断3.1.2 作业前应协同分工，一般应有 2-3 人进行，1 人作业，另外人员配合3.2 职责分工3.2.1 车间技术组是本作业指导书的主管部门，负责对作业的技术指导、监督、检查3.2.2 各班组在作业过程中应严格执行操作技术要求及相应安全生产禁令4 4 工器具准备及要求工器具准备及要求4.1 作业前准备一台校验合格的万用表及必要工具4.2 根据情况准备合格的测温元件5 5 作业前检查项目作业前检查项目5.1 检查仪器、工具是否完好5.2 检查测温元件的规格、型号是否正确及是否正常。
6 6 技术要点技术要点6.1 安装前检查测温元件是否正常，检查引线绝缘有无破损，对热电阻测温元件，测量电阻值并查温度对照表，检查测量温度与实际温度是否一致；对热电偶测温元件，测量电势值并查温度对照表，检查测量温度与实际温度是否一致6.2 钳工瓦块安装到位后测量测温元件是否正常6.3 钳工盖大盖后未拧紧螺丝前检查测量测温元件是否正常6.4 安装完成后再次检查测量测温元件是否正常编号：SLDQ/WJ—6.3-- xx 版本号：A/0 机组瓦温埋入式热电阻、热电偶安装作业指导书第 2 页 共 2 页7 7 作业方法及步骤作业方法及步骤7.1 机组测温元件更换作业7.1.1 检查新装测温元件的规格、型号是否正确，用万用表测量判断测温元件是否正常7.1.2 根据测温元件的规格尺寸，由钳工专业人员对瓦块钻孔，以便埋入测温元件7.1.3 把测温元件埋入瓦块，用 AB 胶进行密封固化处理，并用万用表测量判断测温元件是否正常7.1.4 测温元件固化 24 小时后，再次用万用表测量判断测温元件是否正常，若正常交给钳工专业安装7.2 机组测温元件安装作业7.2.1 钳工专业安装瓦块前，仪表人员用万用表测量判断测温元件是否正常，若正常则配合钳工人员安装，作业过程时刻观察测温元件引线情况，避免损坏。
7.2.2 钳工专业安装瓦块到位后，仪表人员用万用表测量判断测温元件是否正常，并对测温元件引线进行固定，引出机壳外，对引出口进行密封，再次检查测温元件是否正常7.2.3 若测温元件正常，由钳工人员盖大盖，作业过程观察是否碰到或压坏测温元件引线，大盖安装到位后，再次检查测温元件是否正常7.2.4 若测温元件正常，由钳工人员拧紧大盖螺丝，钳工人员安装完成后，仪表人员最后检查测温元件是否正常7.2.5 若测温元件正常，即安装作业结束，下一步进行外部接线以上任一步骤若检查测温元件异常，则要及时查找原因并处理8 8 安全注意事项安全注意事项8.1.1机组现场环境条件相对不好，位置狭窄，并存在与钳工交叉作业，作业人员应做好安全防护，避免造成伤害8.1.2 机组瓦温引线在机组内部固定时，一定要固定牢固，远离机组转动部分，避免摩擦损坏8.1.3 机组瓦温引线相对较细，安装时要轻拿轻放，避免损坏引线。
