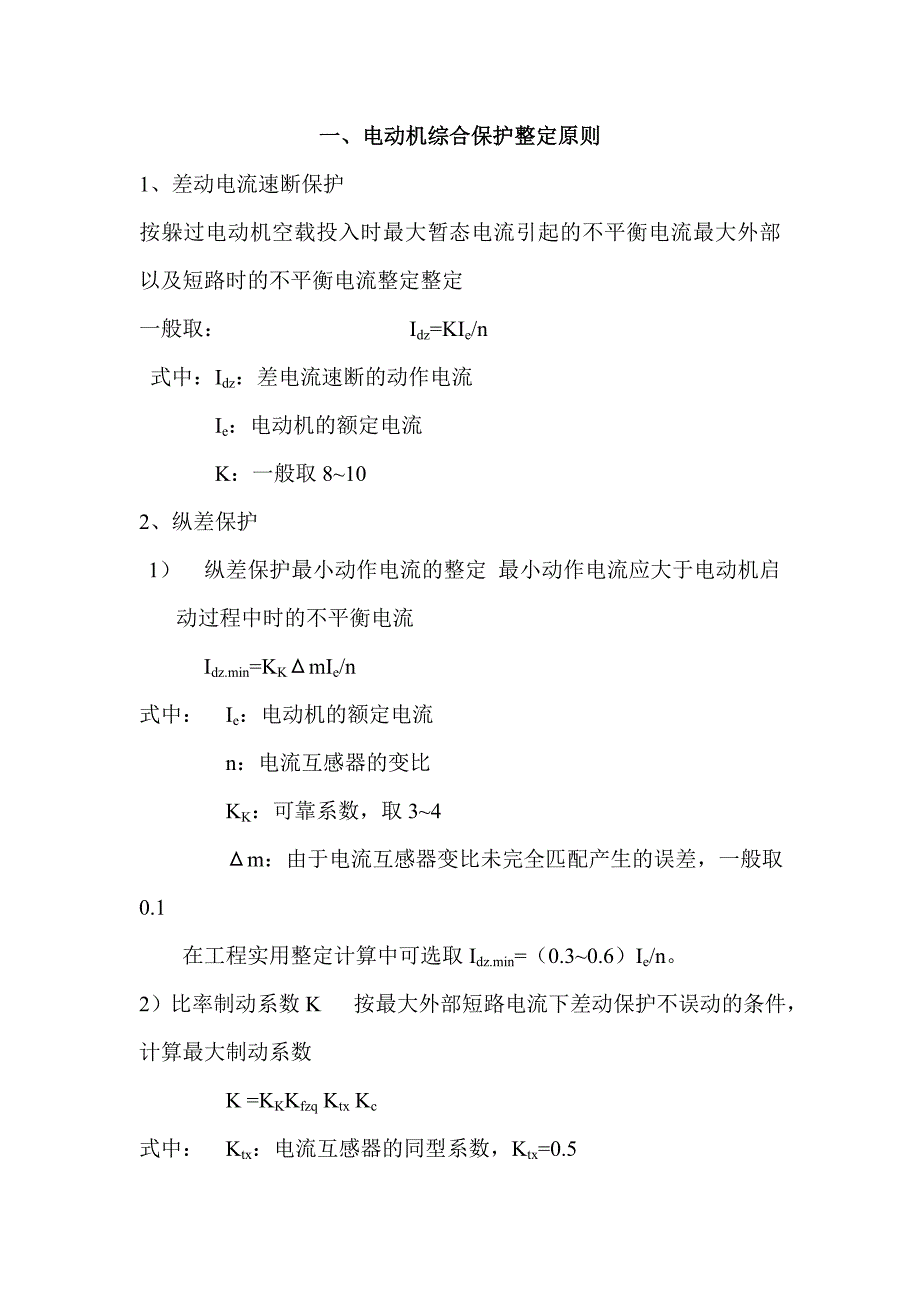

一、电动机综合保护整定原则1、差动电流速断保护按躲过电动机空载投入时最大暂态电流引起的不平衡电流最大外部以及短路时的不平衡电流整定整定一般取： Idz=KIe/n 式中：Idz：差电流速断的动作电流 Ie：电动机的额定电流 K：一般取8~102、纵差保护1） 纵差保护最小动作电流的整定 最小动作电流应大于电动机启动过程中时的不平衡电流 Idz.min=KKΔmIe/n式中： Ie：电动机的额定电流 n：电流互感器的变比 KK：可靠系数，取3~4 Δm：由于电流互感器变比未完全匹配产生的误差，一般取0.1 在工程实用整定计算中可选取Idz.min=（0.3~0.6）Ie/n2）比率制动系数K 按最大外部短路电流下差动保护不误动的条件，计算最大制动系数 K =KKKfzq Ktx Kc式中： Ktx：电流互感器的同型系数，Ktx=0.5 KK：可靠系数，取2~3 Kc：电流互感器的比误差，取0.1 Kfzq：非周期分量系数，取1.5~2.0计算值Kmax=0.3，但考虑电流互感器的饱和和暂态特性畸变的影响，在工程实用整定计算中可选取K=0.3~0.63、电流速断保护整定原则：躲过电动机启动时的产生的最大电流，但在正常运行中又要有足够的灵敏度；1）Izd = KK.IstartK为可靠系数,一般地Kk=1.3Istart为电动机启动的最大电流，该电流值可以通过启动电机时记录保护中记录的最大电流取得；或根据动机标称启动电流得到；2）若Istart不好确定时，可根据下面推荐进行计算Istart；单鼠笼: Istart=(6~7)Ie 双鼠笼: Istart=(4~5)Ie绕线式: Istart=(3~4)IeIdz=K*Izd 电动机启动过程中K=1，启动结束后K=0.5；即当电动机启动完成后速断定值自动降低为原定值的50％。
可有效地防止启动过程中因启动电流过大引起的误动，同时还能保证正常运行中保护有较高的灵敏性3）速断动作时间tsd根据现场运行经验，一般取取tsd =0.05s4、电动机启动时间tqd按电动机的实际启动时间并留有一定裕度整定，可取tqd =1.2倍实际启动时间10-15S）5、负序过流保护负序动作电流I2dz，按躲过正常运行时允许的负序电流整定一般地：保护断相和反相等严重不平衡时，可取I2dz =（0.6~0.8）Ie作为灵敏的不平衡保护时，可取I2dz =（0.2~0.4）Ie6、接地保护保护装置的一次动作电流，按躲过被保护分支外部单相接地故障时，从被保护元件流出的电容电流及按最小灵敏系数1.25整定 Idz ≥Kk Icx Idz ≤(Ic∑-Icx)/1.25式中： Icx：被保护线路外部发生单相接地故障时，从被保护元件流出的电容电流 Ic∑：电网的总单相接地电容电流 Kk：可靠系数，可取Kk=4~57、过热保护 动作判据： (1) 电动机发热时间常数I1 电动机实际运行电流的正序分量I2 电动机实际运行电流的负序分量Ie 电动机实际额定电流Ieq 电动机实际运行电流的等效电流，计算方法动作见（2）；t 电动机过热实际时间，计算方法见动作判据（1）；K1 正序电流发热系数，电动机启动过程中K1＝0。
25， 电动机运行过程中K1＝1K2 负序电流发热系数，出厂时K2＝4本保护的定值中设有:Ie,ngd(=Ieq/Ie),igs(=t),由ngd和ngs确定公式中的 ,这样就确定了一条曲线,改变ngd,ngs，Ie，就设定不同的曲线；以上计算值是假设为恒定过负荷率的情况下计算得出的；整定原则：1、若电机厂提供电动机在n倍过负荷下允许运行t秒，或堵转电流为n倍时允许堵转时间为t，则直接整定Ngd=n，Igs=t；2、按保守的躲启动电流原则整定，如1.2倍额定值120S(100S)，保证电机启动结束时不发过负荷报警信号（75％过负荷跳闸值）为止；3、若电动机在冷态时可连续启动三次，启动电流为n倍额定电流，启动时间为t，则热容系数＝3（n－1.05）t， 可整定 Ngd=n， Igs= /（3（n－1.05））9、启动时间过长电动机在冷态情况下正常起动到起动完成时间,该时间可以通过电机启动后记录值（Qs）得到； 一般地S1=20~30s10、低电压保护1） 按切除不重要电动机的条件整定低电压动作值：对中温中压电厂 Udz=60~65% Ue对高温高压电厂 Udz=65~70%为了保护重要电动机的自起动，采用最小时限 t=0.5S2) 按躲过保证电动机自起动时供电母线的最小允许电压，并计入可靠系数及电压继电器的返回系数对中温中压电厂 Udz=(60~65%)Ue/(KKKf) 一般取40%Ue对高温高压电厂 Udz=(65~70%)Ue/(KKKf) 一般取45%Ue按保证技术安全及工艺过程特点的条件整定，时限足够大，只有当电压长期下降或消失才断开电动机 一般取： t=9S11、堵转保护在电动机运行过程中靠自动降低一倍定值的速断保护和过热元件提供保护，在电动机启动过程中靠自动识别启动电流的变化提供保护，这样就而对启动时间较长又不允许堵转时间过长的电动机提供快速保护。
当电动机在启动过程中如电流下降不明显，将致使堵转保护启动，但也可通将启动过程中的堵转保护退出(有软压板)，堵转保护软件延时8S,无需整定;12、电动机自启动系统失电后，低电压保护动作，如在自启动整定延时前电压能够恢复（须大于额定值的90％），当自启动延时S2到时发自启合闸命令，如在自启动整定延时后恢复电压则不发自启合闸命令 自启动延时按机在生产工艺过程中允许电源中断的时间整定；二、主变压器综合保护整定原则主变差动保护里主要包括有差动速断、比例制动差动、二次谐波系数、平衡系数等定值主要计算过程：1、收集主变容量、额定电压、额定电流及TA变比等参数；2、了解保护装置原理，确认保护是高压还是低压侧为基准侧；3、看图确认电流互感器的二次接线方式；4、注意主变投运后带负荷检查电流相量举例说明：变压器铭牌额定容量31.5MVA，TA二次额定电流5A，高压侧额定电压110KV，高压侧TA变比400/5，低压侧额定电压6.3KV，低压侧TA变比3000/5，变压器一次接线方式Y/△-11， TA二次接线高低压均采用星形接线1、变压器额定电流计算：1） 计算变压器各侧额定电流 式中Se－变压器最大额定容量，Ue－计算侧额定电压2） 计算各侧二次额定电流及平衡系数 =165.4/80=2.067A =??? =2886/600=4.81A式中：——高压一次额定电流, ——高压二次额定电流—高压侧CT变比,保护定值的确定1、差动电流速断保护按躲过变压器空载投入时励磁涌流和外部短路时流入保护的最大不平衡电流整定一般取： Idz=KIe/n 式中：Idz：差电流速断的动作电流 Ie：为保护基准侧额定电流；德威特公司的差动保护是以低压侧为基准侧） K：倍数 6300KVA及以下 7~12 6300~31500KVA 4.5~7.0 40000~120000KVA 3.0~6.0 120000KVA 2.0~5.02、纵差保护1） 纵差保护最小动作电流的整定 最小动作电流应大于变压器额定负载时的不平衡电流 Idz.min=KK(Kc+ΔU+Δm)Ie/n式中： Ie：变压器的额定电流 n：电流互感器的变比 KK：可靠系数，取1.3~1.5 Kc：电流互感器的比误差，10P型取0.03×2，5P型和TP型取0.01×2 ΔU：变压器调压引起的误差，取调压范围中偏离额定值的最大值 Δm：由于电流互感器变比未完全匹配产生的误差，一般取0.05 在工程实用整定计算中可选取Idz.min=（0.3~0.5）Ie/n。
2） 比率制动系数K的整定 纵差保护的动作电流应大于外部短路时流过差动回路的不平衡电流 Ibph=(Kfzq Ktx Kc+ΔU+Δm)IK.max/n式中： Ktx：电流互感器的同型系数，Ktx=1.0 IK.max：外部短路时，最大穿越短路电流周期分量 Kfzq：非周期分量系数，两侧同为TP级电流互感器取1.0，两侧同为P级电流互感器取1.5~2.0 ΔU：变压器调压引起的误差，取调压范围中偏离额定值的最大值 Δm：由于电流互感器变比未完全匹配产生的误差，一般取0.05 KK：可靠系数，取1.3~1.5 差动保护的动作电流 Idz.max =KK Ibph.max 最大制动系数 Kmax= Idz.max/ Izd.max当Izd.max=IK.max时，Kmax= KK Ibph.max / IK.max式中： IK.max：最大短路电流在工程实用整定计算中可选取K=0.3~0.8二折线注：当采用三折线比率制动差动保护时，比率制动由两部分组成；无制动部分和比率制动部分，三折线比率制动差动保护具有较高的灵敏度和抗区外故障CT饱和的能力。
如下图所示：推荐定值：差动速断： Csdi=（6-8）Ie差动启动值： cdi=(0.3—0.5)Ie差动拐点1制动电流定值： I1=(0.5--0.8)Ie 差动拐点2制动电流定值： I2=（2-3）Ie差动谐波制动系数 0.12—0.2差动比例制动系数K1 0.3—0.5差动比例制动系数K2 0.5—0.7平衡系数：以主变低压侧二次电流为基准，根据实际情况计算3） 二次谐波制动比的整定一般取：12%~20%，整定后可进行若干次空投试验，保护不误动即认为所选定值正确4） 涌流间断角整定闭锁角可取： 60°~70°（现在很少采用）其他厂家差动保护定值举例（法国AREVA保护）先看下面定值单序号定 值 名 称整定值序号定 值 名 称整定值1差动起动电流0.54Iref9高压侧过负荷电流定值2.6A2差动速断电流9.7Iref10高压侧过负荷时间5S3比率差动制动系数m10.311低压侧过负荷电。
