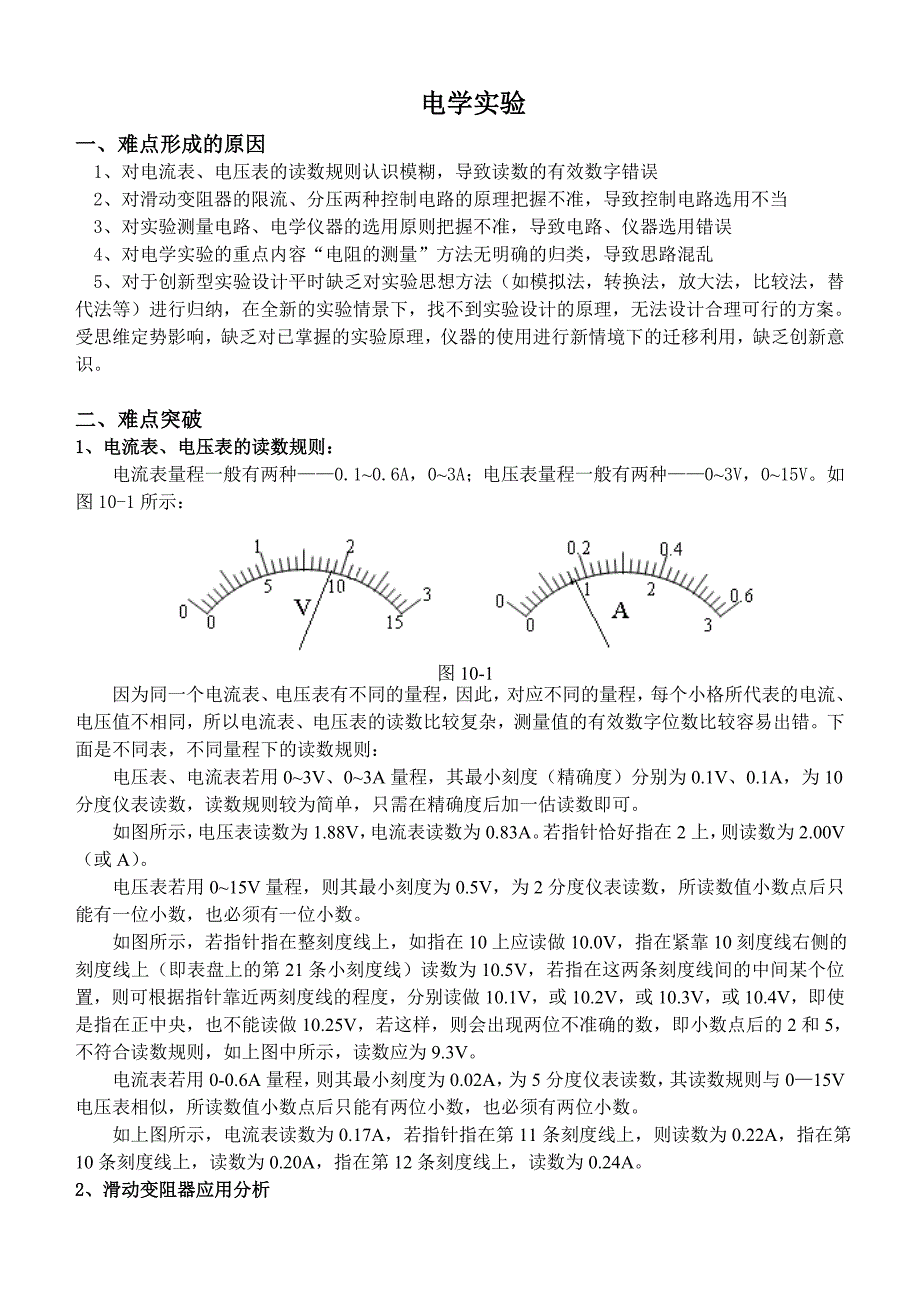

电学实验一、难点形成的原因1、对电流表、电压表的读数规则认识模糊，导致读数的有效数字错误2、对滑动变阻器的限流、分压两种控制电路的原理把握不准，导致控制电路选用不当3、对实验测量电路、电学仪器的选用原则把握不准，导致电路、仪器选用错误4、对电学实验的重点内容“电阻的测量”方法无明确的归类，导致思路混乱5、对于创新型实验设计平时缺乏对实验思想方法（如模拟法，转换法，放大法，比较法，替代法等）进行归纳，在全新的实验情景下，找不到实验设计的原理，无法设计合理可行的方案受思维定势影响，缺乏对已掌握的实验原理，仪器的使用进行新情境下的迁移利用，缺乏创新意识 二、难点突破1、电流表、电压表的读数规则：电流表量程一般有两种——0.1~0.6A，0~3A；电压表量程一般有两种——0~3V，0~15V如图10-1所示：图10-1因为同一个电流表、电压表有不同的量程，因此，对应不同的量程，每个小格所代表的电流、电压值不相同，所以电流表、电压表的读数比较复杂，测量值的有效数字位数比较容易出错下面是不同表，不同量程下的读数规则：电压表、电流表若用0~3V、0~3A量程，其最小刻度（精确度）分别为0.1V、0.1A，为10分度仪表读数，读数规则较为简单，只需在精确度后加一估读数即可。
如图所示，电压表读数为1.88V，电流表读数为0.83A若指针恰好指在2上，则读数为2.00V（或A）电压表若用0~15V量程，则其最小刻度为0.5V，为2分度仪表读数，所读数值小数点后只能有一位小数，也必须有一位小数 如图所示，若指针指在整刻度线上，如指在10上应读做10.0V，指在紧靠10刻度线右侧的刻度线上（即表盘上的第21条小刻度线）读数为10.5V，若指在这两条刻度线间的中间某个位置，则可根据指针靠近两刻度线的程度，分别读做10.1V，或10.2V，或10.3V，或10.4V，即使是指在正中央，也不能读做10.25V，若这样，则会出现两位不准确的数，即小数点后的2和5，不符合读数规则，如上图中所示，读数应为9.3V电流表若用0-0.6A量程，则其最小刻度为0.02A，为5分度仪表读数，其读数规则与0—15V电压表相似，所读数值小数点后只能有两位小数，也必须有两位小数 如上图所示，电流表读数为0.17A，若指针指在第11条刻度线上，则读数为0.22A，指在第10条刻度线上，读数为0.20A，指在第12条刻度线上，读数为0.24A2、滑动变阻器应用分析滑动变阻器是电学实验中常用的仪器，近几年高考电学设计性实验命题对其应用多次直接或渗透考查.如何选择滑动变阻器的接法设计控制电路仍是历届考生应考的难点.图12-3滑动变阻器的限流接法与分压接法的特点：如图10-2所示的两种电路中，滑动变阻器（最大阻值为R0）对负载RL的电压、电流强度都起控制调节作用，通常把图（a）电路称为限流接法，图（b）电路称为分压接法.图10-2负载RL上电压调节范围（忽略电源内阻）负载RL上电流调节范围（忽略电源内阻）相同条件下电路消耗的总功率限流接法E≤UL≤E≤IL≤EIL分压接法0≤UL≤E0≤IL≤E（IL+Iap）比较分压电路调节范围较大分压电路调节范围较大限流电路能耗较小①限流法.如图（a）所示，待测电阻上电压调节范围为.显然，当R0<>RL时，滑动触头在从b向a滑动的过程中，先是电流表、电压表的示数变化不大，后来在很小的电阻变化范围内，电流表、电压表的读数变化很快，也不方便读数，只有当RL与R0差不多大小时，才能对电流、电压有明显的调控作用.在同样能达到目的的前提下，限流法较为省电，电路连接也较为简单.②分压法.如图（b）所示，待测电阻上电压调节范围为0～E，且R0相对于RL越小，R上的电压变化的线性就越好.当R0>>RL时，尽管UL变化范围仍是0～E，但数据几乎没有可记录性，因为在这种情况下，滑片从左端滑起，要一直快到右端时，电压表上示数一直几乎为零，然后突然上升到E，对测量几乎没有用处.因此，分压接法要用全阻值较小的滑动变阻器。
滑动变阻器的限流接法与分压接法：两种电路均可调节负载电阻电压和电流的大小，但在不同条件下，调节效果大不一样，滑动变阻器以何种接法接入电路，应遵循安全性、精确性、节能性、方便性原则综合考虑，灵活选取.1.下列三种情况必须选用分压式接法（1）要求回路中某部分电路电流或电压实现从零开始可连续调节时（如：测定导体的伏安特性、校对改装后的电表等电路），即大范围内测量时，必须采用分压接法.（2）当用电器的电阻RL远大于滑动变阻器的最大值R0时，必须采用分压接法.因为按图（b）连接时，因RL>>R0＞Rap,所以RL与Rap的并联值R并≈Rap，而整个电路的总阻值约为R0，那么RL两端电压UL=IR并=·Rap，显然UL∝Rap,且Rap越小，这种线性关系越好，电表的变化越平稳均匀，越便于观察和操作.（3）若采用限流接法，电路中实际电压（或电流）的最小值仍超过RL的额定值时，只能采用分压接法.2.下列情况可选用限流式接法（1）测量时对电路中的电流或电压没有要求从零开始连续调节，只是小范围内测量，且RL与R0相差不大或RL略小于R0，采用限流式接法.（2）电源的放电电流或滑动变阻器的额定电流太小，不能满足分压式接法的要求时，采用限流式接法.（3）没有很高的要求，仅从安全性和精确性角度分析两者均可采用时，可考虑安装简便和节能因素优先采用限流式接法.图10-3例1：如图10-3所示，滑动变阻器电阻最大值为R，负载电阻R1=R，电源电动势为E,内阻不计.（1）当K断开，滑动头c移动时，R1两端的电压范围是多少？（2）当K闭合，滑动头c移动时，R1两端的电压范围是多少？（3）设R的长度ab=L,R上单位长度的电阻各处相同，a、c间长度为x，当K接通后，加在R1上的电压U1与x的关系如何？ 例2：用伏安法测量某一电阻Rx阻值，现有实验器材如下：待测电阻Rx（阻值约5 Ω,额定功率为1 W）；电流表A1（量程0~0.6 A,内阻0.2 Ω）;电流表A2（量程0~3 A，内阻0.05 Ω）;电压表V1（量程0~3 V，内阻3 kΩ）;电压表V2（量程0~15 V，内阻15 kΩ）;滑动变阻器R0（0~50 Ω）,蓄电池（电动势为6 V）、开关、导线.为了较准确测量Rx阻值，电压表、电流表应选________，并画出实验电路图.调节，故限流接法是首选，只要能保证安全且有一定的调节范围即可。
例3：用伏安法测量一个定值电阻的器材规格如下：待测电阻Rx（约100 Ω）;直流电流表（量程0~10 mA、内阻50 Ω）;直流电压表（量程0~3 V、内阻5 kΩ）;直流电源（输出电压4 V、内阻不计）；滑动变阻器（0~15 Ω、允许最大电流1 A）；开关1个，导线若干.根据器材的规格和实验要求画出实验电路图.【总结】任一种控制电路必须能保证电路的安全，这是电学实验的首要原则 ，限流接法虽然简洁方便，但必须要能够控制电路不超过电流的额定值，同时，能够保证可获取一定的电压、电流范围，该题中，即便控制电流最小值不超过电流表的量程，因滑动变阻器全阻值相对电路其它电阻过小，电流、电压变化范围太小，仍不能用限流接法3、实验电路和电学仪器的选择（1）电路的选择①安培表内、外接电路的选择由于电压表的分流作用和电流表的分压作用，造成表的示数与通过负载的电压或电流真实值之间产生误差，为减小此系统误差，应慎重选择电流表的内外接法，选择方法如下：1、直接比较法：当待测电阻阻值Rx<>RA时，安培表分压很小，选择安培表内接电路2、临界值计算比较法：当待测电阻阻值与电压表、电流表的阻值相差不多时，如何确定被测电阻R是较大还是较小呢？我们要计算两种接法的相对误差，可用与相比较.当即时，宜采用电流表外接法；当即时，宜采用电流表内接法；而时，电流表内外接法效果是一样的.此时的被测电阻值R我们称为临界电阻。
3、测试判断法（试触法） 若Rx、RA、RV的大小关系事先没有给定，可借助试触法确定内、外接法.具体做法是:如图10-6所示组成电路，其中电流表事先已经接好，拿电压表的一个接线柱去分别试触M、N两点，观察先后两次试触时两电表的示数变化情况如果电流表的示数变化比电压表示数变化明显(即)，说明接M点时电压表分流作用引起的误差大于接N点时电流表分压作用引起的误差，这时应采用内接法(即电压表接N点)图10-6如果电压表的示数变化比电流表示数变化明显(即)，说明接N点时电流表分压作用引起的误差大于接M点时电压表分流作用引起的误差，这时应采用外接法(即电压表接M点).（口决：“内大外小”，即内接法适合测大电阻且系统误差偏大，即测量值大于真实值，外接法适合测小电阻且系统误差偏小，即测量值小于真实值，）（2）电路实验器材和量程的选择，应考虑以下几点：①电路工作的安全性，即不会出现电表和其它实验器材因过载毁坏现象②能否满足实验要求（常常要考虑便于多次测量求平均值）③选择器材的一般思路是：首先确定实验条件，然后按电源—电压表—电流表—变阻器顺序依次选择根据不使电表受损和尽量减少误差的原则选择电表.首先保证流过电流表的电流和加在电压表上的电压均不超过使用量程，然后合理选择量程，务必使指针有较大偏转（一般取满偏度的左右），以减少测读误差.根据电路中可能出现的电流或电压范围需选择滑动变阻器，注意流过滑动变阻器的电流不超过它的额定值，对大阻值的变阻器，如果是滑动头稍有移动，使电流、电压有很大变化的，不宜采用.应根据实验的基本要求来选择仪器，对于这种情况，只有熟悉实验原理，才能作出恰当的选择.总之，最优选择的原则是：a、 方法误差尽可能小.b、实现较大范围的灵敏调节.c、在大功率装置（电路）中尽可能节省能量；在小功率电路里，在不超过用电器额定值的前提下，适当提高电流、电压值，以提高测试的准确度.根据以上原则，电学仪器的选择有如下建议：1、电源的选择：选择直流电源，应根据用电器的需要来确定，一般考虑用电器所需的电压、电路中的电流、电源电动势和允许电流等.在不超过待测器材所允许的最大电压值的情况下，选择电动势较大的电源（以获得更多的测量数据）。
在相同电动势情况下，通常选择内电阻较小的电源（以获得较稳定的路端电压）,测电源内阻除外2、电表的选择：在不超过电表量程的条件下，选择量程较小的电表（以便测量时示数能在满刻度的2/3左右）3、滑动变阻器的选择:要由电路中所要求或可能出现的电流、电压的范围来选定变阻器，实际流过变阻器的电流不得超过其额定值；如要通过变阻器的电阻改变来读取不同的电流、电压值时，要注意避免变阻器滑片稍有移动电流或电压就会有很大变化的出现，也要避免出现滑片从一头滑到另一头，电流或电压几乎没有变化的情况.若控制电路确定为限流接法,则滑动变阻器应选用与实验电路中其它电阻的总阻值相差不大的;若控制电路确定为分压接法，则应选用在额定电流允许的条件下阻值较小的滑动变阻器例4： 图10-7为用伏安法测量一个定值电阻阻值的实验所需器材实物图，器材规格如下：图10-7 （1）待测电阻Rx（约100Ω） （2）直流电源（输出电压4V，内阻可不计） （3）直流毫安表（量程0~10mA，内阻50。
