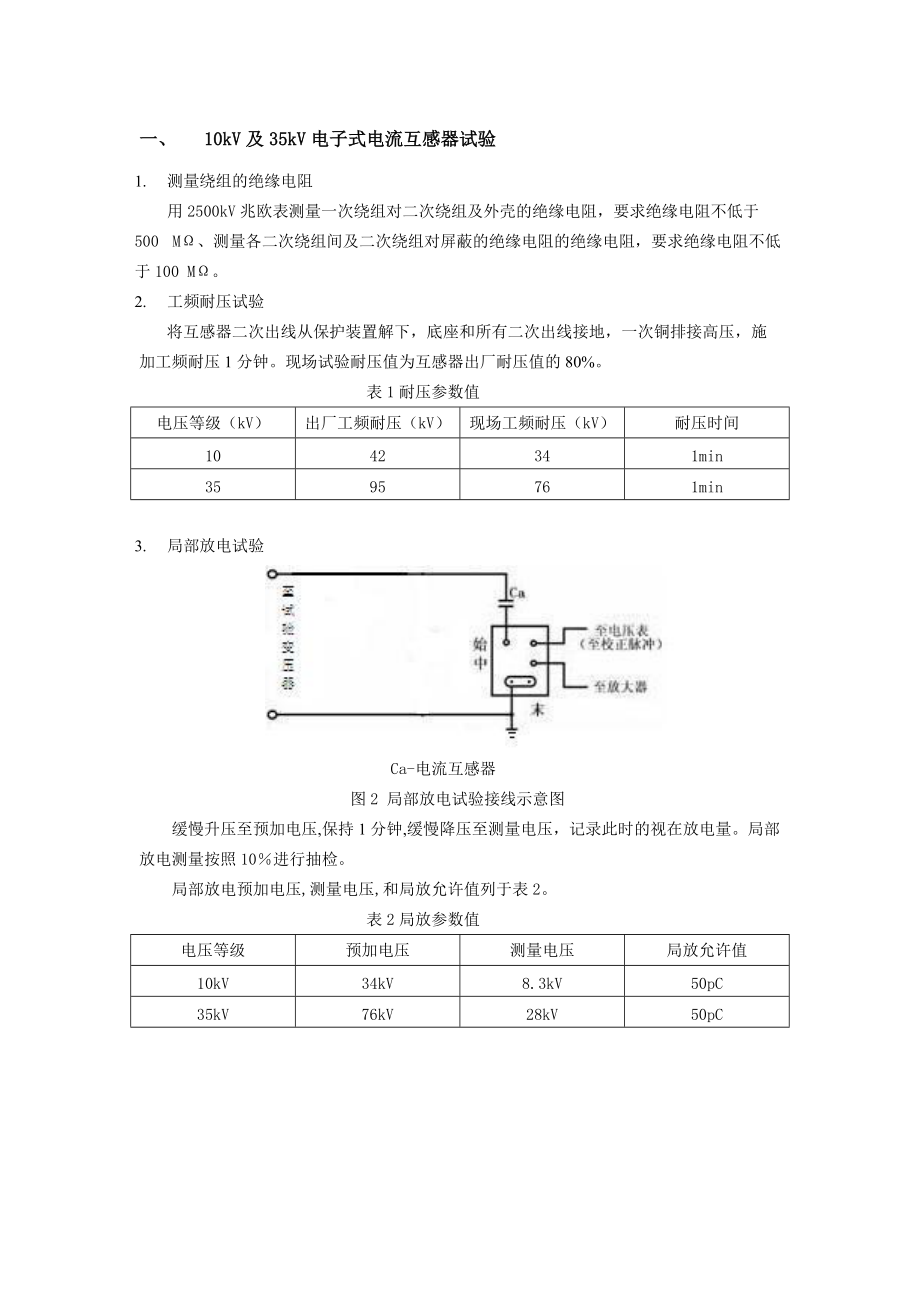

一、 10kV及35kV电子式电流互感器试验1. 测量绕组的绝缘电阻用2500kV兆欧表测量一次绕组对二次绕组及外壳的绝缘电阻，要求绝缘电阻不低于500 MΩ、测量各二次绕组间及二次绕组对屏蔽的绝缘电阻的绝缘电阻，要求绝缘电阻不低于100 MΩ2. 工频耐压试验将互感器二次出线从保护装置解下，底座和所有二次出线接地，一次铜排接高压，施加工频耐压1分钟现场试验耐压值为互感器出厂耐压值的80%表1耐压参数值电压等级（kV）出厂工频耐压（kV）现场工频耐压（kV）耐压时间1042341min3595761min3. 局部放电试验Ca-电流互感器图2 局部放电试验接线示意图缓慢升压至预加电压,保持1分钟,缓慢降压至测量电压，记录此时的视在放电量局部放电测量按照10％进行抽检局部放电预加电压,测量电压,和局放允许值列于表2表2局放参数值电压等级预加电压测量电压局放允许值10kV34kV8.3kV50pC35kV76kV28kV50pC4. 精度测试图3 CT精度测试接线图如图所示接线，测得的幅值误差和相位误差不大于表3给出的值表3 测量和保护用电流互感器误差限值 准确度等级电流幅值误差（％）在下列额定电流（％）时相位误差（′）精度等级在下列额定电流（％）时152010012015201201200.2S0.750.350.200.200.2030151010105TPE///1.00////60/注:现场精度试验可不做。
在做一次升流试验时可以校验CT变比5. 注意事项电子式电流互感器保护采用罗科夫斯基线圈，不存在磁饱和问题，严禁对其做伏安特性试验，否则将损坏互感器二、 10KV及35KV电子式电压互感器试验1. 测量绕组的绝缘电阻用2500kV兆欧表测量一次绕组对二次绕组及外壳的绝缘电阻，要求绝缘电阻不低于500 MΩ、测量各二次绕组间及二次绕组对屏蔽的绝缘电阻，要求绝缘电阻不低于100 MΩ2. 感应耐压试验将PT二次出线从保护装置解下，底座和高压尾（N）接地，剩余绕组施加额定电压的727％，频率150Hz，一次感应到42kV，耐压时间40s试验时二次出线严禁短路3. 局部放电试验要求与同电压等级电流互感器相同，但施加电压为3倍频4. 精度测试图4 电压互感器精度测试接线图如图4所示接线，测得的幅值误差和相位误差不大于表4给出的值表4 比差和角差的允许值 准确度等级电压幅值误差（％）在下列额定电压（％）时相位误差（′）精度等级在下列额定电压（％）时258010012015025801001201500.2\\0.20.20.2\\\101010\3P63\3\3240120\120\1205. 注意事项二次短路，超负荷，过电压运行，会使互感器损坏。
互感器只能进行感应耐压试验，开关柜做整体工频耐压试验时，请将互感器一次接线解开三、 支柱（DW系列）电子式互感器试验（66kV及以上）1. 工频耐压试验将互感器一次端子接高压,底座接地，施加工频耐压1分钟按出厂试验电压的80％进行试验，详见表5互感器应无击穿闪络及元件损坏表5 工频耐压值电压等级（kV）出厂工频耐压（kV）现场工频耐压（kV）耐压时间661401121min1102001601min2203953161min5006805441min2. 局部放电试验Ca-互感器图5局部放电试验接线示意图电压等级为66～110kV互感器的局部放电测量按照10％进行抽测电压等级为220kV及以上互感器在绝缘性能有怀疑时宜进行局部放电测量缓慢升压至预加电压,保持1分钟,缓慢降压至测量电压，记录此时的视在放电量局部放电预加电压,测量电压,和局放允许值列于表6表6 局放参数值电压等级（kV）预加电压（kV）测量电压（kV）局放允许值（pC）电流互感器电压互感器66112505020110160875020220316175502050054438150203. 电容量及介质损耗角测量（此项试验只对电压互感器适用）电容量与出厂值比较其变化量超过-5%或10%时要引起注意，介质损耗角不应大于0.5%。
4. 精度测试 电流互感器精度测试接线见图6图6 DW系列电流互感器精度测试接线示意图 电压互感器精度测试接线见图7图7 DW系列电压互感器精度测试接线示意图。
