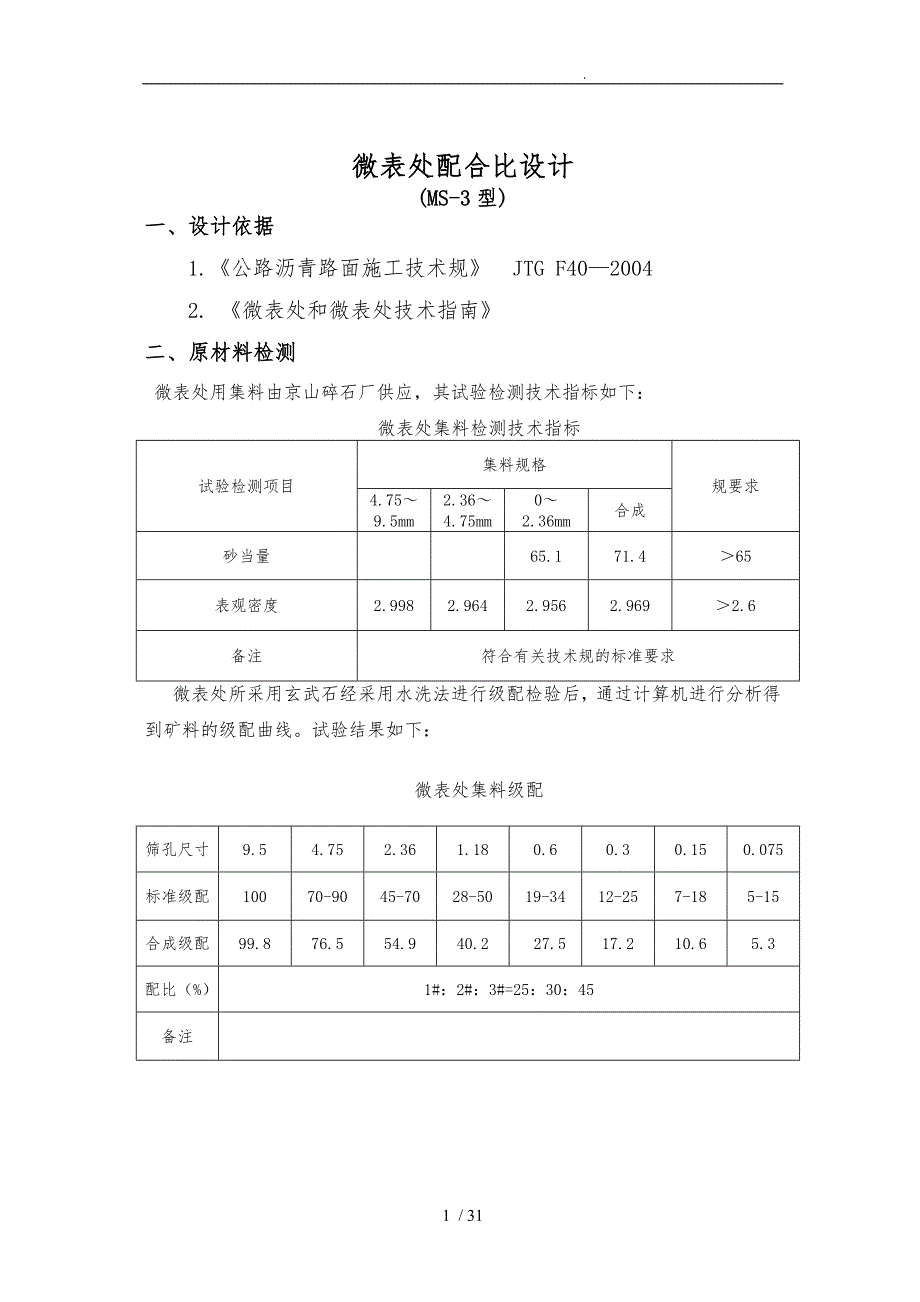

.微表处配合比设计(MS-3型)一、设计依据1.《公路沥青路面施工技术规》 JTG F40—20042. 《微表处和微表处技术指南》二、原材料检测微表处用集料由京山碎石厂供应，其试验检测技术指标如下：微表处集料检测技术指标试验检测项目集料规格规要求4.75～9.5mm2.36～4.75mm0～2.36mm合成砂当量65.171.4＞65表观密度2.9982.9642.9562.969＞2.6备注符合有关技术规的标准要求微表处所采用玄武石经采用水洗法进行级配检验后，通过计算机进行分析得到矿料的级配曲线试验结果如下：微表处集料级配筛孔尺寸9.54.752.361.180.60.30.150.075标准级配10070-9045-7028-5019-3412-257-185-15合成级配99.876.554.940.227.517.210.65.3配比（%）1#：2#：3#=25：30：45备注微表处MS-3级配曲线图改性乳化沥青采自长江路桥道路养护分公司，检测指标如下表：乳化沥青检测技术指标检测项目单位规要求实测值沥青含量%≥6060筛上剩余量%≤0.10.08标准粘度S12-6016蒸发残留物性质针入度0.1mm40-10065软化点℃≥5357溶解度%≥97.599.3延度cm≥2064.4储存稳定性（1d）%≤10.9破乳速度——慢慢微粒子电荷——阳离子++细集料拌和试验——均匀均匀微表处生产用水为可饮用水，PH值7。
三、配合比设计微表处配合比设计中，以湿轮磨耗值和轮碾压砂量作为双重控制指标，即：浸水1h湿轮磨耗值控制在不大于540g/m2; 浸水6d湿轮磨耗值控制在不大于800g/m2和轮碾压砂量控制在不大于450 g/m2作为设计控制依据；同时以微表处标准稠度2-3cm的稠度用水量、适当拌合时间和合格粘聚力试验的用水量，综合考虑作为微表处的标准用水量配合比设计过程中，分别拟定5个沥青乳液进行湿轮磨耗、轮碾压砂试验和标准稠度试验，在获得的试验参数基础上，通过计算机图解分析，确定微表处配合比设计的乳液用量围，各项技术指标如下表：微表处配合比设计成果沥青乳液用量%1010.811.712.513.3湿轮磨耗值g/m2864.3667.8501.8364.3298.2轮碾压砂量g/m2304.6385.9422.8500605乳液用量围11.3%~12%油石比围6.8％～7.2％配合比比例矿料：乳化沥青：水：水泥 = 100：11.7：6：2.5四、结论微表处配合比验证沥青乳液用量%11.7湿轮磨耗值（1h/6d）g/m2489.3/753.6轮碾压砂量g/m2381.8油石比7.0配合比比例矿料：乳化沥青：水：水泥 = 100：11.7：6：2.5试验结果说明，微表处设计配合比（矿料：乳化沥青：水：水泥 = 100：11.7：6：2.5）拌和出的混合料，其技术性能均符合交通部部颁《沥青路面施工技术规》的标准。
微表处MS-3筛孔9.5～4.754.75～2.362.36～0填料合成下限上限中值9.599.2 10010099.8100100100 4.7510.2 96.6 10076.5709080 2.362.2 37.5 95.8 54.9457058 1.1824.9 72.7 40.2285039 0.617.5 49.3 27.4193427 0.311.7 30.3 17.1122519 0.157.8 18.2 10.571813 0.0753.9 8.9 5.251510 配比253045100试验：复核：签发人：原材料检测粗集料筛分试验报告表编号：C-A048 第 页 共 页检测单位长江路桥股份质量检测中心 检测技术依据JTG E42-2005 样品名称与型号玄武石（4.75~9.5mm）样品来源 毛迪样品状况颗粒状 样品编号长路质检2008/玄武石103 环境温度22℃仪器编号 CJYQ-1、CJYQ-15检测人检测日期烘干试样质量M1（g）120.075mm水筛余集料烘干质量M2（g）0.075mm筛下质量M1-M2（g）筛孔尺寸（mm）分计筛余重量分计筛余百分率(%)累计筛余百分率An(%)通过百分率(%)12121212平均筛底0.0750.150.30.61.182.364.759.5细度模数Mx=(A0.15+A0.3+A1.18+A2.36+A4.75)/100备注符合《公路沥青路面施工技术规》 JTG F40—2004技术要求填表： 复核： 签发人：粗集料密度与吸水率试验报告表（网篮法）编号： C-A049 第 页 共 页检测单位长江路桥股份质量检测中心 检测技术依据JTG E42-2005 样品名称与型号9.5~4.75mm玄武石样品产地 毛迪样品状况外观良好 样品编号长路质检2006/集料307 环境温度22℃仪器编号 CJYQ-50检测人检测日期试样编号1#2#粗集料水中重mw（g）粗集料表干质量mf（g）粗集料烘干质量ma（g）表观相对密度ra=ma÷(ma－mw)表观相对密度平均值ra表观密度(视密度)ρa=ra×ρt(g/cm3)毛体积相对密度ra =ma÷(mf－mw)毛体积相对密度平均值rA毛体积密度ρa=ra×ρt(g/cm3)表干相对密度rs=mf÷(mf－mw)表干相对密度平均值rs表干密度ρs=rs×ρt(g/cm3)粗集料吸水率wx=(mf-ma)÷ma(%)粗集料吸水率平均值wa (%)结 论符合《公路沥青路面施工技术规》 JTG F40—2004技术要求填表： 复核： 签发人：细集料筛分试验报告表编号：C-A046 第 页 共 页检测单位长江路桥股份质量检测中心 检测技术依据JTG E42-2005 样品名称与型号玄武石（2.36~4.75mm）样品来源 毛迪样品状况颗粒状 样品编号长路质检2008/玄武石104 环境温度22℃仪器编号 CJYQ-1、CJYQ-15检测人检测日期烘干试样质量M1（g）120.075mm水筛余集料烘干质量M2（g）0.075mm筛下质量M1-M2（g）12筛孔尺寸（mm）分计筛余重量分计筛余百分率(%)累计筛余百分率An(%)通过百分率(%)12121212平均筛底0.0750.150.30.61.182.364.75细度模数Mx=(A0.15+A0.3+A1.18+A2.36+A4.75)/100结论符合《公路沥青路面施工技术规》 JTG F40—2004技术要求填表： 复核： 签发人：细集料表观密度试验报告表编号：C-A050 第 页 共 页检测单位长江路桥股份质量检测中心 检测技术依据JTG E42-2005 样品名称与型号玄武石（2.36~4.75mm）样品来源 毛迪样品状况颗粒状 样品编号长路质检2008/玄武石104 环境温度22℃仪器编号 CJYQ-2、CJYQ-4检测人检测日期试件编号试样来源烘干细集料试样质量m0(g）试样+水+容量瓶总质量m2（g）水+容量瓶总质量m1（g）水温修正系数aT表观密度γa（kg/m3）通过平均值γa（kg/m3）结论符合《公路沥青路面施工技术规》 JTG F40—2004技术要求填表： 复核： 签发人：细集料筛分试验报告表编号：C-A048 。
