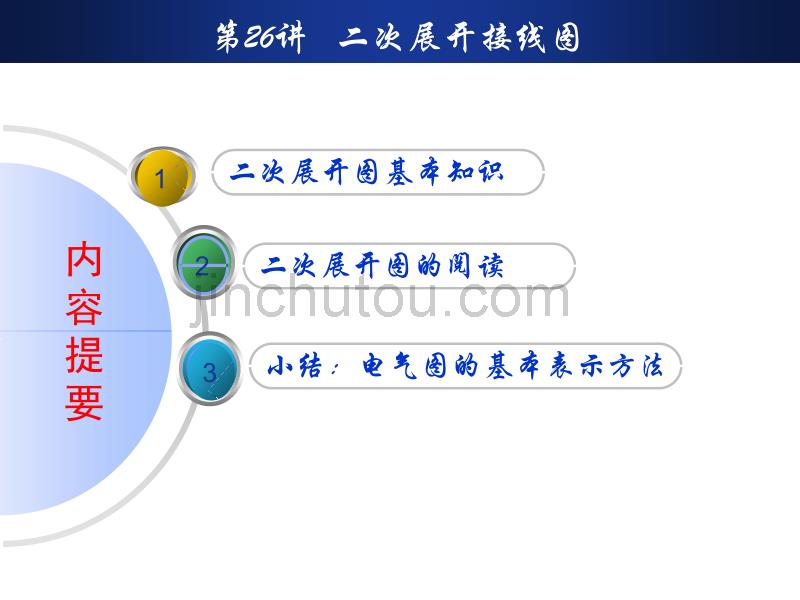

第26讲 二次展开接线图二次展开图的阅读123二次展开图基本知识小结：电气图的基本表示方法内 容 提 要【问题情境1】当你遇到这些问 题时，该怎么办 ？(1) 变电所值班进行倒闸作业时，开关拒动，怎办？ (2)接触网发生短路故障，相应的馈线断路器没有跳闸 ， 而是变压器二次侧的断路器跳闸 ! (3)用验电器验电则显示有电，但对应的电压表却没有显 示？*3断路器流互电流继电器时间继电器信号继电器中间继电器DL跳闸线圈一、二次展开接线图基本知识*4将上述原理图转换为二次展开图一、二次展开接线图基本知识*5v二次电路展开图的基本出发点是按回路展开，如 ：交流电流回路、交流电压回路和直流回路等 同一个元件的各部分可能出现在不同的回路v二次电路展开图可以清晰地表示各电器元件的内 部连接，是发电厂和变配电所设计、调试和维护 的必备图纸，也是发电厂和变配电所使用最广泛 的图纸一、二次展开接线图基本知识*6v二次展开图的特点： v1.交流回路和直流回路分开表示，电路清晰明了 ，不易混淆 v2.为了阅图的方便和清晰，整个图中同一元件的 线圈和接点，用相同的符号表示；接点除了符号 外，另标注下标区分同一继电器的多个接点。
v3.回路的排列按动作的顺序由左到右、从上到下 排列，并在每一个回路的右边列表说明各回路的 用途，为阅图者提供了很大的方便一、二次展开接线图基本知识*7v阅读方法：分回路阅读 v1.交流电流回路 v交流电流回路的电源是 电流互感器的二次电流 ，交流电流回路是按A 、B、C、N从上到下依 次排列，对于本原理图 ，只有A、C两相装设 电流互感器，该保护装 置采用了两相不完全星 形接线法当电流继电器的线圈通过 大于其整定值的电流时， 电流继电器启动，保护装 置启动二、二次展开接线图的阅读*8v 2.直流回路 v 直流回路的电源是变电所的直流操作电源“±WC”，当“＋ WC”……→“－WC”回路能导通时，该回路中的继电器线圈得 电，继电器动作 v 直流回路的动作顺序是: v ①“＋WC”→KA1(KA2)常开接点→KT线圈“－WC”，启动时 间继电器KT，KT常开接点延时闭合； v ②“＋WC”→KT常开延时接点→KS线圈→KM线圈→“－WC” ，启动信号继电器KS、中间继电器KM，KM常开接点闭合； v ③“＋WC”→KM常开接点→QF断路器辅助常开接点→YR断 路器的跳闸线圈→“－WC”，断路器的跳闸线圈YR得电，断 路器跳闸。
v ④信号继电器KS接点闭合，发出信号二、二次展开接线图的阅读*9v【补充知识】 v回路标号：按等电位原则标注，即在电气回路中连 于一点的所有导线用同一数字标注，具有相同回路 标号当回路经过开关或继电器触点时，因为在触 点断开时触点两端已不是等电位，所以应给予不同 的标号见书P128-129) v回路标号一般由3位或3位以下的数字组成当需 要标明回路的相别和其他特征时，可在数字前加上 必要的文字符号对于不同用途的回路规定了标号 数字的范围见附录5) 二、二次展开接线图的阅读*10二、二次展开接线图的阅读*11看图训练1看图训练2二、二次展开接线图的阅读12三、电气图的基本表示方法(P126-P127)1.电路表示法 (1)多线表示法：每根连接线或导线各用一条图线表示的方法 (2)单线表示法：指两根及以上的连接线或导线只用一条图线表示的 方法 (3)混合表示法：指在同一图中，一部分采用单线表示法，另一部分 采用多线表示法2.电气元件的表示法 (1) 集中表示法：把一个元件各组成部分的图形符号绘制在一起的 的方法 (2)半集中表示法：把一个元件某些组成部分的图形符号在简图上分 开布置，并用机械连接线表示它们之间关系的方法 。
(3) 分开表示法：是把一个元件各组成部分的图形符号在简图上分 开布置，仅用项目代号表示它们之间的关系13电气图的基本表示方法(P126-P127)3.元件工作状态表示法在电气图中用图形符号表示元件、器件和设备，通常对应在非 激励或不工作的状态或位置5.电路或元件的布局 (1)功能布局法：图中元件符号的布置，只考虑元件功能关系，而不 考虑实际位置的一种布局方法系统图、电路图、逻辑图等采用这 种方法地 (2)位置布局法：简图中元件符号的布置对应于该元件实际位置的布 局方法接线图、电缆配置图、屏面布置图等采用这种方法4.图线的布置一般为直线，即横平竖直，尽可能减少交叉和弯折分水平布置 与垂直布置6.连接线去向和接线关系表示法表示连接线的去向和接线关系有连续表示法和中断表示法14v请分析下图，当电流互感器TA1线圈测得线路发 生短路故障时，请详细说明该保护动作的过程 (要求完整地绘制下图)作业题15下一讲预 告v安装接线图。
