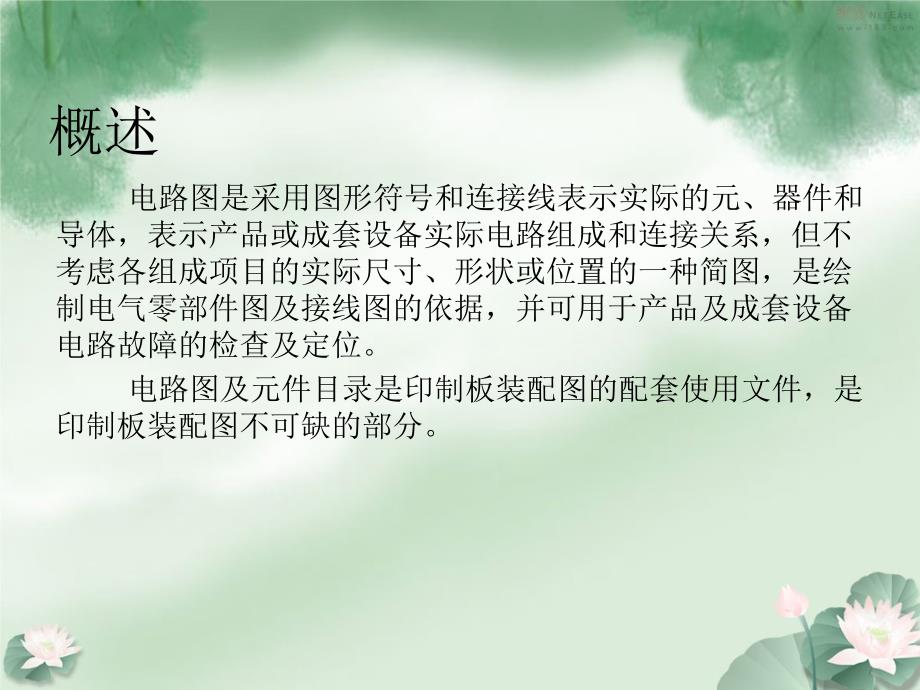

概述 电路图是采用图形符号和连接线表示实际的元、器件 和导体，表示产品或成套设备实际电路组成和连接关系，但 不考虑各组成项目的实际尺寸、形状或位置的一种简图，是 绘制电气零部件图及接线图的依据，并可用于产品及成套设 备电路故障的检查及定位 电路图及元件目录是印制板装配图的配套使用文件， 是印制板装配图不可缺的部分 电路图 二○一一年九月 •电路图一般应包括下列内容： a) 图形符号； b) 连接线； c) 参照代号； d) 端子代号； e) 用于逻辑信号的电平约定； f) 电路寻迹必须的信息（信号代号、位置检索）； g) 了解项目功能必需的补充信息 图形符号 电气简图的图形符号应符合GB/T 4728的要求 符号的含义由其形状和内容确定，符号的尺寸和线宽不 影响其含义GB/T 4728有13个部分： 第1部分：一般要求； 第2部分：符号要素、限定符号和其他常用符号； 第3部分：导体和连接件； 第4部分：基本无源元件； 第5部分：半导体管和电子管； 第6部分：电能的发生与转换； 第7部分：开关、控制和保护器件； 第8部分：测量仪表、灯和信号器件； 第9部分：电信：交换和外围设备； 第10部分：电信：传输； 第11部分：建筑安装平面布置图； 第12部分：二进制逻辑元件； 第13部分：模拟元件。
开关 作废符号 电阻 作废符号 电容 作废符号 电感 作废符号 半导体分离器件 作废符号 连接器 作废符号 其他 作废符号 连接线 对于非布置布局的简图，连接线应水平或垂直取向，尽 量避免交叉、弯曲和斜线布置斜向连接线仅适用于可改善 图面清晰度的情况 当连接线需标记时，标记需沿着连接线放在水平连接线 的上边、垂线连接线左边如果标示技术数据或参照代号时 无法毗邻连接线，则应将技术数据或参照代号置于其他位置 并有一条指引线指向那条连接线任何同连接线有关的参照 代号、信号代号或技术数据应能清楚的区分 中断的连接线必须在中断线末端标出识别标记标记中 可包含参照信息以便于查找 •多根平行线可用线束按下述方法表示： ——平行连接线被中断，每端留有一点间隔，画上短垂 线，其间隔之间用一根横线表示线束； ——单根线汇入线束时，应倾斜相接，线束之间相交不 必倾斜 线束上可标记连接线的数目 标注 电气简图中图形符号、项目代号和连线不能或不便全面 表述设计信息时，应采用标注(注释、说明)的形式表述 电气简图中标注的量和单位应符合GB 3100-3102的规 定 当标注项目的图形符号已十分明显地表示了项目的物理 属性时，可简化标注相关的物理量符号，如： 6.3kΩ,0.6pF,5mH可简化为6.3k,0.6p,5m。
电气简图中元件的技术数据可以标注在相应元件图形符 号的近处元件的技术数据一般标注在项目代号的下面或右 面某些技术数据，可标记在图形符号内部，如继电器线圈 ，二进制逻辑元件 电气简图连接线上信号的技术数据信息，可用规范的波 形图示出也可按示波器屏幕上显示的波形绘出 信号的技术数据应顺着连接线的方向放在水平连接线的 上边或垂直连接线的左边，不得与连接线接触或相交如果 不可能靠近连接线，则应表示在远离连接线的封闭符号内(最 好在圆圈内)，通过一指引线指到连接线上 技术数据也可放在有关连接线的其他地方，并用信号代 号或项目代号表示其关系 参照代号（项目代号） 用以识别设计文件中和产品上的项目种类并提供项目的 层次关系、实际位置等信息的一种特定代码 参照代号可以代表不同层次的产品，也可以代表产品的 功能和位置 参照代号 表示参照代号的前缀符号的字符为： ——“=”：表示项目的功能面； ——“-”：表示项目的产品面； ——“+”：表示项目的位置面 前缀符号之后为以下三种代码的一种： ——字母代码； ——字母代码加数字； ——数字 如不致引起混淆，可省略前缀符号 电器元件的种类代号，描述项目的产品面。
示例：R5（等同于-R5,表示参照代号为-R5 的电阻） 在一个系统内，端子的标识应是唯一的标识符应包含 ： ——唯一标识端子的端子代号； ——端子代号前为“：”（冒号）； ——冒号前为明确描述所关注项目的参照代号 示例：-D7：2（元器件D7 的第2 个端子） 端子代号的详细要求见GB/T 18656—2002 信号代号用来唯一地标识端子、节点等组点间简单功能 的连接或电连接信号代号的构成示意如下： □i ；□b : □v (□l ) 其中： □i ——参照代号是项目的代号，在这其中信号名是唯一有效的； “；”——参照代号分隔符； □b ——信号名信号的唯一代号，在指定的项目中有效； “:”——信号形态分隔符； □v ——信号变量的代号； “()”——表示附加信息； □l ——附加信息（如信号电平标记） 示例：=M12；A_Mot_Flt：1(48V) 信号代号的信号名应限制在24 个字符以内 信号代号的详细要求见GB/T 16679—2009 其他 图线应符合GB/T 17450—1998的规定 除非另有规定外，平行的两条线之间的最小间隙不得小 于0.7mm在平行的两条线之间书写文字，线间最小距离应 是两倍字高。
文件中的文字应是水平或竖直方向，水平方向文字从左 向右，竖直方向文字从下向上 当文字属于符号的一部分时，文字应优先置于符号上方 或左方有关输入输出的文字应紧靠相应的输入输出位置 文字与周围几何图形间的最小距离应不小于较粗线宽的两倍 文件中的文字应是水平或竖直方向，水平方向文字从左 向右，竖直方向文字从下向上 当文字属于符号的一部分时，文字应优先置于符号上方 或左方有关输入输出的文字应紧靠相应的输入输出位置 文字与周围几何图形间的最小距离应不小于较粗线宽的两倍 。
