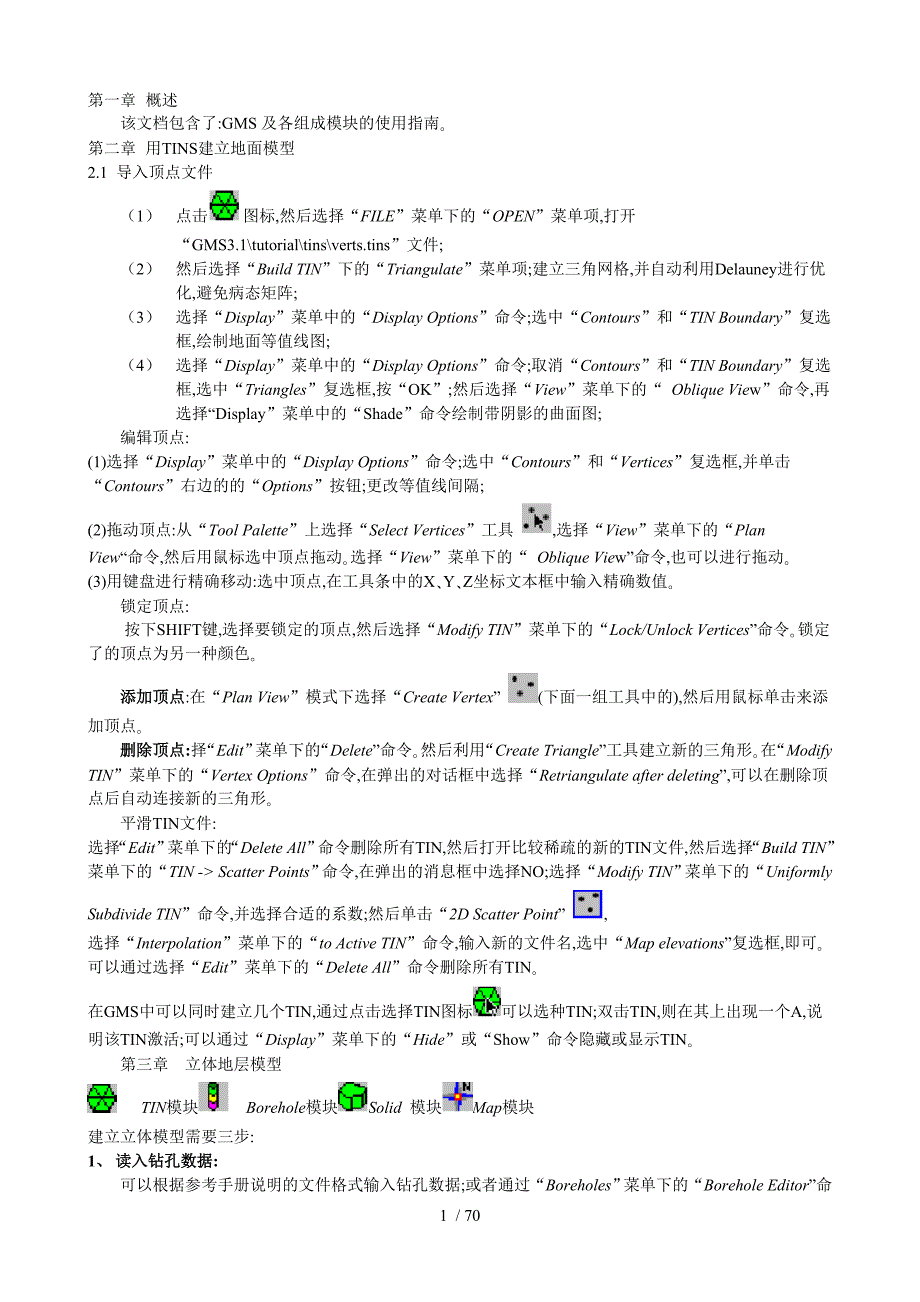

第一章 概述该文档包含了:GMS及各组成模块的使用指南｡第二章 用TINS建立地面模型2.1 导入顶点文件（1） 点击图标,然后选择“FILE”菜单下的“OPEN”菜单项,打开“GMS3.1\tutorial\tins\verts.tins”文件;（2） 然后选择“Build TIN”下的“Triangulate”菜单项;建立三角网格,并自动利用Delauney进行优化,避免病态矩阵;（3） 选择“Display”菜单中的“Display Options”命令;选中“Contours”和“TIN Boundary”复选框,绘制地面等值线图;（4） 选择“Display”菜单中的“Display Options”命令;取消“Contours”和“TIN Boundary”复选框,选中“Triangles”复选框,按“OK”;然后选择“View”菜单下的“ Oblique View”命令,再选择“Display”菜单中的“Shade”命令绘制带阴影的曲面图;编辑顶点:(1)选择“Display”菜单中的“Display Options”命令;选中“Contours”和“Vertices”复选框,并单击“Contours”右边的的“Options”按钮;更改等值线间隔;(2)拖动顶点:从“Tool Palette”上选择“Select Vertices”工具 ,选择“View”菜单下的“PlanView“命令,然后用鼠标选中顶点拖动｡选择“View”菜单下的“ Oblique View”命令,也可以进行拖动｡(3)用键盘进行精确移动:选中顶点,在工具条中的X､Y､Z坐标文本框中输入精确数值｡锁定顶点:按下SHIFT键,选择要锁定的顶点,然后选择“Modify TIN”菜单下的“Lock/Unlock Vertices”命令｡锁定了的顶点为另一种颜色｡添加顶点:在“Plan View”模式下选择“Create Vertex” (下面一组工具中的),然后用鼠标单击来添加顶点｡删除顶点:择“Edit”菜单下的“Delete”命令｡然后利用“Create Triangle”工具建立新的三角形｡在“Modify TIN”菜单下的“Vertex Options”命令,在弹出的对话框中选择“Retriangulate after deleting”,可以在删除顶点后自动连接新的三角形｡平滑TIN文件:选择“Edit”菜单下的“Delete All”命令删除所有TIN,然后打开比较稀疏的新的TIN文件,然后选择“Build TIN”菜单下的“TIN -> Scatter Points”命令,在弹出的消息框中选择NO;选择“Modify TIN”菜单下的“Uniformly Subdivide TIN”命令,并选择合适的系数;然后单击“2D Scatter Point” ,选择“Interpolation”菜单下的“to Active TIN”命令,输入新的文件名,选中“Map elevations”复选框,即可｡可以通过选择“Edit”菜单下的“Delete All”命令删除所有TIN｡在GMS中可以同时建立几个TIN,通过点击选择TIN图标可以选种TIN;双击TIN,则在其上出现一个A,说明该TIN激活;可以通过“Display”菜单下的“Hide”或“Show”命令隐藏或显示TIN｡第三章 立体地层模型 TIN模块 Borehole模块Solid 模块Map模块建立立体模型需要三步:1、 读入钻孔数据:可以根据参考手册说明的文件格式输入钻孔数据;或者通过“Boreholes”菜单下的“Borehole Editor”命令｡读入数据文件:单击“”进入Borehole模块,选择“File”菜单下的“Open”命令,选择“tutorial\solids”下的“holes.gpr”文件｡改变Z轴刻度:选择“View”菜单下的“Z Magnification”命令,输入比例系数｡ 显示钻孔名称:选择“Display”菜单中的“Display Options”命令或按钮;选中“Hole Names”复选框｡2､创建扩展多边形: (1)选择“Plan View” 图标,选择“Zoom”工具 (2)选择“Display”菜单下的“Drawing Grid Options”命令,将“Spacing”设置为50.0,选择“Snap to grid”和“Display grid lines”复选框,将“Grid line spacing increment”设置为1,“OK”｡ (3)定义边界:扩展多边形用Map模块中的特征对象工具输入｡首先,确定一个包围研究区的单个弧段:进入Map模块,选择“Create Arc” 工具,然后用鼠标按顺时针或逆时针方向依次单击边界角点,绘制研究区的边界,在最后双击起始点,封闭区域｡ (4)创建多边形:选择“Feature Objects”菜单下的“Build Polygons”命令, (5)选择“Display”菜单下的“Drawing Grid Options”命令,取消“Snap to grid”和“Display grid lines”复选框,将“Grid line spacing increment”设置为1,“OK”｡ (6)选择“View”菜单下的“ Oblique View”命令｡3､创建地表TIN3.1 选择接触点: 单击“”进入Borehole模块,选择“Select Contacts”工具,在按下SHIFT的同时单击每个孔的顶部｡3.2 创建TIN 选择“Boreholes”菜单下的“Contacts -> TIN”命令,然后选择“Auto-extrapolate only”选项,OK｡3.3 隐藏TIN转到TIN模式,选择Select TINs工具,并单击来选择TIN,选择Hide命令,返回Borehole模块｡3.4 创建绿色层TIN单击“”进入Borehole模块,选择“Select Contacts”工具,单击3G孔的绿/蓝界面｡3.4.1 自动选择接触面:选择“Boreholes”菜单下的“Auto Select”命令3.4.2创建TIN 选择“Boreholes”菜单下的“Contacts -> TIN”命令,然后选择“Auto-extrapolate with trimming to selected boreholes”选项,OK｡;输入名字“topgreen”｡3.4.2藏TIN转到TIN模式,选择Select TINs工具,并单击来选择TIN,选择Hide命令,返回Borehole模块｡3.5 创建红色层TIN单击“”进入Borehole模块,选择“Select Contacts”工具,单击4G孔的红/蓝界面;选择“Boreholes”菜单下的“Auto Select”命令;关闭“Match material above”选项;选择“Boreholes”菜单下的“Contacts -> TIN”命令,然后选择“Auto-extrapolate only”选项,OK;输入名字“topred”｡转到TIN模式,选择Select TINs工具,并单击来选择TIN,选择Hide命令,返回Borehole模块｡3.6 创建蓝色层TIN单击“”进入Borehole模块,选择“Select Contacts”工具,单击8G孔的红/蓝界面(上红下蓝);选择“Boreholes”菜单下的“Auto Select”命令;选择“Boreholes”菜单下的“Contacts -> TIN”命令,然后选择“Auto-extrapolate with trimming to selected boreholes”选项,OK;输入名字“topblue2”｡转到TIN模式,选择Select TINs工具,并单击来选择TIN,选择Hide命令,返回Borehole模块｡3.7 创建底层TIN单击“”进入Borehole模块,选择“Select Contacts”工具,按下SHIFT键,依次选择8G孔的蓝/红下,6G的底面,7G的蓝/红,5G的蓝/红下,2G的底面;选择“Boreholes”菜单下的“Contacts -> TIN”命令,然后选择“Auto-extrapolate with trimming to selected boreholes”选项,OK;输入名字“botblue2”｡转到TIN模式,选择Select TINs工具,并单击来选择TIN,选择Hide命令,返回Borehole模块｡3.12 创建红色立体3.12.1 创建立体选择名字为"topred"的TIN,选择“Build TIN”菜单下的“Extrude TIN -> Solid”命令,输入“red”,在Elevation中输入-45.0｡3.12.2 遮蔽立体选择Shade命令,创建阴影;选择Refresh命令,则返回线框图｡3.13 创建兰色层 选择名称为"topblue2"的TIN,(可以用“Edit”菜单下的“Select from List”命令来选择),按下SHIFT键,选择名称为“botblue2”的TIN,选择“Build TIN”菜单下的“Fill Between TINs -> Solid”命令,输入“blue2”,OK｡3.14 去掉兰色层此时,兰色层和红色层占据相同的空间,要创建准确的地层模型,必须在红色层中的兰色层位置做一个孔,这可用在红色层中减去兰色层来实现｡进入“Solid”模式,选择Select Solids工具,选择名称为“red”的立体,按下SHIFT键,选择名为“blue2”的立体,选择“Solids”菜单下的“Set Operations”命令,在“Operand #1”框架中选则Delete选项,选择减号,输入名称｡选择Shade命令,创建阴影;选择Refresh命令,则返回线框图｡3.15 创建绿色立体 转到TIN模式,选择Select TINs工具,选择名为“topgreen”的TIN,按下SHIFT键,选择名为“topred”的TINS,选择“Build TIN”菜单下的“Fill Between TINs -> Solid”命令,输入“green”,OK｡3.16 创建顶部兰色立体 转到TIN模式,选择Select TINs工具,选择名为“topblue1”的TIN,按下SHIFT键,选择名为“topgreen”的TINS及名为“topred”的TIN;选择“Build TIN”菜单下的“Fill Between TINs -> Solid”命令,输入“blue1”,OK｡3.17 显示立体图选择Shade命令3.18 切面3.18.1 创建切面 进入Solid模式,选择Create Cross Section工具,选择Plan View ,3.18.2 隐藏立体选择Select Solids工具,从“Edit”菜单中选择“Select All”,选择Hide命令,进入“Oblique View”模式｡3.18.3 删除所有钻孔进入Boreholes模式,从“Edit”菜单中选择“DeleteAll”｡3.18.4 删除多边形进入Map模式,从“Edit”菜单中选择“DeleteAll”｡3.18.5 显示立体剖面图选择Shade命令3.19 层边界 绿和兰色层边界在垂向上有突变,而不是渐变｡边界的明显尖灭可以通过在创建立体之前用TIN的编辑工具改变TIN顶点坐标来实现｡3.20 。
