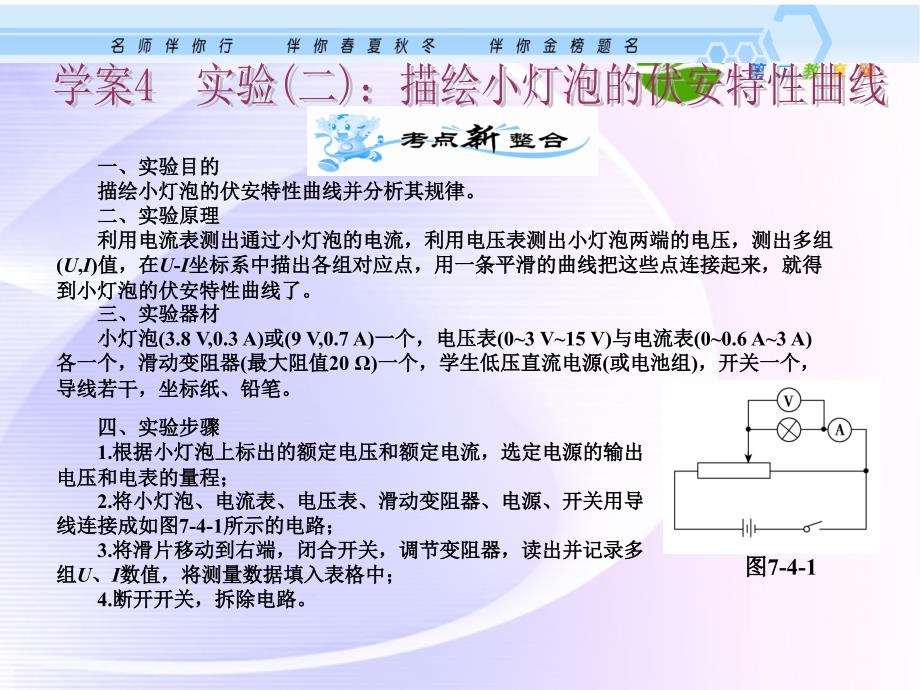

一、实验目的描绘小灯泡的伏安特性曲线并分析其规律二、实验原理利用电流表测出通过小灯泡的电流，利用电压表测出小灯泡两端的电压，测出多组 (U,I)值，在U-I坐标系中描出各组对应点，用一条平滑的曲线把这些点连接起来，就得到 小灯泡的伏安特性曲线了三、实验器材小灯泡(3.8 V,0.3 A)或(9 V,0.7 A)一个，电压表(0~3 V~15 V)与电流表(0~0.6 A~3 A)各 一个，滑动变阻器(最大阻值20 Ω)一个，学生低压直流电源(或电池组)，开关一个，导线 若干，坐标纸、铅笔图7-4-1四、实验步骤1.根据小灯泡上标出的额定电压和额定电流，选定电源的输出 电压和电表的量程；2.将小灯泡、电流表、电压表、滑动变阻器、电源、开关用导 线连接成如图7-4-1所示的电路；3.将滑片移动到右端，闭合开关，调节变阻器，读出并记录多 组U、I数值，将测量数据填入表格中；4.断开开关，拆除电路五、数据处理实验中的U、I数据记入下表中(1)在坐标纸上以U为横轴、I为纵轴建立坐标系，选取合适的标度；(2)在坐标纸上描出以上各组数据所对应的点，用一条平滑的曲线把这些点连接起来，得 出小灯泡的伏安特性曲线。
六、误差分析1.电表的精度和读数带来的误差；2.描点、作图所带来的误差；3.对图象进行分析计算所带来的误差七、注意事项1.实验前注意检查电表是否指零，如果不指零，要调节定位螺丝使指针指零经过计算可 知，小灯泡电阻较小，为了减小误差，电流表采用外接法，为了使小灯泡两端的电压能从零 开始连续变化，滑动变阻器应采用分压式接法；2.实验过程中为了减小误差，电压表量程要进行变换当U≤3 V时采用0~3 V量程；U>3 V 时采用0~15 V量程；3.闭合开关S前，滑动变阻器滑片应移到一端，使开关闭合时小灯泡两端的电压能从零开 始逐渐增大，在滑片移动的过程中，加在小灯泡两端的电压不要超过小灯泡的额定电压4.画U-I图线时，不要画成折线，要用平滑曲线连接，如果有个别偏离较远的点应该舍弃 U/V00.20.40.60.91.21.62.02.42.83.23.53.8 I/A0【例1】［2009年高考福建理综卷］某研究性学习小组为了制作一种传感器，需要选用一电器元 件图7-4-2为该电器元件的伏安特性曲线，有同学对其提出质疑，现需进一步验证该伏安特性曲线，实验室备有下列器材：(1)为提高实验结果的准确程度，电流表应选用______；电压表应选用______；滑动变阻器应选用_____。
以上均填器材代号)(2)为达到上述目的，请在虚线框内画出正确的实验电路原理图，并标明所用器材的代号3)若发现实验测得的伏安特性曲线与图中曲线基本吻合，请说明该伏安特性曲线与小电珠的伏安特性曲线有何异同点？相同点：__________________________________________________________________________________，不同点：__________________________________________________________________________________热点一 实验仪器、电路的选择图7-4-2器材(代号)规规格 电电流表(A1) 电电流表(A2) 电压电压表(V1) 电压电压表(V2) 滑动变动变阻器(R1) 滑动变动变阻器(R2) 直流电电源(E) 开关(S) 导线导线若干量程0~50 mA，内阻约为约为50 Ω 量程0~200 mA，内阻约为约为10 Ω 量程0~3 V，内阻约为约为10 kΩ 量程0~15 V，内阻约为约为25 kΩ 阻值值范围围0~15 Ω，允许许最大电电流1 A 阻值值范围围0~1 kΩ ，允许许最大电电流100 mA 输输出电压电压6 V，内阻不计计A2V1R1该元件的电阻值随电压的升高而减小，而小电珠的电阻值随电压的升高而增大。
通过该元件的电流与电压的变化关系和通过小电珠的电流与电压的变化关系都是非线性关系解析】(1)由图7-4-2可知，该电器元件的允许电压小于3 V,对应的电流小于0.14 A，其阻值范围小于50 Ω，故电流表应 选A2，电压表应选V1，滑动变阻器应选R12)由RV=10 kΩ,RA=10 Ω知，应用外接法； 测量U、I的范围较大，且从零开始测量，应用 滑动变阻器的分压接法，如图7-4-3所示3)相同点：通过该元件的电流与电压的变 化关系和通过小电珠的电流与电压的变化关系 都是非线性关系不同点：该元件的电阻值随电压的升高而减小，而小电 珠的电阻值随电压的升高而增大图7-4-3现要测定一个额定电压4 V、额定功率1.6 W的小灯泡(图7-4-4中 用 表示)的伏安特性曲线要求所测电压范围为0.1 V～4 V 现有器材：直流电源E(电动势4.5 V，内阻不计)，电压表 (量 程4.5 V，内阻约为4×104 Ω)，电流表 (量程250 mA，内阻约 为2 Ω)，电流表 (量程500 mA，内阻约为1 Ω)，滑动变阻器 R(最大阻值约为30 Ω)，开关S，导线若干。
如果既要满足测量要求，又要测量误差较小，应该选用的电流 表是_____，下面两个电路应该选用的是_____1甲图7-4-4A2【例2】要描绘某电学元件(最大电流不超过6 mA，最大电压不超过7 V)的伏安特性曲线，设计电路如图7-4-5所示图中定值电阻R为1 kΩ，用于限流；电流表 量程为10 mA，内阻约为5 Ω；电压表(未画出)量程为10 V，内阻约为10 kΩ；电源电动势E为12V，内阻不计1)实验时有两个滑动变阻器可供选择：a.阻值0~200 Ω，额定电流0.3 Ab.阻值0~20 Ω，额定电流0.5 A本实验应选用的滑动变阻器是____(填“a”或“b”)2)正确接线后，测得数据如下表：a.根据以上数据，电压表是并联在M与____(填“O”或“P”)之间的b.根据以上数据，在图7-4-6中画出该元件的伏安特性曲线3)画出待测元件两端电压UMO随MN间电压UMN变化的示意图(无需数值)热点二 实验数据的处理图7-4-6图7-4-7图7-4-512345 U(V)0.003.006.006.166.28 I(mA)0.000.000.000.060.50U(V)678910 I(mA)1.002.003.004.005.50【解析】(1)由于电源内阻不计，所以若使用变阻器b时，流过其电阻丝的电流( 触头右侧部分)I＞12/20 A=0.6 A＞0.5 A，会烧毁变阻器，故只能用变阻器a。
2)a)由图表格数据知，被测元件的电阻R=U/I在不同电压下都在1 kΩ以上，与 电压表 内阻很接近，故为减小实验误差，电流表应采用内接法，即电压表应接 在M与P两点之间b)以纵轴表示电流，以横轴表示电压建立坐标系，在纵轴上以5 小格(1大格)表示1 mA，在横轴上以5小格(1大格)表示1 V，将表格中各组数据对应 的点描绘在坐标系中，然后用平滑的曲线将描出的各点连接起来，即得伏安特性曲 线3)UMO随MN间电压UMN的变化如图7-4-9所示图7-4-8 图7-4-9【答案】(1)a (2)a. P b.见解析中图7-4-8 (3)见解析中图7-4-92某同学用图7-4-10所示电路，测标有“3.8 V，0.3 A”的小灯泡的灯丝电阻R随电压U变化的图象 (1)除了导线和开关外，有以下一些器材可供选择：电流表：A1(量程100 mA,内阻约2 Ω)A2(量程0.6 A，内阻约0.3 Ω)电压表：V1(量程5 V，内阻约5 kΩ)V2(量程15 V，内阻约15 kΩ）滑动变阻器：R1(阻值范围0～10 Ω)R2(阻值范围0～2 kΩ)电源：E1(电动势为1.5 V，内阻约为0.2 Ω)E2(电动势为4 V，内阻约为0.04 Ω)为了调节方便，测量准确，实验中应选用电流表_____，电压表______，滑动变阻器______，电源______ 。
(填器材的符号) (2)根据实验数据，计算并描绘出R-U的图象如图7-4-11所示，由图象可知，此灯泡在不工作时，灯丝电阻为\______Ω；当所加电压为3.00 V时，灯丝电阻为______Ω，灯泡实际消耗的电功率为_______W (3)根据R-U图象，可确定小灯泡耗电功率P与外加电压U的关系符合该关系的示意图是下列图中的______图7-4-10图7-4-11A0.7811.51.5A2 V1R1E2。
