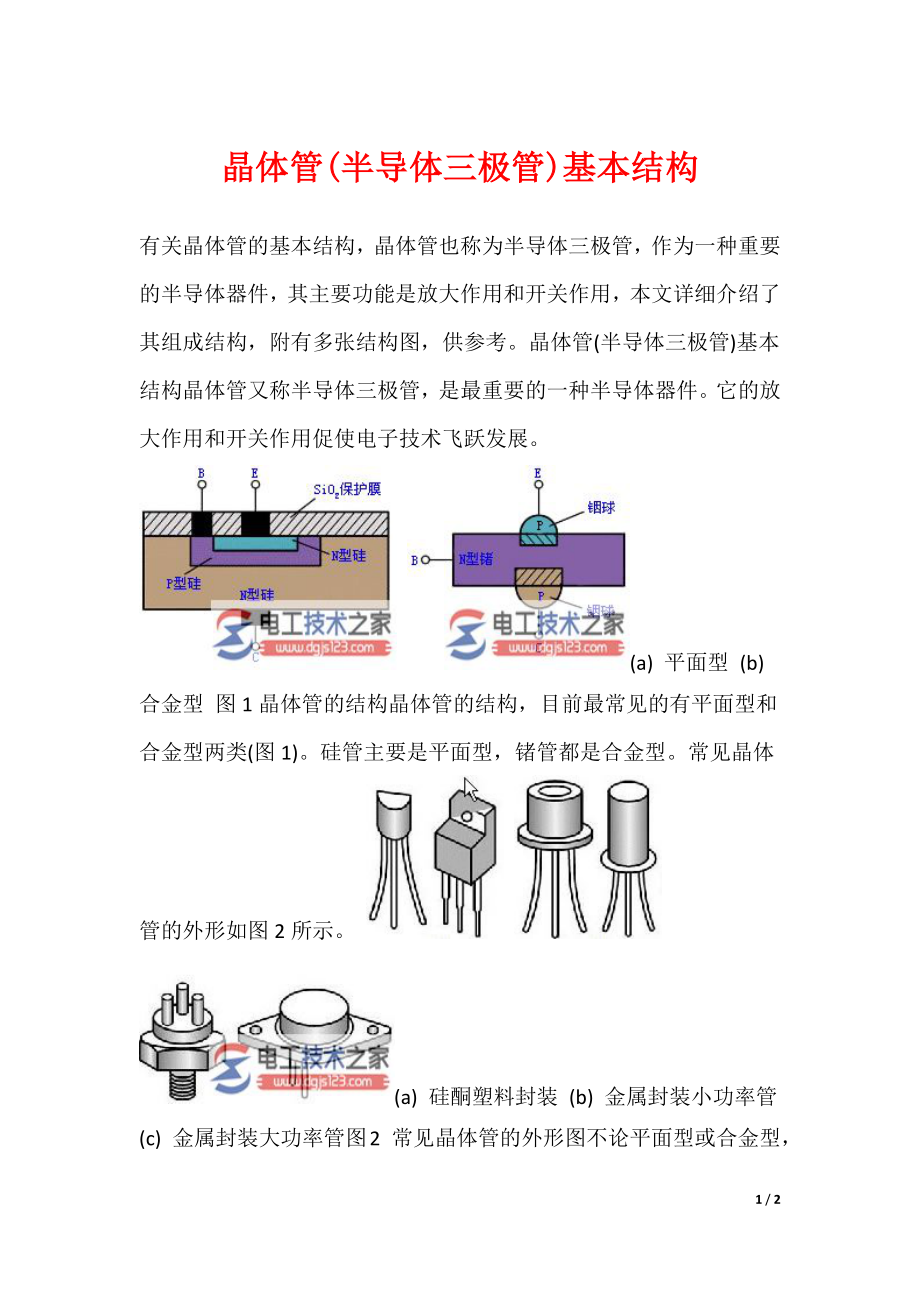

晶体管(半导体三极管)基本结构有关晶体管的基本结构，晶体管也称为半导体三极管，作为一种重要的半导体器件，其主要功能是放大作用和开关作用，本文详细介绍了其组成结构，附有多张结构图，供参考晶体管(半导体三极管)基本结构晶体管又称半导体三极管，是最重要的一种半导体器件它的放大作用和开关作用促使电子技术飞跃发展 (a) 平面型 (b) 合金型 图1晶体管的结构晶体管的结构，目前最常见的有平面型和合金型两类(图1)硅管主要是平面型，锗管都是合金型常见晶体管的外形如图2所示 (a) 硅酮塑料封装 (b) 金属封装小功率管 (c) 金属封装大功率管图2 常见晶体管的外形图不论平面型或合金型，都分成NPN或PNP三层，因此又把晶体管分为NPN型和PNP型两类，其结构示意图和表示符号如图3所示每一类都分成基区、发射区和集电区，分别引出基极B、发射极E和集电极C每一类都有两个PN结基区和发射区之间的结称为发射结，基区和集电区之间的结称为集电结 (a) NPN 型晶体管 (b) PNP型晶体管图3晶体管的结构示意图和表示符号 2 / 2。
