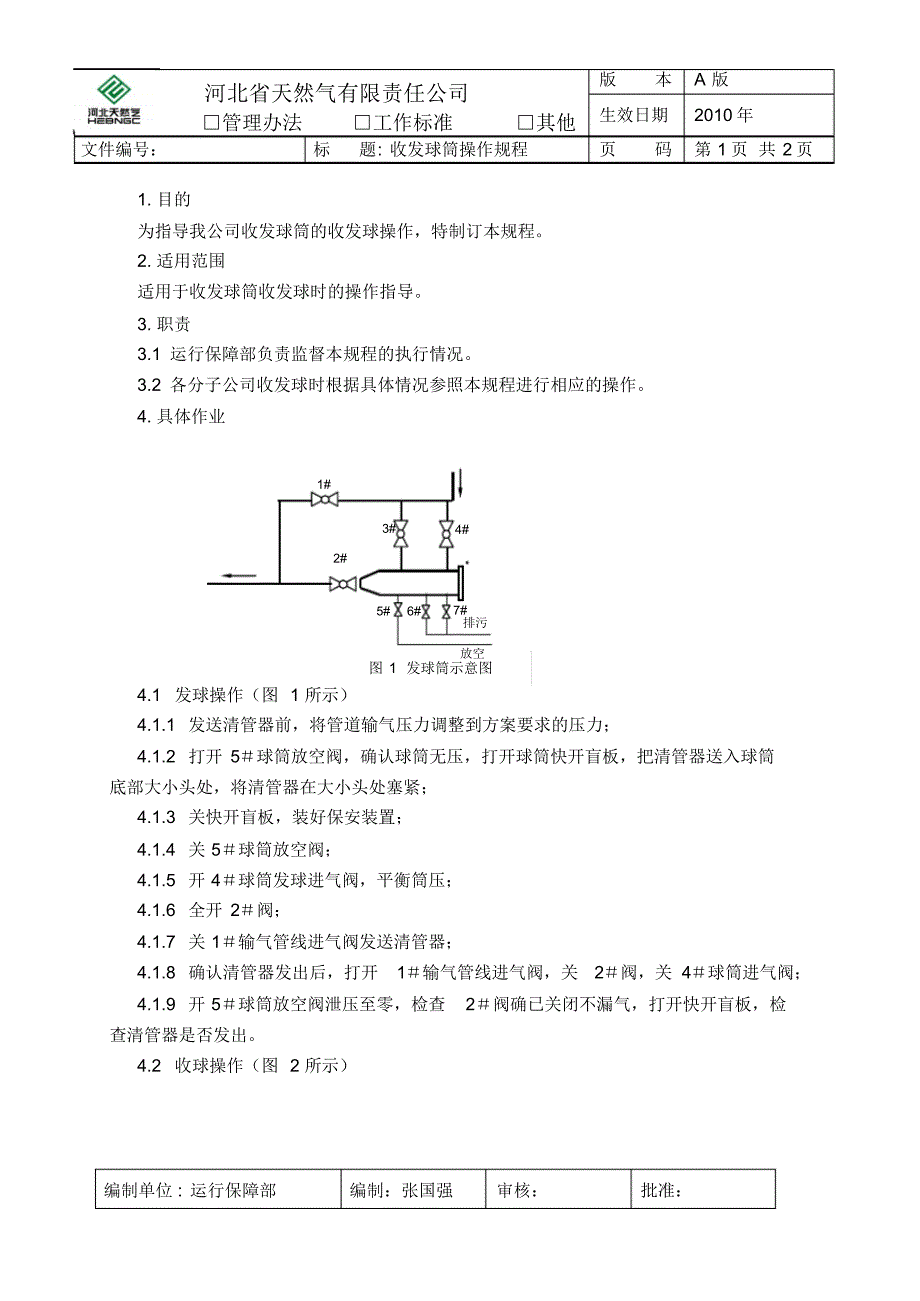

河北省天然气有限责任公司 □管理办法□工作标准□其他版本A 版生效日期2010 年文件编号：标题: 收发球筒操作规程页码第 1 页 共 2 页编制单位 : 运行保障部编制：张国强审核：批准：1. 目的为指导我公司收发球筒的收发球操作，特制订本规程2. 适用范围适用于收发球筒收发球时的操作指导3. 职责3.1 运行保障部负责监督本规程的执行情况3.2 各分子公司收发球时根据具体情况参照本规程进行相应的操作4. 具体作业4.1 发球操作（图 1 所示）4.1.1 发送清管器前，将管道输气压力调整到方案要求的压力；4.1.2 打开 5＃球筒放空阀，确认球筒无压，打开球筒快开盲板，把清管器送入球筒底部大小头处，将清管器在大小头处塞紧；4.1.3 关快开盲板，装好保安装置；4.1.4 关 5＃球筒放空阀；4.1.5 开 4＃球筒发球进气阀，平衡筒压；4.1.6 全开 2＃阀；4.1.7 关 1＃输气管线进气阀发送清管器；4.1.8 确认清管器发出后，打开1＃输气管线进气阀，关2＃阀，关 4＃球筒进气阀；4.1.9 开 5＃球筒放空阀泄压至零，检查2＃阀确已关闭不漏气，打开快开盲板，检查清管器是否发出。
4.2 收球操作（图 2 所示）图 1 发球筒示意图放空1# 排污2# 4# 3# 5# 6# 7# 河北省天然气有限责任公司 □管理办法□工作标准□其他版本A 版生效日期2010 年文件编号：标题: 收发球筒操作规程页码第 2 页 共 2 页编制单位 : 运行保障部编制：张国强审核：批准：4.2.1 关闭 5＃接收筒放空阀、 6＃、7＃排污阀，打开 4＃接收筒旁通阀平衡接收筒压力，全开 2＃阀，关闭 1＃阀，接收筒处于接收状态；4.2.2 一般情况下， 清管指示器发出球过信号后， 关闭 4＃阀，打开 6＃、7＃排污阀排污；如果遇到污水、污物较多情况，应当在污水、污物到达接收站时，关闭4＃阀，打开 6＃、7＃排污阀排污；4.2.3 确认清管器进入接收筒后，关闭6＃、7＃排污阀，关闭2＃阀；4.2.4 打开 1＃阀，恢复正常输气；4.2.5 打开 6＃、7＃排污阀， 打开 5＃接收筒放空阀， 当接收筒压力降为零， 打开快开盲板，取清管器如果接收筒内硫化铁粉较多，打开快开盲板前，应先向接收筒内注水，或打开快开盲板后立即向筒内注水，避免硫化铁粉在空气中自燃；4.2.6 清除接收筒内污物，清洗后关闭快开盲板；4.2.7 关闭 5＃接收筒放空阀，关闭6＃、7＃排污阀。
放空1# 排污2# 4# 3# 5# 6# 7# 1# 。
