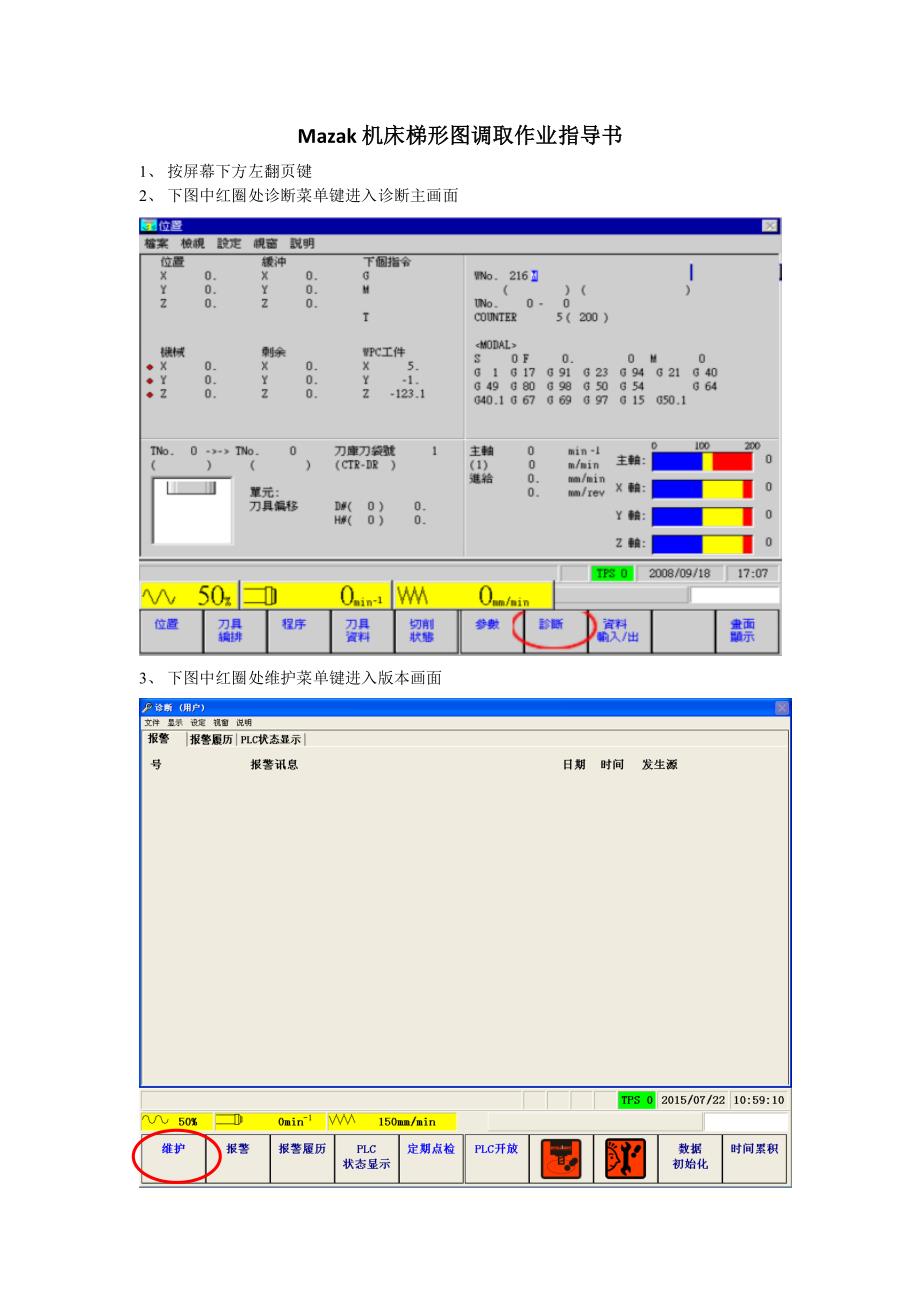

Mazak 机床机床梯形图调取梯形图调取作业指导书作业指导书 1、 按屏幕下方左翻页键 2、 下图中红圈处诊断菜单键进入诊断主画面 3、 下图中红圈处维护菜单键进入版本画面 4、下图红圈处〔LADDER MONITOR〕菜单键进入〔LADDER MONITOR〕页面； 4、 下图红圈处 NC FILE 菜单键进入文件选择； 5、 点击下图红圈处 OPEN 菜单键打开文件； 6、 继续点击下图红圈处 OPEN 菜单键打开文件； 7、 移动鼠标点击下图红圈处的 OK 键，完成 PLC 文件的调取； 8、 按屏幕下方左翻页键返回到下图所示界面，点击红圈处 LADDER 键，完成 PLC 程序的 加载 9、 加载完毕后如下图所示，可以按操作面板上的翻页键浏览 PLC 梯图程序 10、按屏幕下方左翻页键返回到下图所示界面，点击红圈处 END 结束查看。
