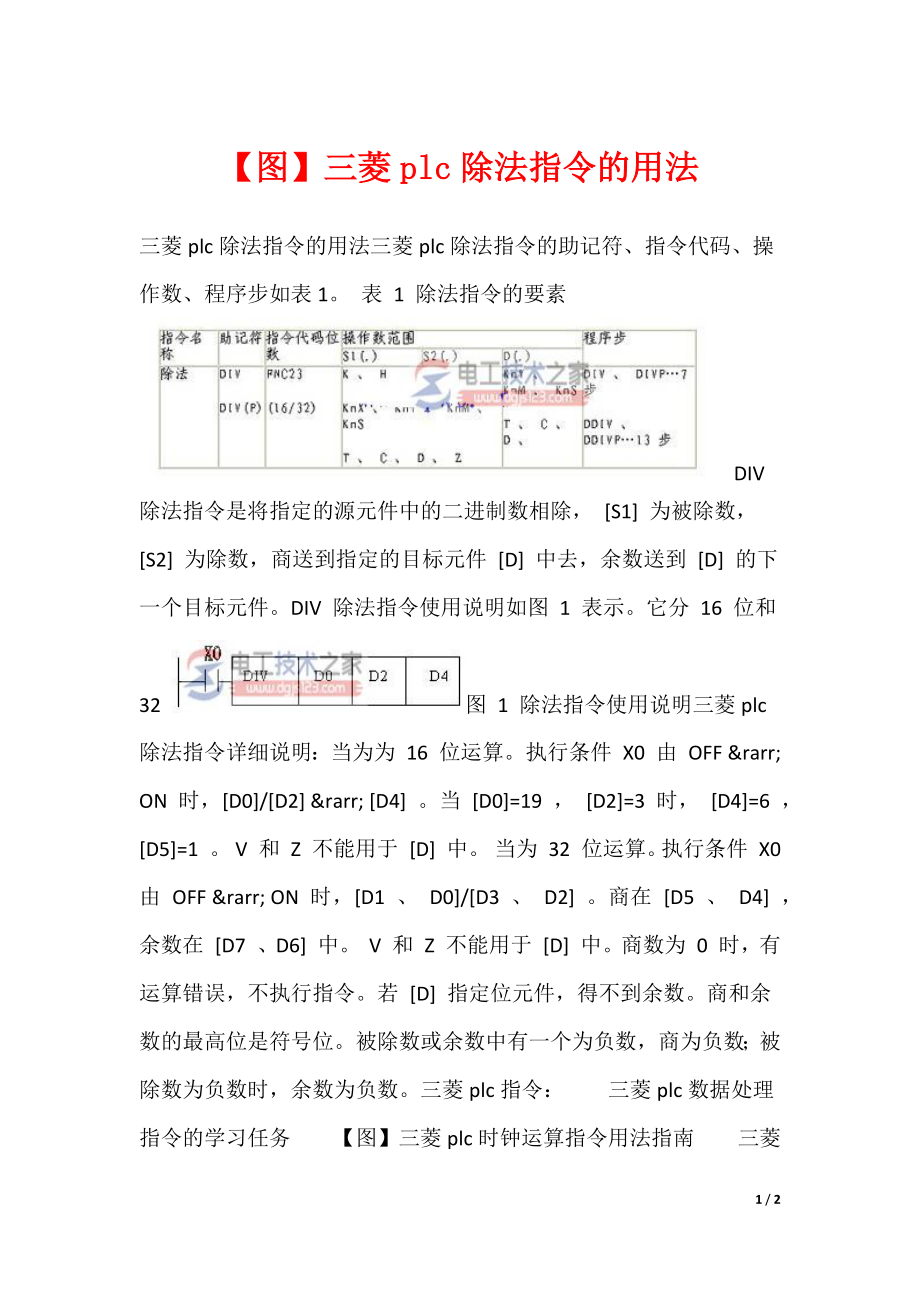

图】三菱plc除法指令的用法三菱plc除法指令的用法三菱plc除法指令的助记符、指令代码、操作数、程序步如表1 表 1 除法指令的要素 DIV 除法指令是将指定的源元件中的二进制数相除， [S1] 为被除数， [S2] 为除数，商送到指定的目标元件 [D] 中去，余数送到 [D] 的下一个目标元件DIV 除法指令使用说明如图 1 表示它分 16 位和 32 图 1 除法指令使用说明三菱plc除法指令详细说明：当为为 16 位运算执行条件 X0 由 OFF → ON 时，[D0]/[D2] → [D4] 当 [D0]=19 ， [D2]=3 时， [D4]=6 ，[D5]=1 V 和 Z 不能用于 [D] 中 当为 32 位运算执行条件 X0 由 OFF → ON 时，[D1 、 D0]/[D3 、 D2] 商在 [D5 、 D4] ，余数在 [D7 、D6] 中 V 和 Z 不能用于 [D] 中商数为 0 时，有运算错误，不执行指令若 [D] 指定位元件，得不到余数商和余数的最高位是符号位被除数或余数中有一个为负数，商为负数；被除数为负数时，余数为负数三菱plc指令： 三菱plc数据处理指令的学习任务 【图】三菱plc时钟运算指令用法指南 三菱plc触点比较指令与数据寄存器存数据方法 【图】三菱FX系列plc逻辑反、空操作与结束指令(INV/NOP/END) 【图】三菱plc的cmp比较指令的用法说明 【图】三菱plc时钟比较指令的用法示例 三菱plc比较指令(比较(CMP)与区域比较(ZCP)) 【图解】三菱plc除法指令应用说明 【图解】三菱plc二进制加1指令的应用说明 【图解】三菱plc平均值指令应用说明 【图解】三菱plc取反传送指令说明 【图说】三菱plc求补指令说明 2 / 2。
