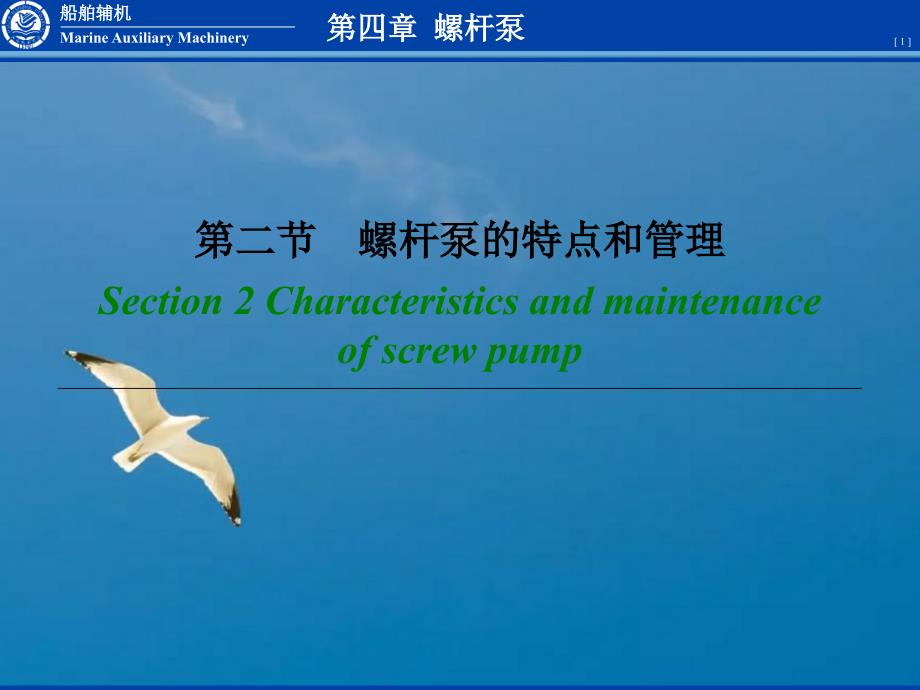

船舶辅机船舶辅机Marine Auxiliary Machinery第四章第四章 螺杆泵螺杆泵[ 1 ]第二节第二节 螺杆泵的特点和管理螺杆泵的特点和管理Section 2 Characteristics and maintenance of screw pump 船舶辅机船舶辅机Marine Auxiliary Machinery第四章第四章 螺杆泵螺杆泵[ 2 ]螺杆泵的理论流量：螺杆泵的理论流量：三螺杆：三螺杆：一一 螺杆泵的流量螺杆泵的流量单螺杆：单螺杆：双螺杆：双螺杆：dH-dH-节圆直径节圆直径e-e-偏心距偏心距R-R-螺杆半径螺杆半径L-L-密封腔长度密封腔长度 - -过流面积系数过流面积系数R-R-螺纹外径螺纹外径t-t-导程导程A-A-过流面积过流面积A, t, n为常数，所以螺杆泵流量均匀为常数，所以螺杆泵流量均匀 船舶辅机船舶辅机Marine Auxiliary Machinery第四章第四章 螺杆泵螺杆泵[ 3 ]流量调节流量调节三螺杆：三螺杆：一一 螺杆泵的流量螺杆泵的流量利用安全阀，短时间、利用安全阀，短时间、小范围、回流调节。
小范围、回流调节 船舶辅机船舶辅机Marine Auxiliary Machinery第四章第四章 螺杆泵螺杆泵[ 4 ]流量调节流量调节单螺杆：单螺杆：一一 螺杆泵的流量螺杆泵的流量一般不进行调节一般不进行调节 船舶辅机船舶辅机Marine Auxiliary Machinery第四章第四章 螺杆泵螺杆泵[ 5 ]流量调节流量调节双螺杆：双螺杆：一一 螺杆泵的流量螺杆泵的流量泵缸不变，更换螺杆泵缸不变，更换螺杆( (改变导程或半径比改变导程或半径比) )Rr 船舶辅机船舶辅机Marine Auxiliary Machinery第四章第四章 螺杆泵螺杆泵[ 6 ]容积效率容积效率一一 螺杆泵的流量螺杆泵的流量三螺杆：三螺杆：单螺杆：单螺杆：双螺杆：双螺杆：螺杆直径螺杆直径，，v v；转速；转速，，v v半径比半径比，，v v 船舶辅机船舶辅机Marine Auxiliary Machinery第四章第四章 螺杆泵螺杆泵[ 7 ]二二 三螺杆泵的受力三螺杆泵的受力1 1 轴向力轴向力(Axial force)(Axial force)凸螺杆凸螺杆 指指向向凹螺杆凹螺杆 指向指向排液排液端面液压力端面液压力吸入端吸入端吸入端吸入端螺旋面液压力螺旋面液压力吸入端吸入端排出端排出端合合 力力吸入端吸入端( (较较大大) )吸入端吸入端 ( (较小较小) )空转空转啮合力啮合力吸入端吸入端排出端排出端 船舶辅机船舶辅机Marine Auxiliary Machinery第四章第四章 螺杆泵螺杆泵[ 8 ]轴向力平衡措施轴向力平衡措施(1)(1)凸螺杆设止推轴承凸螺杆设止推轴承(Thrust bearing)(Thrust bearing)，凹，凹螺杆靠端面轴承承受。
螺杆靠端面轴承承受2)(2)采用双吸型采用双吸型(Double suction)(Double suction)，螺杆由长，螺杆由长度相等、旋向相反的螺旋构成，轴向力自相度相等、旋向相反的螺旋构成，轴向力自相平衡，并可提高流量平衡，并可提高流量 船舶辅机船舶辅机Marine Auxiliary Machinery第四章第四章 螺杆泵螺杆泵[ 9 ]轴向力平衡措施轴向力平衡措施(3)(3)采用液力平衡装置采用液力平衡装置(Hydraulic balance (Hydraulic balance device)device)，凸螺杆排出，凸螺杆排出端设平衡活塞端设平衡活塞( (平衡大平衡大部分轴向力部分轴向力) )凸螺杆油孔把压力油引下端油孔把压力油引下端的平衡轴套，产生反的平衡轴套，产生反向的轴向力向的轴向力 船舶辅机船舶辅机Marine Auxiliary Machinery第四章第四章 螺杆泵螺杆泵[ 10 ]2 2 径向力径向力(Radical force)(Radical force)凸螺杆：径向力对称，平衡凸螺杆：径向力对称，平衡凹螺杆：径向力大小相等、方向相反构成凹螺杆：径向力大小相等、方向相反。
构成的力偶与凸螺杆转向相同的力偶与凸螺杆转向相同凹螺杆径向力不平衡，由衬套工作面承受，凹螺杆径向力不平衡，由衬套工作面承受，不需特殊平衡措施不需特殊平衡措施 船舶辅机船舶辅机Marine Auxiliary Machinery第四章第四章 螺杆泵螺杆泵[ 11 ]3 3 转矩转矩(Torque)(Torque)空转时，主动螺杆带动从动螺杆，产生阻转空转时，主动螺杆带动从动螺杆，产生阻转矩；排液时，凸螺杆上液压力在螺旋面上产矩；排液时，凸螺杆上液压力在螺旋面上产生切向分力，形成阻转矩生切向分力，形成阻转矩排油后，凹槽中的油液除产生指向排出端的排油后，凹槽中的油液除产生指向排出端的轴向推力外，还能产生克服凹螺杆摩擦力矩轴向推力外，还能产生克服凹螺杆摩擦力矩的转矩排油工作时，凹螺杆是通过油压力的转矩排油工作时，凹螺杆是通过油压力驱动的，而不是靠凸螺杆直接传递转矩驱动，驱动的，而不是靠凸螺杆直接传递转矩驱动，从而减轻磨损，可靠性高，寿命长从而减轻磨损，可靠性高，寿命长 船舶辅机船舶辅机Marine Auxiliary Machinery第四章第四章 螺杆泵螺杆泵[ 12 ]三三 特性特性Common characteristics of positive displacement pump：自吸能力、理论流量、额定排出压力。
自吸能力、理论流量、额定排出压力l)(l)流量均匀，不困油，平稳，噪声振动小流量均匀，不困油，平稳，噪声振动小2)(2)吸人性能好轴向吸入，允许吸上真空高吸人性能好轴向吸入，允许吸上真空高度大，转速高度大，转速高3)(3)流量范围大，回流法调节流量流量范围大，回流法调节流量 船舶辅机船舶辅机Marine Auxiliary Machinery第四章第四章 螺杆泵螺杆泵[ 13 ](4)(4)三螺杆泵允许工作压力高，轴承不承受径三螺杆泵允许工作压力高，轴承不承受径向力，密封性能良好，向力，密封性能良好，v v高单螺杆泵和非高单螺杆泵和非密封型双螺杆泵额定排出压力不宜太高密封型双螺杆泵额定排出压力不宜太高6)(6)对液体搅动少，水力损失低对液体搅动少，水力损失低7)(7)零部件少，维修工作少，寿命长零部件少，维修工作少，寿命长8)(8)最大缺点：运动件刚性差最大缺点：运动件刚性差5)(5)无泵阀，转速高无泵阀，转速高 船舶辅机船舶辅机Marine Auxiliary Machinery第四章第四章 螺杆泵螺杆泵[ 14 ]三螺杆泵：常用作主机滑油泵三螺杆泵：常用作主机滑油泵( (因为工作可靠，因为工作可靠，很少需要维修很少需要维修) )、燃油泵以及货油泵、阀控型、燃油泵以及货油泵、阀控型液压系统主液压泵液压系统主液压泵( (因为流量大且均匀，适用因为流量大且均匀，适用高压；而且工作可靠，很少需要维修高压；而且工作可靠，很少需要维修) )。
单螺杆泵：常作污水泵单螺杆泵：常作污水泵( (因为输送过程对液体因为输送过程对液体搅拌轻搅拌轻) )、焚烧炉输送泵、渣油泵、污油泵等焚烧炉输送泵、渣油泵、污油泵等双螺杆泵：各种油泵，也可做压载泵、消防泵、双螺杆泵：各种油泵，也可做压载泵、消防泵、卫生水泵和锅炉给水泵等卫生水泵和锅炉给水泵等螺杆泵的应用螺杆泵的应用 船舶辅机船舶辅机Marine Auxiliary Machinery第四章第四章 螺杆泵螺杆泵[ 15 ]主滑油泵主滑油泵(Main L.O. Pump) 船舶辅机船舶辅机Marine Auxiliary Machinery第四章第四章 螺杆泵螺杆泵[ 16 ]主机供主机供 油单元油单元副机供副机供 油单元油单元分油机分油机 船舶辅机船舶辅机Marine Auxiliary Machinery第四章第四章 螺杆泵螺杆泵[ 17 ]油水分离器油水分离器(Oily water separator) 船舶辅机船舶辅机Marine Auxiliary Machinery第四章第四章 螺杆泵螺杆泵[ 18 ]油渣泵油渣泵(Sludge pump) 船舶辅机船舶辅机Marine Auxiliary Machinery第四章第四章 螺杆泵螺杆泵[ 19 ]四四 管理管理(1)(1)有自吸能力，防干转。
单螺杆泵初次使用有自吸能力，防干转单螺杆泵初次使用或拆检装复后应向泵内灌液或拆检装复后应向泵内灌液2)(2)三螺杆泵吸入管路装三螺杆泵吸入管路装4040～～6060目滤器，吸入目滤器，吸入油面应高出吸入管口油面应高出吸入管口100mm100mm以上3)(3)不能反转，否则轴向力不平衡不能反转，否则轴向力不平衡4)(4)防止油温太低、粘度过高、滤器脏堵等防止油温太低、粘度过高、滤器脏堵等 船舶辅机船舶辅机Marine Auxiliary Machinery第四章第四章 螺杆泵螺杆泵[ 20 ]四四 管理管理(5)(5)螺杆长、刚性差，易变形备用螺杆悬吊螺杆长、刚性差，易变形备用螺杆悬吊保存泵重心线尽可能通过船体肋骨泵重心线尽可能通过船体肋骨The end of chapter 4(6)(6)起停顺序起停顺序(★★★★)(★★★★)起动：起动：①①调松安全阀调松安全阀;②;②全开吸排阀全开吸排阀;③;③通电通电起动起动;④;④用安全阀调压用安全阀调压停用：停用：①①调松安全阀调松安全阀;②;②断电断电;③;③关排出阀关排出阀;④;④完全停转后关吸入阀完全停转后关吸入阀( (防干转、防吸空防干转、防吸空) )。
