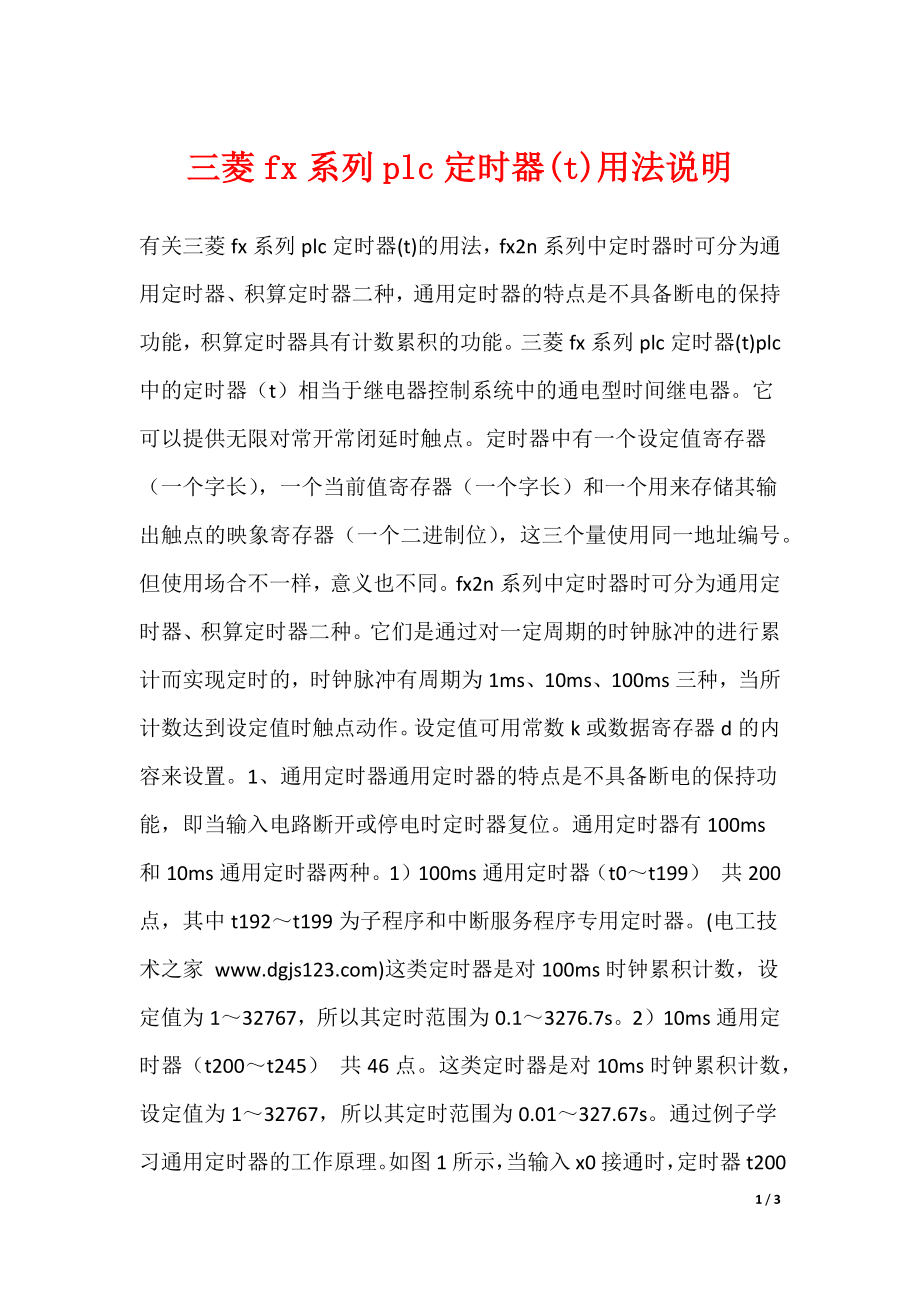

三菱fx系列plc定时器(t)用法说明有关三菱fx系列plc定时器(t)的用法，fx2n系列中定时器时可分为通用定时器、积算定时器二种，通用定时器的特点是不具备断电的保持功能，积算定时器具有计数累积的功能三菱fx系列plc定时器(t)plc中的定时器（t）相当于继电器控制系统中的通电型时间继电器它可以提供无限对常开常闭延时触点定时器中有一个设定值寄存器（一个字长），一个当前值寄存器（一个字长）和一个用来存储其输出触点的映象寄存器（一个二进制位），这三个量使用同一地址编号但使用场合不一样，意义也不同fx2n系列中定时器时可分为通用定时器、积算定时器二种它们是通过对一定周期的时钟脉冲的进行累计而实现定时的，时钟脉冲有周期为1ms、10ms、100ms三种，当所计数达到设定值时触点动作设定值可用常数k或数据寄存器d的内容来设置1、通用定时器通用定时器的特点是不具备断电的保持功能，即当输入电路断开或停电时定时器复位通用定时器有100ms和10ms通用定时器两种1）100ms通用定时器（t0～t199） 共200点，其中t192～t199为子程序和中断服务程序专用定时器电工技术之家 )这类定时器是对100ms时钟累积计数，设定值为1～32767，所以其定时范围为0.1～3276.7s。
2）10ms通用定时器（t200～t245） 共46点这类定时器是对10ms时钟累积计数，设定值为1～32767，所以其定时范围为0.01～327.67s通过例子学习通用定时器的工作原理如图1所示，当输入x0接通时，定时器t200从0开始对10ms时钟脉冲进行累积计数，当计数值与设定值k123相等时，定时器的常开接通y0，经过的时间为123×0.01s=1.23s当x0断开后定时器复位，计数值变为0，其常开触点断开，y0也随之off若外部电源断电，定时器也将复位图1 通用定时器工作原理2、积算定时器积算定时器具有计数累积的功能在定时过程中如果断电或定时器线圈off，积算定时器将保持当前的计数值（当前值），通电或定时器线圈on后继续累积，即其当前值具有保持功能，只有将积算定时器复位，当前值才变为01）1ms积算定时器（t246～t249） 共4点，是对1ms时钟脉冲进行累积计数的，定时的时间范围为0.001～32.767s2）100ms积算定时器（t250～t255）共6点，是对100ms时钟脉冲进行累积计数的定时的时间范围为0.1～3276.7s通过例子学习积算定时器的工作原理。
如图2所示，当x0接通时，t253当前值计数数器开始累积100ms的时钟脉冲的个数当x0经t0后断开，而t253尚未计数到设定值k345，其计数的当前值保留当x0再次接通，t253从保留的当前值开始继续累积，经过t1时间，当前值达到k345时，定时器的触点动作累积的时间为t0+t1=0.1×345=34.5s当复位输入x1接通时，定时器才复位，当前值变为0，触点也跟随复位图2 积算定时器工作原理 3 / 3。
