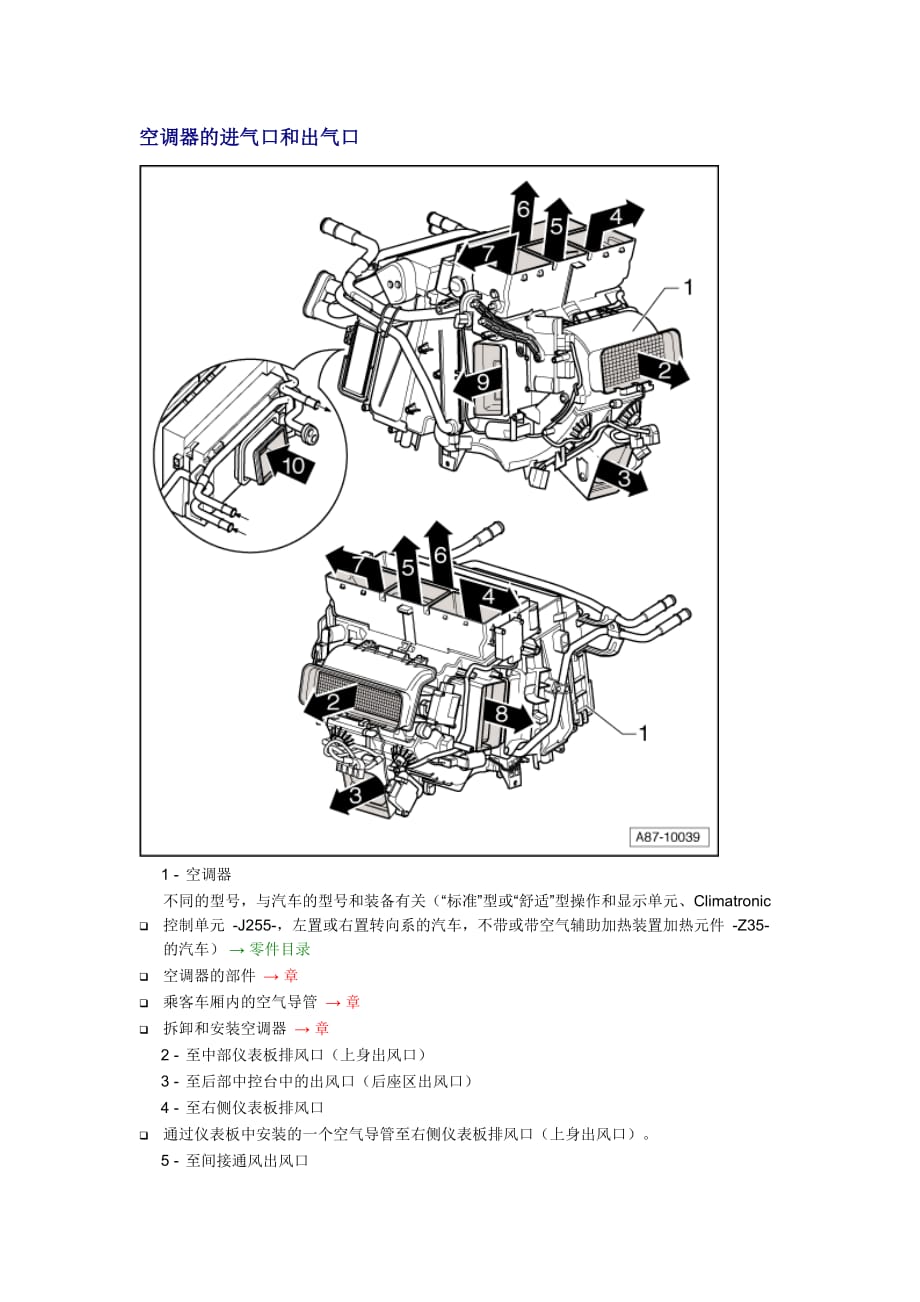

空调器的进气口和出气口1-空调器q 不同的型号，与汽车的型号和装备有关（“标准”型或“舒适”型操作和显示单元、Climatronic 控制单元 -J255-，左置或右置转向系的汽车，不带或带空气辅助加热装置加热元件 -Z35-的汽车） →零件目录q 空调器的部件 →章q 乘客车厢内的空气导管 →章q 拆卸和安装空调器 →章2-至中部仪表板排风口（上身出风口）3-至后部中控台中的出风口（后座区出风口）4-至右侧仪表板排风口q 通过仪表板中安装的一个空气导管至右侧仪表板排风口（上身出风口）5-至间接通风出风口q 通过仪表板中的空气导管至仪表板上部盖板中的出风口q 仅在装备“舒适”型操作和显示单元、Climatronic 控制单元 -J255-的汽车上，空气才从此出风口中排出在装备“标准”型操作和显示单元、Climatronic 控制单元 -J255-的汽车上，空调器中的开口封闭（不同型号的空调器）q 空调器中的风门例如当“舒适”型操作和显示单元、Climatronic 控制单元 -J255-上的设置为“空气至仪表板上身出风口”时打开6-至仪表板除霜喷嘴q 通过仪表板中安装的一个空气导管至挡风玻璃并至左右前车门中的出风口。
7-至左侧仪表板排风口q 通过仪表板中安装的一个空气导管至左侧仪表板排风口（上身出风口）8-至右侧脚部空间出风口9-至左侧脚部空间出风口10-来自进气单元的进气口。
