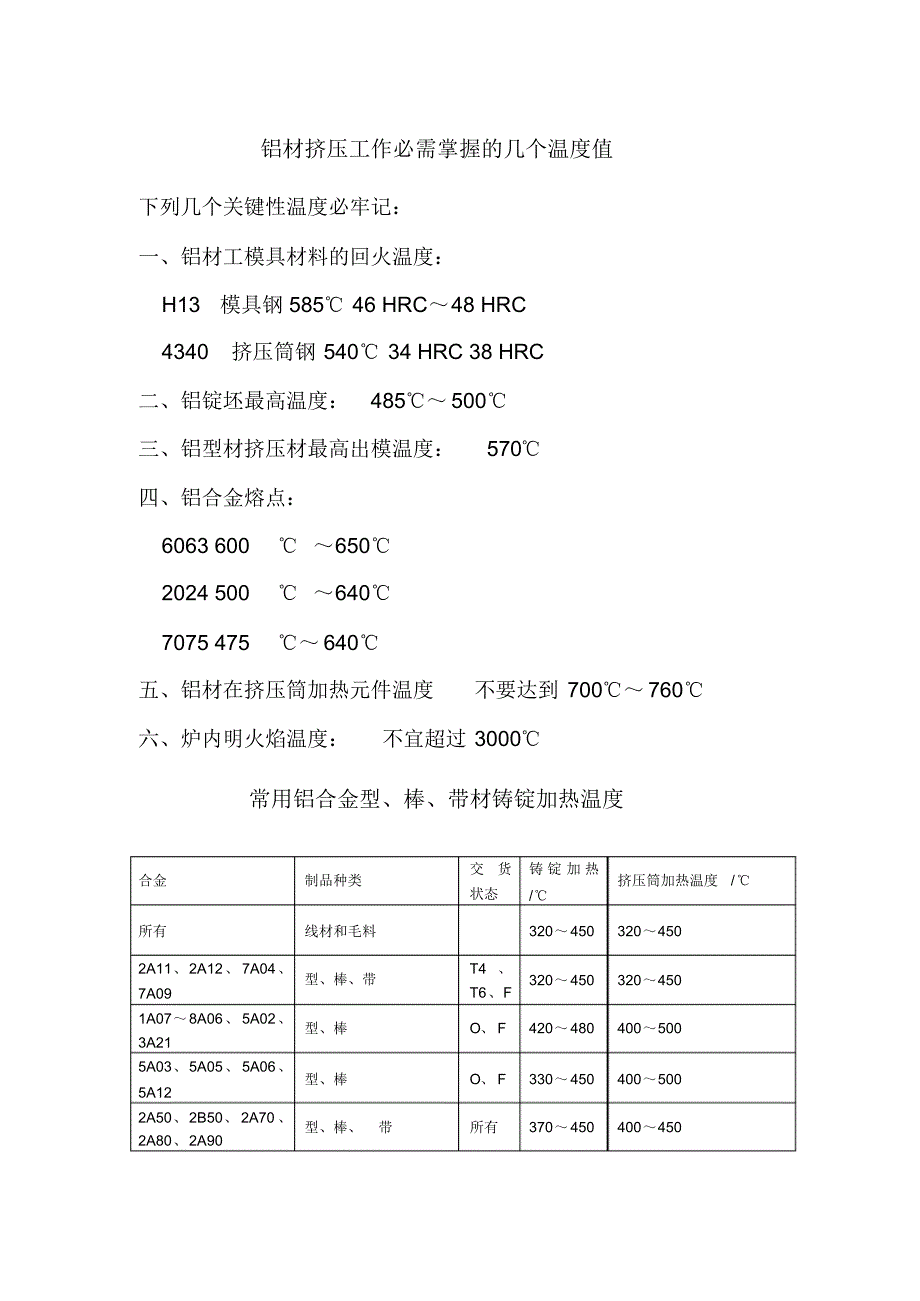

铝材挤压工作必需掌握的几个温度值下列几个关键性温度必牢记：一、铝材工模具材料的回火温度：H13模具钢 585℃ 46 HRC～48 HRC 4340挤压筒钢 540℃ 34 HRC 38 HRC 二、铝锭坯最高温度：485℃～500℃三、铝型材挤压材最高出模温度：570℃四、铝合金熔点：6063 600℃ ～650℃2024 500℃ ～640℃7075 475℃～640℃五、铝材在挤压筒加热元件温度不要达到 700℃～760℃六、炉内明火焰温度：不宜超过 3000℃常用铝合金型、棒、带材铸锭加热温度合金制品种类交货状态铸 锭 加 热/℃挤压筒加热温度/℃所有线材和毛料320～450 320～450 2A11、2A12、 7A04、7A09 型、棒、带T4 、T6、F 320～450 320～450 1A07～8A06、 5A02、3A21 型、棒O、 F 420～480 400～500 5A03、5A05、 5A06、5A12 型、棒O、 F 330～450 400～500 2A50、2B50、 2A70、2A80、2A90 型、棒、带所有370～450 400～450 6A02 型、棒所有320～370 400～450 1A70～8A06 型、棒、带F 250～320 250～400 1A70～8A06 带（性能附结果）F 250～420 250～450 6A02、1A70～ 8A06、3A21 空心型材F、 T4、T6 460～530 420～450 2A11、2A12 空心型材T4、F 420～480 400～450 2A14 型、棒O、T4 370～450 400～450 2A02、2A16 型、棒、带所有440～460 400～450 2A02、2A16 型、棒、带（不要求高温性能）所有400～440 400～450 2A12 大梁型材T4 、T42 420～450 420～450 2A12 大梁型材F 400～440 400～450 6061、6063 型、棒、带T5 480～520 450～480 。
