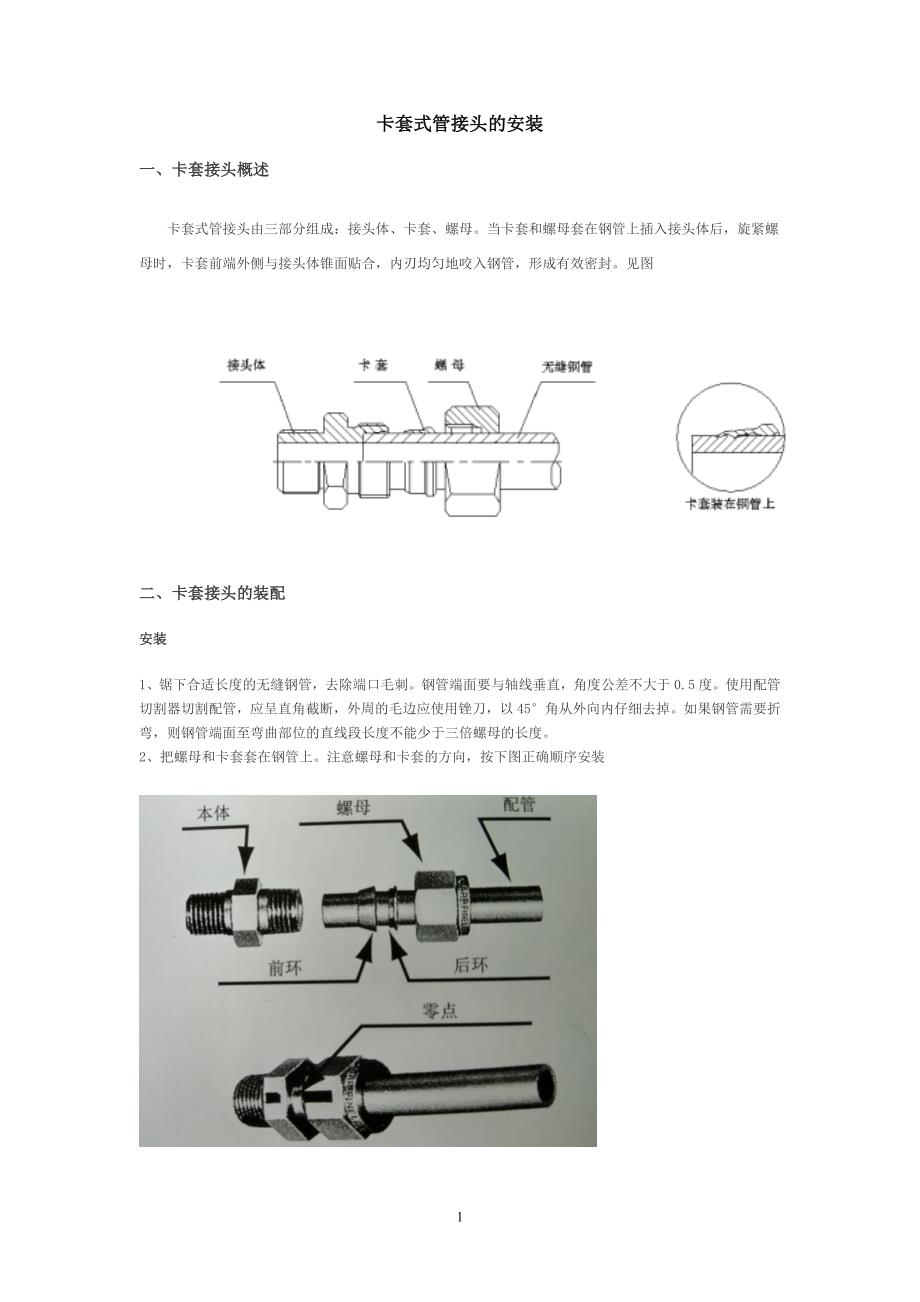

卡套式管接头的安装一、卡套接头概述卡套式管接头由三部分组成：接头体、卡套、螺母当卡套和螺母套在钢管上插入接头体后，旋紧螺母时，卡套前端外侧与接头体锥面贴合，内刃均匀地咬入钢管，形成有效密封见图二、卡套接头的装配安装1、 锯下合适长度的无缝钢管，去除端口毛刺钢管端面要与轴线垂直，角度公差不大于0.5度使用配管切割器切割配管，应呈直角截断，外周的毛边应使用锉刀，以45°角从外向内仔细去掉如果钢管需要折弯，则钢管端面至弯曲部位的直线段长度不能少于三倍螺母的长度 2、 把螺母和卡套套在钢管上注意螺母和卡套的方向，按下图正确顺序安装3、在预装配接头体螺纹和卡套上涂上润滑油，把钢管插入接头体，（钢管一定要插到底）用手旋紧螺母 4、拧紧螺母直至卡套卡住管子，这个转折点可以通过拧紧力矩的增加感受到（压力点） 在本体和螺母上做上标记，将其称为零点从零点的位置起，用扳手将螺母转1-1/4圈拧紧5、小口径接头及堵头安装要领：A关于直径表4或3.2（1/8OD)mm以下的尺寸，用手指旋转3/4圈紧固后，用扳手拧紧螺母，至此完成B关于插入式的接头9PUWJP型)孔连接器（PUW-PC型），与尺寸无关，用手指转1/4圈紧固后，用扳手拧紧螺母，至此完成 三、紧固施工时注意事项1、紧固使用的扳手，应与接头对边相匹配。
3、 紧固接头时，必须用扳手等将本体等牢固固定后，拧紧螺母在固定螺母的状态下，不要转到本体4、 改变紧固后的接头方向（安装角度）时，必须先将接头的螺母松开，再改变方向5、 接头紧固时，应定心，使配管和接头处于同一直线上6、 接头不小心掉落时，不要直接使用，而应确认是否出现裂纹或附着灰尘后再使用7、 紧固TL接头时，应尽量使用T型扳手8、 不容易紧固的部位配管，应事先拧紧接头，或暂时紧固，以防止紧固不足而发生的问题四、拆下后重复安装所有的卡套接头都可以多次重装，但要保证零件无损坏且清洁1、把管子插入接头体直至卡套贴紧接头体内锥面，用手拧紧螺母2、用扳手拧紧螺母，直至拧紧力矩急剧增大，再拧紧1/4至1/2圈即可检查可拆下管检子查装配是否合乎要求：卡套端部的钢管上应该有均匀的轻微凸起卡套不能前后滑动，但允许有轻微转动泄漏原因1、 管子没有插到底 2、螺母没有拧紧 3、管子外表面刮伤或管子不圆 4、管子太硬VCR接头的安装一、VCR接头的组成部分二、VCR接头的安装三、 VCR接头的具体安装方法1、 连接螺母帽在套筒状态下，将配管焊接的套筒上2、 将敷设圈的垫片，安装在本体或套筒任一尖端部位利用手指，紧固至本体、垫片、套筒表面完全密封为止。
3、 利用记号笔等，在本体与连接母螺帽的位置上，做下记号，此位置为零点4、 固定本体部位，旋转连接母螺帽确认该位置后，从该位置旋转1/6圈，紧固，完成有步骤。
